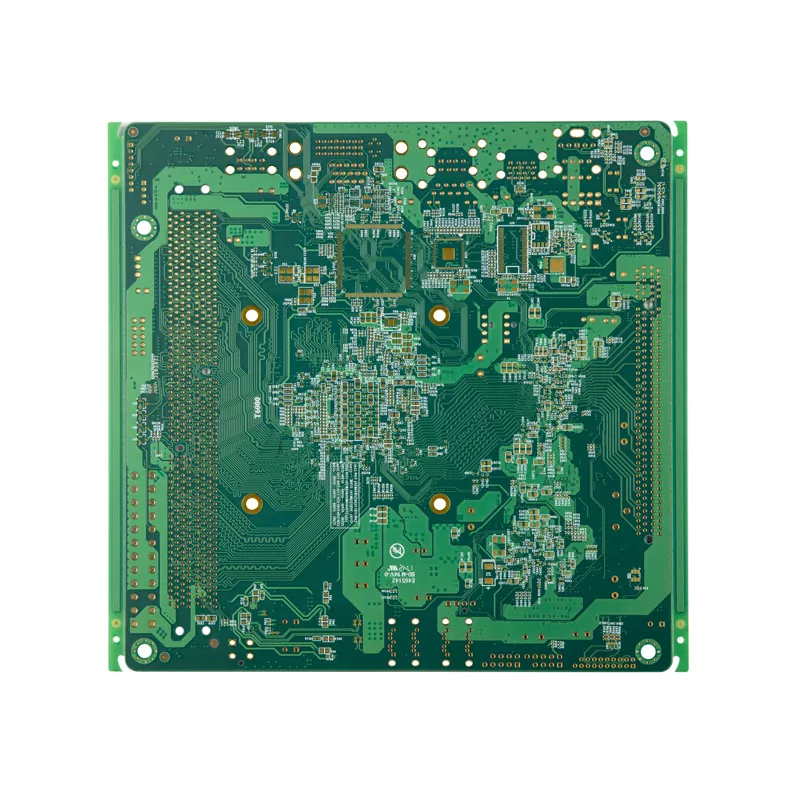

PCB dei sistemi di controllo dell'aeromobile

I sistemi di controllo degli aerei si basano su schede elettroniche per elaborare i segnali provenienti dai sensori, comunicare con le unità di controllo e gestire le funzioni dell'aereo con elevata precisione. A differenza dei PCB industriali standard, le schede di controllo dell'aviazione devono mantenere prestazioni elettriche stabili in condizioni di vibrazioni continue, variazioni di temperatura, interferenze elettromagnetiche e cicli operativi prolungati.

Aisen Electronics Co., Ltd. sviluppa PCB per sistemi di controllo aeronautico con processi di produzione controllati incentrati sull'integrità del segnale, stabilità meccanica e affidabilità a lungo termine per applicazioni elettroniche aeronautiche.

Come i PCB del sistema di controllo dell'aeromobile supportano le operazioni di volo

Il PCB all'interno di un sistema di controllo di un aereo funziona come piattaforma di collegamento elettrico tra processori, sensori, moduli di comunicazione e attuatori.

Durante il funzionamento:

I moduli sensore raccolgono dati di volo come posizione, velocità e condizioni ambientali.

L'unità di controllo elabora questi segnali attraverso circuiti ad alta velocità e processori integrati.

Il PCB fornisce una distribuzione affidabile dell'alimentazione e l'instradamento del segnale tra diversi componenti elettronici.

I segnali di controllo finali vengono trasmessi ai sistemi dell'aeromobile responsabili della regolazione del movimento, del monitoraggio e delle funzioni di sicurezza.

Poiché questi sistemi influenzano direttamente le prestazioni degli aerei, la precisione della produzione dei PCB diventa fondamentale. Piccoli difetti nel collegamento degli strati, nella variazione di impedenza o nell'affidabilità della saldatura possono influire sulla stabilità del sistema.

Capacità di produzione di PCB per applicazioni di controllo aeronautico

Aisen Electronics Co., Ltd. supporta progetti complessi di PCB per il controllo di aeromobili, dallo sviluppo di prototipi alla produzione in serie.

Le nostre capacità produttive includono strutture PCB multistrato fino a 32 strati, tecnologia HDI, supporto di componenti a passo fine e instradamento di impedenza controllata per circuiti avionici ad alta velocità.

La capacità tecnica tipica include:

• Larghezza e spaziatura minima della linea: 0,076 mm/3 mil
• Spessore del rame: fino a 6 OZ per requisiti di corrente elevata
• Intervallo di spessore del pannello: 0,3 mm–5,0 mm
• Tolleranza del controllo dell'impedenza: ±10%
• Proporzioni massime: 12:1
• Strutture HDI: 1+N+1 e 2+N+2

Queste funzionalità consentono ai progettisti di sviluppare moduli elettronici aeronautici compatti mantenendo le prestazioni elettriche.

Tecnologia PCB multistrato per la stabilità del segnale avionico

I sistemi elettronici degli aerei spesso richiedono più circuiti funzionali all'interno di uno spazio di installazione limitato.

La struttura PCB multistrato aiuta a separare gli strati di alimentazione, segnale e messa a terra per ridurre le interferenze e migliorare la trasmissione del segnale.

Durante la produzione, Aisen Electronics Co., Ltd. controlla:

• Precisione dell'allineamento dello strato interno
• Qualità dell'incollaggio della laminazione
• Attraverso l'affidabilità
• Consistenza dello spessore del rame

Il processo di perforazione mantiene una precisa formazione dei passaggi, riducendo rischi come circuiti aperti e guasti di connessione durante il funzionamento a lungo termine.

Soluzioni PCB HDI per l'elettronica aeronautica compatta

I moderni sistemi aeronautici continuano a ridurre le dimensioni dei moduli elettronici, aumentando al contempo la capacità di elaborazione.

La tecnologia PCB HDI consente una maggiore densità di cablaggio tramite microvie e connessioni a strati ottimizzate.

Per le applicazioni di controllo degli aeromobili, HDI aiuta gli ingegneri a ottenere:

• Ingombro PCB ridotto
• Percorsi del segnale più brevi
• Flessibilità di routing migliorata
• Supporto per processori avanzati e componenti BGA

Aisen Electronics Co., Ltd. supporta strutture HDI adatte per moduli di controllo avionici compatti dove lo spazio e le prestazioni elettriche sono ugualmente importanti.

Finiture superficiali selezionate per l'affidabilità del PCB aeronautico

Diverse applicazioni elettroniche per aeromobili richiedono diversi metodi di protezione della superficie.

Aisen Electronics Co., Ltd. fornisce opzioni di finitura superficiale tra cui:

ENIG:
Fornisce resistenza alla corrosione e saldabilità affidabile per componenti di precisione.

OSP:
Adatto per applicazioni sensibili ai costi che richiedono una buona protezione della saldatura.

Argento/Stagno ad immersione:
Utilizzato per specifiche esigenze di assemblaggio.

Oro duro:
Applicato su aree del connettore che richiedono una durata di contatto ripetuta.

La scelta del trattamento superficiale viene valutata in base al metodo di assemblaggio, alle condizioni ambientali e ai requisiti del ciclo di vita del prodotto.

Processo di produzione di PCB per aeromobili e controllo di qualità

L'elettronica aeronautica richiede una completa tracciabilità della produzione.

Aisen Electronics Co., Ltd. segue procedure di produzione controllate che coprono l'ispezione dei materiali, la fabbricazione di PCB, i test elettrici e l'ispezione finale.

Il processo di produzione comprende:

Verifica dei materiali

Imaging e ispezione dello strato interno

Laminazione

Foratura di precisione

Placcatura in rame

Imaging dello strato esterno

Ispezione dell'AOI

Finitura superficiale

Test elettrici

Controllo di qualità finale

Ogni fase della produzione viene monitorata per ridurre le variazioni di produzione e garantire prestazioni costanti del PCB.

Supporto per l'assemblaggio PCBA per moduli elettronici di aeromobili

Oltre alla fabbricazione di PCB, Aisen Electronics Co., Ltd. fornisce servizi di assemblaggio di PCB per applicazioni elettroniche legate all'aviazione.

La nostra capacità di assemblaggio supporta:

Posizionamento preciso dei componenti

01005 componenti

Assemblea BGA

Controllo di precisione della pasta saldante

Supporto ai test funzionali

La produzione integrata di PCB e PCBA aiuta i clienti a semplificare la gestione dei fornitori e a migliorare l'efficienza dei progetti.

Test di affidabilità per applicazioni PCB di controllo di aeromobili

L'elettronica di controllo dell'aereo richiede qualcosa di più della semplice ispezione visiva.

La valutazione dell'affidabilità si concentra sulle prestazioni elettriche e sulla coerenza della produzione.

Le funzionalità di test includono:

Test di continuità elettrica

Test con sonde volanti

Ispezione dell'AOI

Verifica dell'impedenza

Ispezione della qualità della saldatura

Gestione della tracciabilità della produzione

Queste procedure aiutano a identificare potenziali problemi prima della consegna del PCB e supportano un'integrazione stabile nei sistemi del cliente.

Perché scegliere Aisen Electronics Co., Ltd. per i PCB di controllo degli aeromobili

I progetti PCB per aeromobili richiedono un fornitore che comprenda sia i dettagli di produzione che i requisiti applicativi.

Aisen Electronics Co., Ltd. combina l'esperienza nella produzione di PCB multistrato, la capacità di produzione HDI e un rigoroso controllo dei processi per supportare i clienti nello sviluppo di sistemi elettronici aeronautici affidabili.

Dalla convalida del prototipo alla fornitura per la produzione, il nostro team di ingegneri collabora con i clienti sull'ottimizzazione della struttura del PCB, sulla selezione dei materiali e sulla fattibilità della produzione.

Domande frequenti sul PCB dei sistemi di controllo dell'aeromobile

Qual è la differenza tra i PCB di controllo degli aerei e i PCB industriali standard?

I PCB per il controllo degli aeromobili richiedono una maggiore affidabilità perché funzionano in condizioni di vibrazioni, variazioni di temperatura e severi requisiti di sicurezza. Di solito implicano materiali avanzati, strutture multistrato e un controllo di processo più forte.

Perché i PCB multistrato vengono utilizzati nei sistemi di controllo degli aerei?

Le strutture multistrato consentono agli ingegneri di separare gli strati di alimentazione, segnale e messa a terra, migliorando la compatibilità elettromagnetica e riducendo le interferenze.

Aisen Electronics può produrre PCB aeronautici HDI?

SÌ. Supportiamo strutture PCB HDI incluse configurazioni 1+N+1 e 2+N+2 per moduli elettronici compatti.

Quali test vengono eseguiti prima della spedizione?

Ogni PCB può essere sottoposto a test elettrici, ispezione AOI, verifica dell'impedenza e controlli di tracciabilità della produzione in base ai requisiti del progetto.

Potete supportare la produzione di prototipi e PCB per aerei in piccoli volumi?

SÌ. Forniamo supporto per la produzione di prototipi, piccoli lotti e volumi per diverse fasi di sviluppo.

Contatta Aisen Electronics Co., Ltd.

Per progetti PCB di sistemi di controllo aeronautici che richiedono produzione di precisione, progettazione a impedenza controllata e supporto di produzione affidabile, contatta Aisen Electronics Co., Ltd. per discutere i requisiti PCB.
