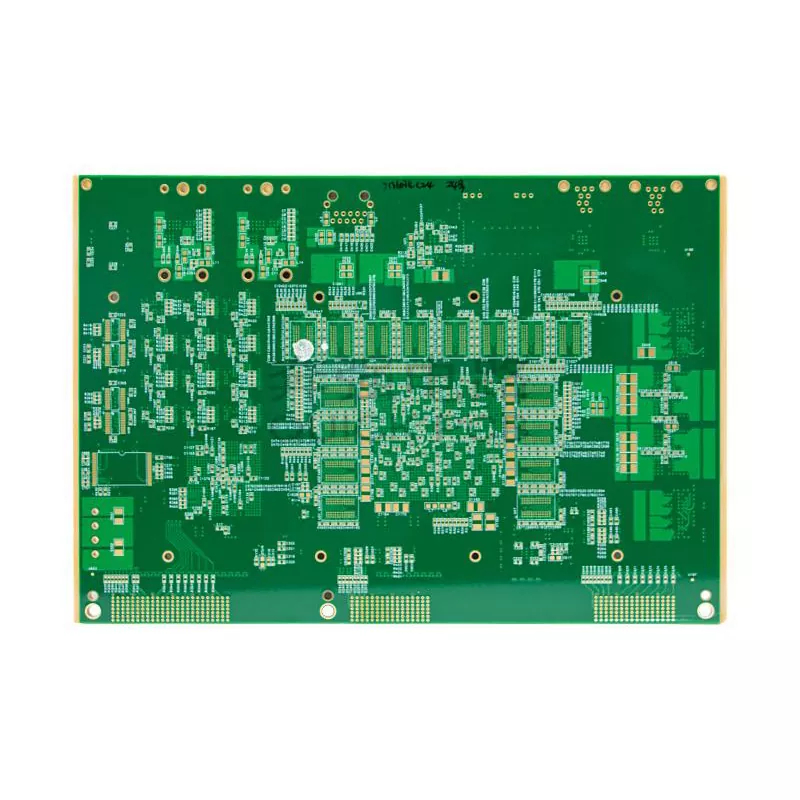

PCB di comunicazione per veicoli spaziali

I sistemi di comunicazione dei veicoli spaziali dipendono da circuiti elettronici stabili per trasmettere comandi, ricevere segnali e trasferire dati di missione tra satelliti e stazioni di terra. All'interno di questi sistemi, il PCB non è solo una piattaforma di connessione ma anche un componente chiave che determina la qualità del segnale, l'efficienza della distribuzione dell'alimentazione e la stabilità operativa a lungo termine.

Aisen Electronics Co., Ltd. sviluppa PCB di comunicazione per veicoli spaziali per moduli di comunicazione satellitare, ricetrasmettitori RF, apparecchiature di telemetria e unità di elaborazione dati di bordo in cui le prestazioni elettriche devono rimanere costanti durante gli anni di funzionamento.

A differenza dei circuiti stampati industriali convenzionali, i PCB per le comunicazioni dei veicoli spaziali devono affrontare sfide ingegneristiche uniche. Devono mantenere l'integrità del segnale in condizioni di vuoto, tollerare i cicli di temperatura, resistere alle vibrazioni di lancio e funzionare senza manutenzione fisica dopo l'implementazione.

Il ruolo del PCB nei sistemi di comunicazione dei veicoli spaziali

Un sistema di comunicazione per veicoli spaziali solitamente contiene moduli antenna, circuiti RF, processori di segnale, unità di gestione dell'alimentazione e interfacce dati.

Il PCB di comunicazione fornisce il percorso elettrico tra questi componenti.

Durante il funzionamento, i segnali in radiofrequenza ricevuti vengono elaborati attraverso circuiti di comunicazione, convertiti in informazioni digitali e trasmessi ai processori di bordo o ai sistemi di comunicazione a terra. Qualsiasi variazione nell'impedenza, nelle prestazioni dei materiali o nella struttura del circuito può influire sull'efficienza della trasmissione e sulla precisione del segnale.

Per questo motivo, la progettazione del PCB per le comunicazioni dei veicoli spaziali richiede un attento controllo di:

• Trasmissione del segnale ad alta frequenza
• Interferenza elettromagnetica
• Stabilità della distribuzione dell'energia
• Consistenza della dilatazione termica
• Affidabilità dei materiali a lungo termine

Progettazione PCB ad alta frequenza per applicazioni di comunicazione spaziale

Le apparecchiature di comunicazione spaziale spesso funzionano a frequenze elevate dove anche piccole perdite di segnale possono ridurre l'efficienza della comunicazione.

Aisen Electronics Co., Ltd. supporta i processi di produzione di PCB progettati per applicazioni RF e microonde, compreso il routing dell'impedenza controllata, la progettazione ottimizzata dell'accumulo di strati e soluzioni di materiali a bassa perdita.

Il nostro approccio ingegneristico si concentra sul mantenimento di caratteristiche elettriche stabili attraverso:

Controllo preciso dell'impedenza per i percorsi del segnale RF

Design ottimizzato della linea di trasmissione

Ridotta riflessione del segnale e perdita di inserzione

Prestazioni dielettriche controllate

Strutture di messa a terra stabili per la riduzione delle EMI

Queste tecnologie aiutano i moduli di comunicazione a mantenere una trasmissione dati affidabile durante il funzionamento del satellite.

Strutture PCB multistrato per l'elettronica spaziale compatta

I sistemi elettronici dei veicoli spaziali richiedono funzionalità elevate in uno spazio di installazione limitato. La tecnologia PCB multistrato consente agli ingegneri di integrare più circuiti mantenendo dimensioni compatte.

Aisen Electronics supporta la produzione di PCB multistrato da 1 a 32 strati, compresi progetti complessi di stack-up per moduli di comunicazione.

La capacità produttiva include:

• Conteggio degli strati PCB: 1-32 strati
• Dimensione massima del pannello: 650 mm × 750 mm
• Spessore del pannello: 0,4 mm-5,0 mm
• Spessore del rame: fino a 6 OZ
• Dimensione minima tramite: 0,1 mm
• Larghezza/spaziatura minima della linea: 3/3mil

Per l'elettronica satellitare avanzata che richiede una maggiore densità di instradamento, le strutture HDI possono migliorare l'efficienza della connessione riducendo al contempo le dimensioni e il peso del PCB.

Tecnologia HDI per moduli di comunicazione satellitare leggeri

La riduzione del peso è una considerazione importante nella progettazione dei veicoli spaziali perché ogni grammo aggiuntivo aumenta i costi di lancio.

La tecnologia PCB HDI consente ai progettisti di creare circuiti di comunicazione compatti tramite microvie laser, instradamento a linee sottili e connessioni di livello ottimizzate.

Aisen Electronics fornisce soluzioni PCB HDI che supportano:

• 1+N+1 strutture
• 2+N+2 strutture
• Tecnologia laser microvia
• Assemblaggio di componenti BGA a passo fine
• Instradamento del segnale ad alta densità

Queste strutture aiutano gli ingegneri a realizzare moduli di comunicazione più piccoli senza sacrificare le prestazioni elettriche.

Selezione dei materiali per condizioni di vuoto e temperature estreme

I PCB per le comunicazioni dei veicoli spaziali operano in ambienti in cui il trasferimento di calore e il controllo della temperatura sono molto diversi dalle applicazioni a terra.

Senza circolazione d'aria nello spazio, i materiali PCB devono mantenere la stabilità dimensionale durante ripetuti cambiamenti di temperatura.

La selezione del materiale si basa sui requisiti applicativi quali:

• Proprietà dielettriche
• Caratteristiche di dilatazione termica
• Prestazioni di frequenza
• Stabilità meccanica

Aisen Electronics supporta soluzioni di materiali adatte per applicazioni di comunicazione ad alta frequenza, contribuendo a ridurre i rischi causati dalla variazione dielettrica e dal disadattamento dell'espansione termica.

Progettazione della gestione termica per PCB per comunicazioni spaziali

I moduli di comunicazione generano calore attraverso componenti RF, processori e circuiti di alimentazione.

Poiché i veicoli spaziali non possono fare affidamento sui metodi di raffreddamento tradizionali, la progettazione termica del PCB diventa importante per mantenere un funzionamento stabile.

Le considerazioni sulla gestione termica includono:

• Distribuzione ottimizzata del rame
• Strutture di via termica
• Design con accumulo di strati
• Valutazione della compatibilità dei materiali

Una corretta progettazione termica aiuta a ridurre lo stress legato alla temperatura durante le missioni di lunga durata.

Controllo del processo di produzione per la produzione di PCB per comunicazioni spaziali

Aisen Electronics Co., Ltd. applica procedure di produzione controllate per ridurre le variazioni durante la produzione di PCB.

Il processo di produzione comprende:

Ispezione dei materiali

Fabbricazione dello strato interno

Foratura di precisione

Placcatura in rame

Immagine del circuito

Ispezione dell'AOI

Finitura superficiale

Test elettrici

Ispezione finale

Per le applicazioni di comunicazione sui veicoli spaziali, la tracciabilità della produzione e la coerenza del processo sono essenziali perché i moduli elettronici possono funzionare per anni senza essere sostituiti.

Requisiti di test per l'affidabilità del PCB per le comunicazioni spaziali

Prima dell'integrazione nelle apparecchiature di comunicazione, i PCB richiedono una verifica elettrica e di produzione.

Il supporto per il test include:

Test di continuità elettrica

Test di resistenza all'isolamento

Ispezione dell'AOI

Verifica dell'impedenza

Ispezione della qualità della saldatura

Valutazione del ciclo termico in base ai requisiti di progetto

Queste procedure di ispezione aiutano a identificare i rischi di produzione prima dell'assemblaggio del PCB e dell'integrazione del sistema.

Applicazioni

Aisen Electronics produce soluzioni PCB utilizzate in vari dispositivi elettronici per le comunicazioni spaziali, tra cui:

Ricetrasmettitori per comunicazioni satellitari

Sistemi di telemetria e tracciamento

Moduli di comunicazione RF

Unità di controllo dell'antenna

Apparecchiature di elaborazione dati di bordo

Elettronica del carico utile della comunicazione

Ciascuna applicazione richiede strutture PCB diverse a seconda della gamma di frequenza, dei requisiti di alimentazione e degli obiettivi della missione.

Supporto tecnico per lo sviluppo di PCB per comunicazioni spaziali

I progetti di comunicazione spaziale spesso richiedono la partecipazione dei produttori di PCB durante la fase di progettazione.

Aisen Electronics fornisce supporto tecnico tra cui:

Consigli per lo stack-up del PCB

Assistenza nella scelta dei materiali

Valutazione della fattibilità produttiva

Considerazioni sull'integrità del segnale

Analisi DFM

La comunicazione tempestiva della progettazione aiuta i clienti a ridurre i rischi di produzione e a migliorare la producibilità del progetto.

Perché scegliere Aisen Electronics Co., Ltd. per la produzione di PCB per comunicazioni su veicoli spaziali

La produzione di PCB per comunicazioni spaziali richiede esperienza sia nella produzione di PCB che nei requisiti elettronici ad alta frequenza.

Aisen Electronics Co., Ltd. combina capacità di produzione di PCB multistrato, tecnologia HDI, esperienza nel controllo dell'impedenza e gestione dei processi per supportare progetti di comunicazione satellitare e aerospaziale.

Dallo sviluppo del prototipo alla produzione in produzione, collaboriamo con i clienti per sviluppare soluzioni PCB che soddisfino i requisiti elettrici, meccanici e ambientali dei sistemi di comunicazione spaziale.

Domande frequenti

A cosa serve un PCB di comunicazione per veicoli spaziali?

Un PCB di comunicazione per veicoli spaziali collega circuiti RF, processori, sistemi di alimentazione e interfacce di comunicazione all'interno delle apparecchiature di comunicazione satellitare. Supporta l'elaborazione del segnale, la trasmissione dei dati e le funzioni di controllo del sistema.

Perché i PCB per le comunicazioni dei veicoli spaziali richiedono il controllo dell'impedenza?

I segnali di comunicazione ad alta frequenza sono sensibili ai cambiamenti di impedenza. Il corretto controllo dell'impedenza aiuta a ridurre la riflessione del segnale e a mantenere prestazioni di trasmissione stabili.

Quali materiali PCB sono adatti per le applicazioni di comunicazione satellitare?

La selezione del materiale dipende dai requisiti di frequenza, dalle condizioni termiche e dagli obiettivi di affidabilità. I materiali ad alta frequenza e a bassa perdita sono comunemente considerati per i circuiti di comunicazione RF.

Aisen Electronics può produrre PCB per veicoli spaziali HDI?

SÌ. Aisen Electronics supporta strutture PCB HDI tra cui microvie laser e routing ad alta densità per moduli di comunicazione compatti.

Supportate la produzione di prototipi e PCB in piccoli lotti?

SÌ. Supportiamo lo sviluppo di prototipi, la verifica ingegneristica e la produzione in base ai requisiti del progetto.

Contatta Aisen Electronics Co., Ltd.

Per progetti PCB di comunicazione per veicoli spaziali che richiedono prestazioni ad alta frequenza, capacità di produzione multistrato e supporto tecnico, contattare Aisen Electronics Co., Ltd.

E-mail:violet@akesonpcb.com
