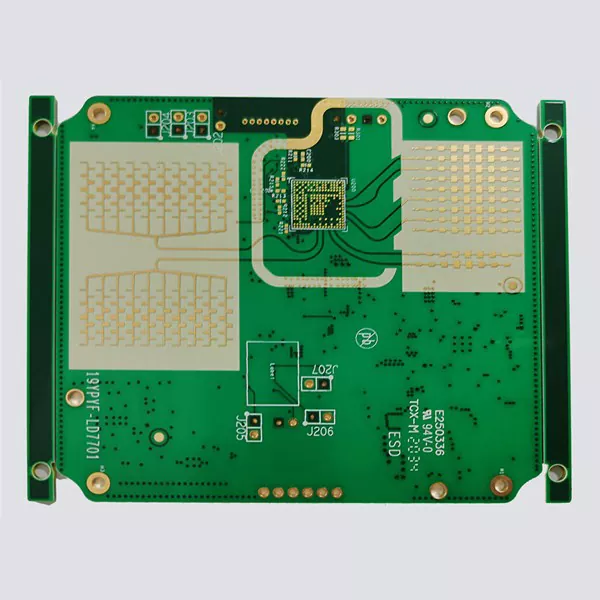

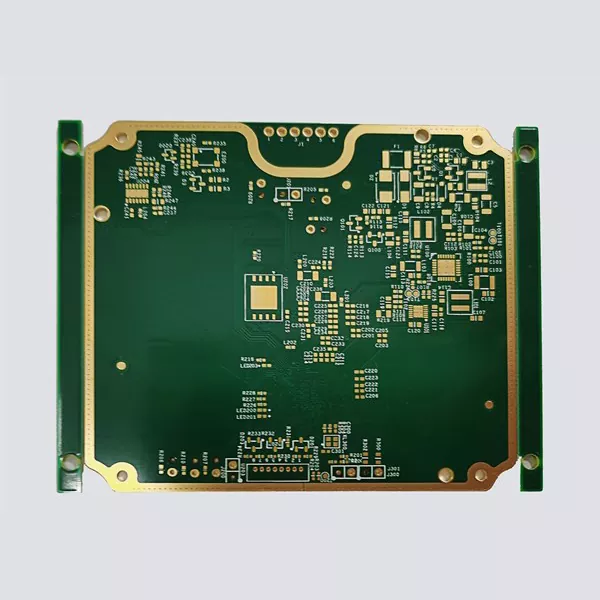

PCB di comunicazione satellitare

Il PCB per comunicazioni satellitari non è semplicemente un circuito stampato di alto livello. Funziona come piattaforma di connessione elettrica tra moduli RF, sistemi di alimentazione, unità di elaborazione del segnale e antenne di comunicazione. Nelle applicazioni satellitari, il PCB deve mantenere una trasmissione stabile del segnale pur affrontando condizioni di vuoto, fluttuazioni di temperatura, vibrazioni durante il lancio e opportunità di manutenzione estremamente limitate dopo l'implementazione.

Aisen Electronics Co., Ltd. produce PCB multistrato e HDI per sistemi di comunicazione satellitare in cui l'integrità del segnale e l'affidabilità a lungo termine sono fondamentali. Il nostro processo di produzione si concentra sul controllo dell'impedenza, della consistenza dielettrica, della distribuzione del rame e della stabilità strutturale per soddisfare i requisiti delle apparecchiature elettroniche aerospaziali.

Rispetto alle schede di comunicazione industriale convenzionali, i PCB satellitari richiedono un controllo più rigoroso delle proprietà dei materiali e delle tolleranze di produzione perché anche piccole perdite di segnale o variazioni elettriche possono influenzare la distanza di comunicazione, l'accuratezza dei dati e la stabilità del sistema.

Come funziona il PCB per comunicazioni satellitari nei sistemi spaziali

Una PCB di comunicazione satellitare funge da interfaccia di trasmissione e controllo del segnale all'interno delle apparecchiature di comunicazione.

Durante il funzionamento, i segnali RF ricevuti dall'antenna vengono trasferiti attraverso le linee di trasmissione sul PCB ad amplificatori a basso rumore e circuiti di elaborazione del segnale. Dopo l'elaborazione, la scheda instrada i segnali convertiti ai moduli di trasmissione, agli amplificatori di potenza e ai sistemi di controllo dell'antenna.

La struttura del PCB influisce direttamente su questo processo.

Ad esempio, quando i segnali ad alta frequenza viaggiano attraverso tracce di rame, i cambiamenti nella larghezza della traccia, nello spessore del dielettrico o nelle caratteristiche del materiale possono causare variazioni di impedenza. Ciò potrebbe causare riflessione, attenuazione o interferenza elettromagnetica del segnale.

Pertanto, la produzione di PCB per comunicazioni satellitari richiede un controllo preciso di:

• stabilità costante dielettrica
• instradamento ad impedenza controllata
• uniformità dello spessore del rame
• precisione dell'allineamento degli strati
• tramite l'affidabilità della struttura

Aisen Electronics ottimizza la progettazione dello stack-up del PCB in base alla frequenza operativa, al tipo di segnale e ai requisiti dell'applicazione anziché utilizzare configurazioni PCB di comunicazione standard.

PCB satellitare e PCB di comunicazione standard: differenze chiave

Molti dispositivi di comunicazione utilizzano PCB multistrato, ma le applicazioni satellitari hanno requisiti molto più severi.

Un PCB satellitare non può fare affidamento solo sulla connettività elettrica. La struttura del consiglio deve mantenere prestazioni stabili durante l'intero ciclo di vita della missione.

Questo è il motivo per cui la selezione dei materiali, la progettazione dello stack-up e il controllo del processo di produzione diventano parti critiche dello sviluppo di PCB.

Progettazione PCB ad alta frequenza per la comunicazione satellitare

I sistemi di comunicazione satellitare spesso operano nelle gamme di frequenza GHz in cui le tradizionali strutture PCB possono introdurre inutili perdite di segnale.

Per i circuiti ad alta frequenza, Aisen Electronics si concentra su:

• linee di trasmissione ad impedenza controllata
• materiali dielettrici a basse perdite
• spessore del rame ottimizzato
• registrazione precisa degli strati

Ad esempio, le linee di trasmissione RF richiedono una relazione specifica tra larghezza del conduttore, spessore del dielettrico e caratteristiche del materiale. Se l'impedenza cambia durante la produzione, il segnale potrebbe subire riflessioni e ridurre l'efficienza di trasmissione.

La nostra produzione di PCB supporta progetti a impedenza controllata con strutture multistrato fino a 32 strati, aiutando gli ingegneri a sviluppare moduli di comunicazione compatti senza sacrificare le prestazioni RF.

Tecnologia HDI per l'elettronica satellitare miniaturizzata

La tendenza dell'elettronica satellitare si sta spostando verso dimensioni più piccole e funzionalità più elevate.

Le tradizionali strutture PCB multistrato richiedono spesso più spazio fisico perché le connessioni dei componenti dipendono da vie a foro passante. La tecnologia HDI modifica questo approccio utilizzando microvia e instradamento fine-line per aumentare la densità del cablaggio.

Per i moduli di comunicazione satellitare, HDI offre vantaggi tra cui:

• dimensioni e peso ridotti del PCB
• percorsi del segnale più brevi
• miglioramento delle prestazioni ad alta frequenza
• supporto per dispositivi BGA a passo fine

Aisen Electronics supporta strutture microvia fino a 0,1 mm e spaziatura fine delle tracce fino a 3 mil per progetti compatti di apparecchiature di comunicazione.

Sfide di gestione termica nella produzione di PCB satellitari

La gestione del calore rappresenta una sfida importante nell’elettronica satellitare perché nello spazio non esiste un sistema tradizionale di raffreddamento ad aria.

I componenti elettronici generano calore durante l'elaborazione del segnale e l'amplificazione di potenza. Senza un'adeguata progettazione termica, l'accumulo di temperatura può accelerare l'invecchiamento dei componenti e influire sulla stabilità del segnale.

I PCB per comunicazioni satellitari richiedono un'attenta disposizione del rame per creare percorsi efficaci di conduzione del calore.

Aisen Electronics utilizza:

• distribuzione multistrato in rame
• opzioni in rame pesante
• termica tramite strutture
• soluzioni personalizzate per lo spessore del pannello

Per i circuiti amplificatori di potenza e i moduli di comunicazione ad alta corrente, la selezione dello spessore del rame influenza direttamente la capacità di dissipazione del calore e l'affidabilità a lungo termine.

Controllo qualità di produzione per PCB per comunicazioni aerospaziali

Nelle applicazioni satellitari, l'affidabilità del PCB dipende non solo dalla progettazione ma anche dalla coerenza della produzione.

Aisen Electronics controlla le fasi critiche della produzione, tra cui:

Ispezione del laminato in entrata
Le proprietà dei materiali vengono controllate prima della produzione per garantire la coerenza con i requisiti di progettazione.

Controllo dell'allineamento dei livelli
Le schede multistrato richiedono una registrazione accurata tra gli strati interni per evitare circuiti aperti e variazioni di impedenza.

Ispezione dell'AOI
L'ispezione ottica automatizzata identifica i difetti del modello prima dei test elettrici.

Test delle prestazioni elettriche
Ogni PCB è sottoposto a verifica elettrica per confermare la continuità del circuito e le prestazioni di isolamento.

Questo processo riduce i rischi di produzione prima che le schede entrino nelle fasi di assemblaggio del cliente e di integrazione del sistema.

Perché Aisen Electronics per progetti PCB di comunicazione satellitare

Lo sviluppo dell'elettronica per le comunicazioni satellitari richiede qualcosa di più della semplice capacità di fabbricazione di PCB. Il fornitore deve comprendere in che modo la struttura del PCB influenza le prestazioni RF, il comportamento termico e l'affidabilità del sistema.

Aisen Electronics Co., Ltd. fornisce supporto tecnico dall'ottimizzazione dello stack-up dei PCB alla produzione finale, aiutando i clienti a risolvere le sfide relative alla trasmissione ad alta frequenza, alla progettazione miniaturizzata e ai requisiti di affidabilità aerospaziale.

La nostra esperienza con la produzione multistrato, HDI e PCB di precisione ci consente di supportare progetti di comunicazione satellitare che richiedono prestazioni stabili e qualità di produzione costante.
