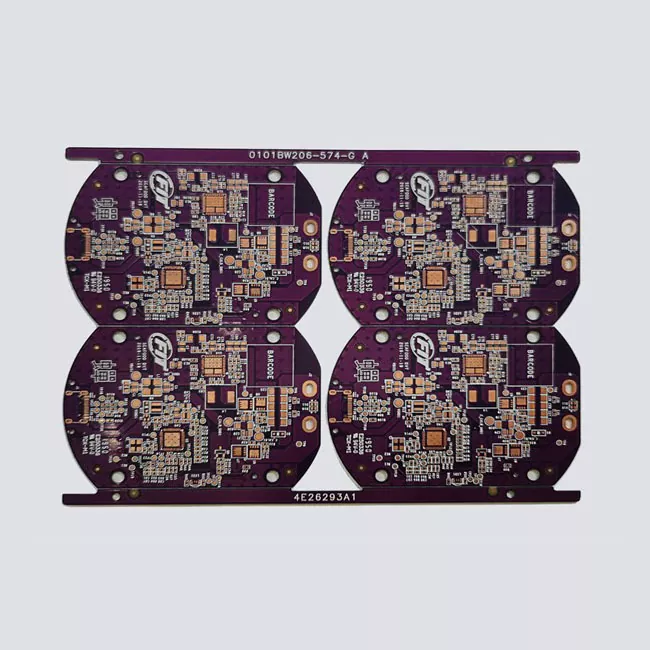

PCB GPS per navigazione satellitare

I sistemi di navigazione satellitare dipendono dalla ricezione stabile del segnale e dall'elaborazione accurata dei dati. Un PCB GPS non è solo una piattaforma di connessione per componenti elettronici ma anche una parte critica che influisce sulle prestazioni dell'antenna, sulla qualità della trasmissione RF e sulla precisione del posizionamento. Presso Aisen Electronics Co., Ltd., produciamo PCB GPS per navigazione satellitare dove la stabilità del segnale, il design compatto e l'affidabilità a lungo termine sono essenziali. Il nostro approccio produttivo si concentra sul controllo delle prestazioni elettriche, dalla progettazione dello stack-up del PCB all'ispezione finale.

Tecnologie PCB chiave per applicazioni di navigazione satellitare

Controllo dell'integrità e dell'impedenza del segnale RF

I sistemi GPS e GNSS ricevono segnali satellitari estremamente deboli, il che significa che anche piccole perdite di trasmissione possono influenzare le prestazioni di posizionamento.

La nostra produzione di PCB GPS supporta progetti di impedenza controllata, compresi i requisiti di trasmissione RF di 50 Ω comunemente utilizzati nei circuiti di antenna e ricevitore. Una corretta pianificazione dello stack-up, la selezione del materiale dielettrico e il controllo dello spessore del rame aiutano a ridurre la riflessione del segnale e a mantenere prestazioni RF costanti.

Per le applicazioni GPS ad alta frequenza, collaboriamo con i clienti per ottimizzare:

• Instradamento della traccia RF
• Progettazione del piano terra
• Restituisce i percorsi attuali
• Aree di corrispondenza dell'antenna

Questi fattori sono particolarmente importanti per i dispositivi di navigazione compatti in cui lo spazio sulla PCB è limitato.

HDI e progettazione di circuiti GPS miniaturizzati

I moderni moduli GPS stanno diventando più piccoli integrando al tempo stesso più funzioni, tra cui il posizionamento multi-banda, la comunicazione wireless e le interfacce dei sensori.

Le nostre funzionalità PCB HDI consentono ai progettisti di ottenere una maggiore densità dei componenti attraverso la tecnologia microvia e strutture a strati ottimizzate. Ciò aiuta a supportare dispositivi GNSS compatti senza sacrificare le prestazioni elettriche.

Le funzionalità tipiche includono:

• Strutture HDI 1+N+1 e 2+N+2
• Micro via fino a 0,1 mm
• Linea sottile e produzione spaziale
• Ottimizzazione del routing multistrato

Queste tecnologie sono adatte per apparecchiature di navigazione portatili, terminali di localizzazione e moduli di posizionamento integrati.

Specifiche di produzione PCB GPS

Aisen Electronics offre opzioni di produzione flessibili in base ai diversi requisiti del sistema di navigazione.

Considerazioni sulla progettazione PCB GPS specifiche per l'applicazione

PCB di navigazione automobilistica

I sistemi GPS automobilistici funzionano in ambienti soggetti a vibrazioni, variazioni di temperatura e interferenze elettromagnetiche.

Per le applicazioni di navigazione per veicoli, i nostri progetti PCB si concentrano su:

• Trasmissione stabile del segnale durante il movimento del veicolo
• Affidabilità termica per il funzionamento continuo
• Protezione contro l'umidità ambientale
• Compatibilità con i sistemi elettronici automobilistici

Queste considerazioni aiutano i moduli GPS a mantenere prestazioni di posizionamento costanti durante il funzionamento del veicolo a lungo termine.

Apparecchiature di posizionamento marino ed esterno

I dispositivi GPS marini richiedono una maggiore resistenza ambientale a causa dell'umidità, delle variazioni di temperatura e dell'esposizione continua alle condizioni esterne.

I progetti PCB per queste applicazioni richiedono in genere:

• Protezione dall'umidità migliorata
• Finiture superficiali affidabili
• Forte prestazione del giunto di saldatura
• Caratteristiche elettriche stabili

Dispositivi di localizzazione industriale e posizionamento IoT

Le apparecchiature di tracciamento industriale spesso richiedono progetti PCB compatti con lunghi cicli operativi.

Le nostre soluzioni PCB GPS supportano applicazioni quali:

• Terminali per il monitoraggio della flotta
• Sistemi di monitoraggio degli asset
• Dispositivi di posizionamento remoto
• Attrezzature logistiche intelligenti

Processo di produzione incentrato sull'affidabilità elettrica

Controllo qualità PCB dalla selezione dei materiali al test finale

Le prestazioni del PCB GPS dipendono fortemente dalla coerenza della produzione. Una piccola variazione nello spessore del dielettrico, nella distribuzione del rame o nella precisione della foratura può influenzare le caratteristiche RF.

Il nostro processo produttivo comprende:

Ispezione del materiale in entrata
Le materie prime vengono controllate prima della produzione per verificare le specifiche, tra cui la qualità del laminato, lo spessore del rame e la conformità del fornitore.

Controllo del processo produttivo
Durante la fabbricazione del PCB vengono monitorati parametri critici come la precisione della perforazione, l'allineamento degli strati, lo spessore del rame e i requisiti di impedenza.

Collaudi Elettrici e Funzionali
Le schede finite sono sottoposte a procedure di ispezione tra cui l'ispezione AOI, i test elettrici e la verifica dell'aspetto prima della spedizione.

Questo processo aiuta a garantire che ogni PCB GPS soddisfi i requisiti di progettazione del cliente prima di entrare nell'assemblaggio finale.

Prototipo per supportare la produzione di massa

Diversi progetti GPS richiedono approcci produttivi diversi. I team di ingegneri spesso necessitano di una rapida convalida del prototipo prima di passare alla produzione su larga scala.

Aisen Electronics supporta:

Produzione di prototipi di PCB per la verifica iniziale del progetto

Produzione in piccoli lotti per test di mercato

Produzione in volumi per apparecchiature di navigazione commerciale

Il nostro team di ingegneri può fornire assistenza nella revisione della producibilità dei PCB, nei consigli sullo stack-up e nell'ottimizzazione della progettazione prima dell'inizio della produzione.

Supporto tecnico per lo sviluppo di PCB GPS

I progetti PCB GPS di successo richiedono qualcosa di più della semplice capacità di produzione. Durante lo sviluppo, i nostri ingegneri supportano i clienti con:

• Revisione del layout del PCB
• Consigli per l'accumulo
• Considerazioni sulla progettazione RF
• Analisi di fattibilità produttiva
• Suggerimenti per l'ottimizzazione della produzione

Ciò aiuta a ridurre i rischi di riprogettazione e migliora la transizione dal prototipo alla produzione.

Perché scegliere Aisen Electronics per la produzione di PCB GPS?

La scelta di un fornitore di PCB GPS richiede la valutazione non solo della capacità produttiva ma anche della comprensione tecnica dei requisiti di comunicazione satellitare.

Aisen Electronics Co., Ltd. combina l'esperienza nella fabbricazione di PCB con il supporto tecnico per aiutare i clienti a sviluppare prodotti di navigazione affidabili.

I nostri vantaggi includono:

• Esperienza nella produzione di PCB multistrato e HDI
• Capacità di progettare PCB orientati alla RF
• Supporto flessibile dai prototipi alla produzione in serie
• Concentrarsi sull'integrità del segnale e sulla coerenza della produzione

Collaboriamo con i clienti per costruire circuiti stampati GPS che soddisfino i requisiti applicativi pratici nei sistemi di navigazione automobilistica, marina, industriale e di consumo.

Domande frequenti

Che tipo di PCB viene comunemente utilizzato per i moduli GPS?

I moduli GPS solitamente richiedono PCB multistrato con impedenza controllata e routing RF ottimizzato. La struttura del PCB dipende dal design dell'antenna, dai requisiti di frequenza e dalle dimensioni del dispositivo.

Perché il PCB GPS richiede il controllo dell'impedenza?

I segnali GPS funzionano ad alte frequenze e sono sensibili alla perdita di segnale. L'impedenza controllata aiuta a mantenere stabile la trasmissione RF tra l'antenna e i circuiti del ricevitore.

Il PCB GPS può supportare i sistemi GNSS multibanda?

SÌ. Il PCB GPS per navigazione satellitare può essere progettato per applicazioni GNSS multi-banda, inclusi sistemi che utilizzano segnali GPS, Galileo, GLONASS e BeiDou.

Quali materiali sono adatti per i circuiti GPS?

La selezione del materiale dipende dai requisiti di frequenza. L'FR4 standard può supportare molte applicazioni, mentre i laminati ad alta frequenza sono preferiti per prestazioni RF avanzate.

Fornite la produzione di prototipi PCB GPS?

SÌ. Aisen Electronics supporta lo sviluppo di prototipi, la produzione in piccoli lotti e la produzione in serie.

Come si testa la qualità del PCB GPS?

I test possono includere l'ispezione AOI, test elettrici, verifica dell'impedenza e controllo della qualità della produzione in base ai requisiti del progetto.

Inizia il tuo progetto PCB GPS con Aisen Electronics

Se stai sviluppando apparecchiature di navigazione, moduli GNSS o sistemi di posizionamento, Aisen Electronics Co., Ltd. può fornire supporto per la produzione di PCB, dalla convalida del prototipo alla produzione di massa.

Contatta il nostro team di ingegneri per discutere i requisiti del PCB GPS, tra cui struttura degli strati, prestazioni RF, selezione dei materiali e pianificazione della produzione.
