Produttore professionale di PCB e PCBA per le industrie energetiche

In che modo i PCB per l'industria energetica differiscono dai PCB elettronici standard

Le applicazioni energetiche impongono requisiti diversi alla produzione di PCB rispetto all'elettronica di consumo generale.

Un PCB elettronico standard si concentra principalmente sulla trasmissione del segnale e sulla connessione dei componenti, mentre i PCB per apparecchiature energetiche devono gestire contemporaneamente la distribuzione dell'energia, il flusso di corrente, la dissipazione del calore e la protezione elettrica.

Ad esempio, un PCB inverter converte l'energia CC generata dai pannelli solari in energia CA utilizzabile. Durante questo processo, i componenti di commutazione generano calore e stress elettrico significativi. Se la progettazione del PCB non fornisce uno spessore di rame, una distanza di isolamento o una gestione termica sufficienti, ciò potrebbe causare surriscaldamento, perdita di potenza o guasti prematuri.

Aisen sviluppa soluzioni PCB e PCBA per Energy Industries in base ai requisiti applicativi, tra cui la selezione del peso del rame, la progettazione di stack-up multistrato, la selezione dei materiali e il controllo del processo di produzione.

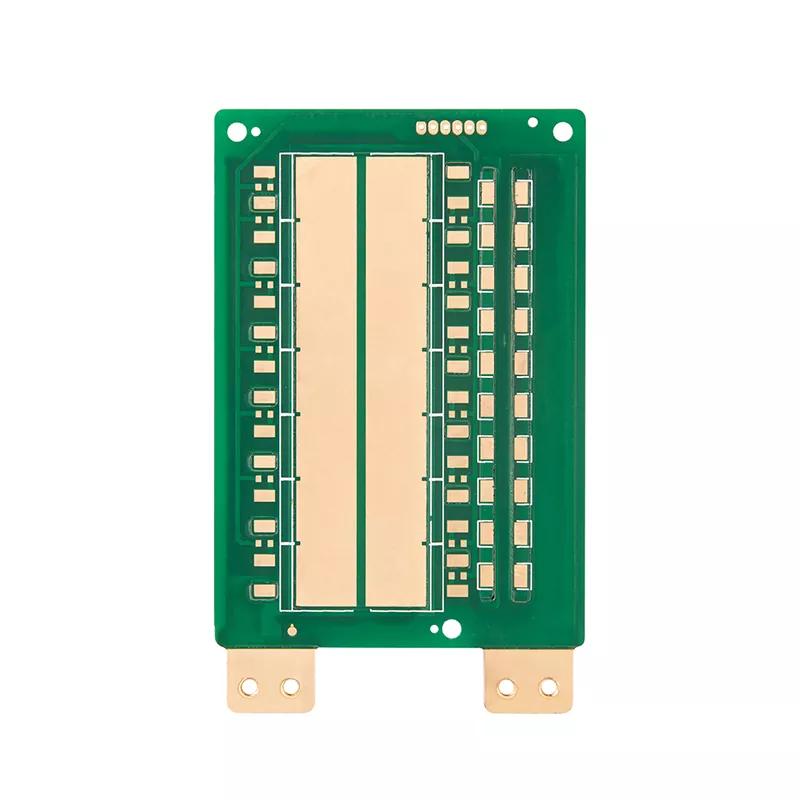

PCB energia solare per inverter fotovoltaici e sistemi di controllo

I sistemi di inverter solari richiedono PCB in grado di funzionare in modo affidabile in ambienti esterni dove sono comuni cambiamenti di temperatura, umidità e fluttuazioni del carico elettrico.

Il PCB all'interno di un inverter fotovoltaico integra circuiti di conversione di potenza, circuiti di monitoraggio, interfacce di comunicazione e funzioni di protezione. Queste schede richiedono prestazioni dielettriche stabili e un controllo di produzione preciso per mantenere la sicurezza elettrica.

Aisen Electronics produce PCB per l'energia solare con strutture multistrato e capacità di rame pesante. Per le applicazioni ad alta potenza, lo spessore del rame può raggiungere fino a 10 OZ, fornendo una migliore capacità di trasporto di corrente e una migliore dissipazione del calore rispetto ai design in rame standard.

Durante la produzione, Aisen controlla i processi critici tra cui la precisione della perforazione, lo spessore della placcatura in rame, la qualità della maschera di saldatura e i test elettrici per garantire la coerenza per la produzione di massa.

Le applicazioni tipiche includono:

• Schede di controllo inverter fotovoltaici
• Sistemi di monitoraggio solare
• Controllori di energia distribuita
• Attrezzature per microreti

PCB di accumulo dell'energia della batteria per BMS e gestione dell'alimentazione

I sistemi di accumulo delle batterie richiedono un monitoraggio accurato e un controllo affidabile perché la sicurezza delle batterie influisce direttamente sull’intero sistema energetico.

Il PCB utilizzato nei sistemi di gestione della batteria (BMS) è responsabile del rilevamento della tensione, del monitoraggio della temperatura, del controllo della carica e della comunicazione tra i moduli batteria e il controller principale.

Per queste applicazioni, la produzione di PCB deve bilanciare la precisione del segnale e la capacità di gestione della potenza. I circuiti di controllo richiedono un'integrità stabile del segnale, mentre le sezioni di potenza necessitano di strutture in rame più resistenti per gestire il flusso di corrente.

Aisen fornisce soluzioni PCB per lo stoccaggio dell'energia delle batterie utilizzando la tecnologia PCB multistrato, materiali ad alta affidabilità e rigorosi controlli di processo.

Per i produttori di sistemi di stoccaggio dell’energia, Aisen si concentra su:

• Controllo stabile dello spessore del rame
• Fori passanti placcati affidabili
• Prestazioni di impedenza costanti
• Affidabilità termica a lungo termine

PCB per elettronica di potenza per inverter, convertitori e apparecchiature di ricarica

Le apparecchiature di conversione di potenza rappresentano una delle applicazioni PCB più impegnative nel settore energetico.

La PCB dell'inverter, la PCB del convertitore DC-DC e la PCB dell'apparecchiatura di ricarica devono supportare il funzionamento di commutazione ad alta frequenza controllando al tempo stesso le interferenze elettromagnetiche e la generazione di calore.

La struttura del PCB influisce direttamente sull'efficienza dell'apparecchiatura. Una progettazione inadeguata degli strati o una capacità di rame insufficiente possono aumentare la perdita di energia e ridurre l'affidabilità del sistema.

Aisen Electronics produce PCB per elettronica di potenza con strutture a strati ottimizzate, tecnologia a rame spesso e processi di produzione di precisione. La nostra capacità produttiva supporta applicazioni che richiedono trasmissione di corrente elevata, gestione termica e prestazioni elettriche stabili.

Le applicazioni comuni includono:

• Apparecchiature per la ricarica di veicoli elettrici
• Convertitori di potenza industriali
• Moduli di conversione energetica
• Sistemi di alimentazione

Assemblaggio PCBA per apparecchiature di stoccaggio dell'energia e fonti rinnovabili

Per molti produttori di apparecchiature energetiche, la fabbricazione di PCB è solo una parte della catena di fornitura. Le prestazioni finali dell'assemblaggio elettronico dipendono dalla precisione del posizionamento dei componenti, dalla qualità della saldatura e dai test funzionali.

Aisen fornisce il servizio completoPCB e PCBA delle industrie energetichesoluzioni, tra cui produzione di PCB, approvvigionamento di componenti, assemblaggio SMT, elaborazione DIP, ispezione e test.

La nostra capacità PCBA supporta:

• Assemblaggio componenti 01005 e 0201
• Posizionamento BGA a passo fine
• Ispezione automatizzata della pasta saldante
• Ispezione dell'AOI
• Ispezione a raggi X
• Test elettrici

Per i prodotti energetici che richiedono una lunga durata, Aisen si concentra sulla coerenza della produzione piuttosto che solo sulla velocità di produzione.

Capacità di produzione per applicazioni nel settore energetico

Aisen Electronics gestisce uno stabilimento di produzione di PCB di 50.000 metri quadrati dotato di apparecchiature di produzione avanzate tra cui macchine di perforazione laser, sistemi di perforazione CNC, macchine di esposizione LDI, linee di galvanica automatizzate, apparecchiature di ispezione AOI e sistemi di test elettrici.

La nostra capacità produttiva include:

• PCB rigido da 1 a 40 strati
• PCB HDI ad alta densità
• PCB rigido-flessibile
• PCB ad alta frequenza
• PCB di potenza in rame pesante
• Servizio di assemblaggio PCBA

Le principali capacità tecniche includono:

• Dimensione massima del PCB: 730 mm × 630 mm
• Foratura meccanica: 0,15 mm-6,5 mm
• Foratura laser: 75μm-150μm
• Spessore massimo del rame: 10 OZ
• Larghezza/spaziatura minima della linea: 0,05 mm/0,05 mm

Controllo di qualità per la produzione di PCB energetici

I produttori di apparecchiature energetiche di solito richiedono una fornitura stabile per molti anni, pertanto la coerenza della qualità dei PCB è fondamentale.

Aisen applica i sistemi di gestione della qualità ISO9001, ISO14001 e IATF16949 in tutta la produzione. Le apparecchiature di ispezione comprendono sistemi di ispezione ottica automatica, apparecchiature di ispezione a raggi X, tester di impedenza, tester ad alta corrente e apparecchiature di analisi metallografica.

Obiettivi di qualità:

Perché scegliere Aisen per la produzione di PCB e PCBA del settore energetico

Con oltre 20 anni di esperienza nella produzione di PCB, Shenzhen Aisen Electronics Co., Ltd. supporta i produttori globali di apparecchiature energetiche con soluzioni PCB e PCBA personalizzate.

Il nostro vantaggio non è solo la capacità produttiva, ma anche la capacità di comprendere in che modo la progettazione del PCB influisce sulle prestazioni dell'apparecchiatura finale. Dalla conversione dell'energia e la gestione delle batterie ai sistemi di controllo dell'energia rinnovabile, Aisen fornisce supporto alla produzione in base ai requisiti elettrici, agli obiettivi di affidabilità e alle esigenze di produzione a lungo termine.

Che si tratti di sistemi di energia solare, apparecchiature di stoccaggio dell'energia o elettronica di potenza industriale, Aisen fornisce soluzioni PCB e PCBA di Energy Industries progettate per un funzionamento stabile in ambienti energetici esigenti.
