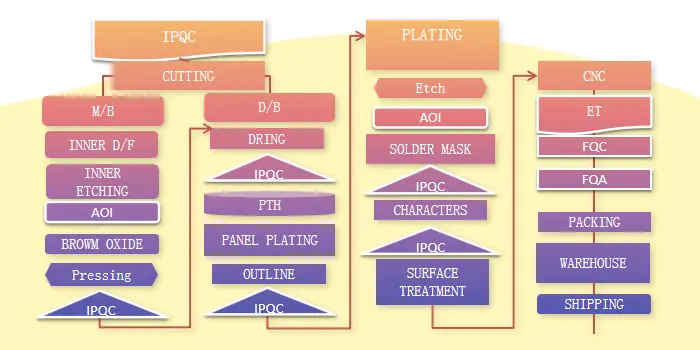

progetto |
Parametri |
|
Numero di strati |
1-40 strati |
|
Dimensione massima del PCB |
730 mm*630 mm |
|
Spessore del PCB finito |
0,3 mm~5,0 mm |
|
Dimensioni del foro meccanico |
0,15 mm~6,5 mm |
|
Dimensioni del trapano laser |
75μm~150μm |
|
Spessore massimo del rame |
10 once |
|
Spessore del nucleo più sottile |
0,05 mm |
|
Larghezza minima della linea (20±3 rame superficiale) |
0,05 mm/2 mil |
|
Interlinea minima (20±3 rame superficiale) |
0,05 mm/2 mil |
|
Minimum circuit ring |
3mil |
|
Tolleranza minima del contorno |
±0,1 mm |
|
progetto |
Capacità del processo di produzione di massa |
Capacità di portata estrema |
|
Dimensione massima |
630*730mm |
630*730mm |
|
Tolleranza sulla posizione del foro |
±0,05 mm |
±0,038 mm |
|
Dimensioni dell'apertura meccanica |
Ø0,2mm~Ø6,5mm |
Ø0,15 mm~Ø6,5 mm |
|
Dimensioni del trapano laser |
100μm |
Ø75μm~Ø150μm |
|
Dimensione minima del foro della fessura |
Ø0,50 mm |
Ø0,45 mm |
|
Tolleranza dimensionale del PTH |
±0,075 mm |
±0,05 mm |
|
Tolleranza dimensionale NPTH |
±0,05 mm |
±0,05 mm |
|
progetto |
Capacità del processo di produzione di massa |
Capacità di portata estrema |
|
dimensioni di produzione del processo galvanico |
≤730 mm |
≤735 mm |
|
Spessore del processo di galvanica |
0,3 mm~2,0 mm |
0,2 mm~2,4 mm |
|
Spessore del foro in rame |
13μm~25μm |
13μm~40μm |
|
Uniformità dello spessore del rame superficiale |
R ≤ 0,004 mm |
R ≤ 0,002 mm |
|
Uniformità dello spessore del rame del foro |
±0,005 mm |
±0,003 mm |
|
capacità di profondità del foro passante |
8:1 |
10:1 |
|
Capacità di profondità del foro cieco |
0,8:1 |
1:1 |
|

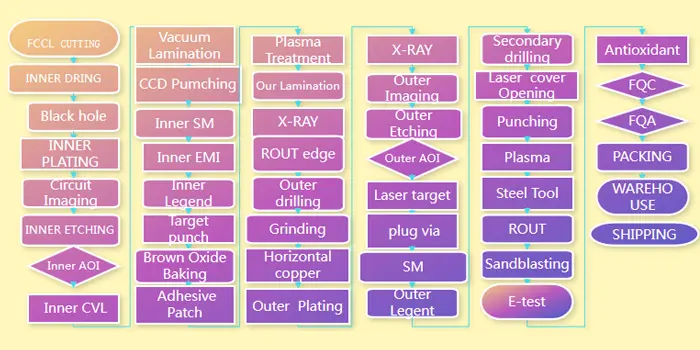

progetto |
Capacità del processo di produzione di massa |
Capacità di portata estrema |
|
Spessore del PCB |
0,075~5,0 mm |
0,05~5,0 mm |
|
Esporre la tolleranza di posizione |
±0,015 mm |
±0,008 mm |
|
Anello con foro minimo |
Unilaterale≥0,04 mm |
Unilaterale≥0,03 mm |
|
Larghezza minima della linea/interlinea minima in rame base 1/3 OZ |
0,05 mm/0,05 mm |
0,045 mm/0,045 mm |
|
Larghezza minima della linea/interlinea minima 1/2 OZ in rame base |
0,075 mm/0,075 mm |
0,05 mm/0,05 mm |
|
Tolleranza all'incisione su rame base 1 OZ |
0,1 mm/0,1 mm |
0,075 mm/0,075 mm |
|
Tolleranza all'incisione su rame inferiore di 1/3 OZ |
±0,005 mm |
±0,005 mm |
|
Tolleranza all'incisione su rame inferiore di 1/2 OZ |
±0,005 mm |
±0,005 mm |
|
ARTICOLO |
Capacità generale |
Capacità speciale |
|
Dimensione massima |
50x50mm-810×490mm |
810×490mm |
|
PASSO minimo |
0,4 mm-4 mm |
0,38 mm3,8 mm |
|
Distanza minima del PIN |
0,15 mm |
0,14 mm |
|
Diametro minimo BGA |
0,25 mm |
0,22 mm |
|
Dimensione minima dei componenti |
0201 CHIP |
01005 CHIP |
|
Dimensione massima dei componenti |
32 mm |
45 mm |
|
Altezza massima dei componenti SMT |
≤10 mm |
13 mm |
|
precisione del controllo dello spessore della pasta saldante |
±0,04 mm |
±0,03 mm |
|
precisione offset della stampa della pasta saldante |
±0,05 mm |
±0,025 mm |
|
Precisione della migrazione degli elementi |
≤0,15 mm |
≤0,10 mm |
|
precisione dell'elemento per galleggiare in alto |
≤0,15 mm |
≤0,10 mm |
|
Distanza minima tra componenti e parti |
0,3 mm |
0,25 mm |
|
Distanza minima tra componenti e parti (Form-In-Place) |
≥0,6 mm |
0,4~0,6 mm |
|
spazio minimo tra le parti e il test (Form-In-Place) |
≥0,7 mm |
0,5~0,7 mm |
|
larghezza minima della colla (Form-In-Place) |
0,8 mm8 |
0,6 mm6 |
|
distanza minima tra le parti e il bordo della forma (Form-In-Place) |
≥1mm |
0,7~1 mm |
