Le apparecchiature per la produzione di semiconduttori dipendono da sistemi di controllo elettronico stabili per coordinare moduli di movimento, sensori, unità di ispezione, circuiti di alimentazione ed elaborazione dati ad alta velocità. Il PCB all'interno di queste macchine è necessario per mantenere prestazioni elettriche costanti durante i lunghi cicli di produzione, dove anche piccole variazioni nella trasmissione del segnale o nell'affidabilità della connessione possono influire sulla precisione dell'apparecchiatura.
A differenza dei normali quadri di controllo industriali,SPCB emiconduttore e PCBAi prodotti di solito comportano una maggiore densità del circuito, un controllo del processo più rigoroso e requisiti di affidabilità più severi. Le schede utilizzate nelle apparecchiature di ispezione dei wafer, nei sistemi di test dei semiconduttori e nelle macchine per l'imballaggio dei chip spesso combinano circuiti digitali ad alta velocità, circuiti analogici di precisione e funzioni di gestione dell'alimentazione in uno spazio limitato.
Shenzhen Aisen Electronics Co., Ltd.produce soluzioni PCB a semiconduttore tra cui PCB multistrato, PCB HDI, PCB rigido-flessibile e assemblaggio PCBA. Con capacità di produzione di PCB da 1 a 40 strati, tecnologia di perforazione laser, apparecchiature di esposizione ad alta precisione, sistemi di ispezione automatizzati e linee di produzione SMT, Aisen supporta i produttori di apparecchiature per semiconduttori dallo sviluppo di prototipi alla produzione in serie.
Le apparecchiature a semiconduttore sono una combinazione di precisione meccanica, controllo elettronico ed elaborazione dati. Il PCB funge da base elettrica che collega diversi moduli funzionali.

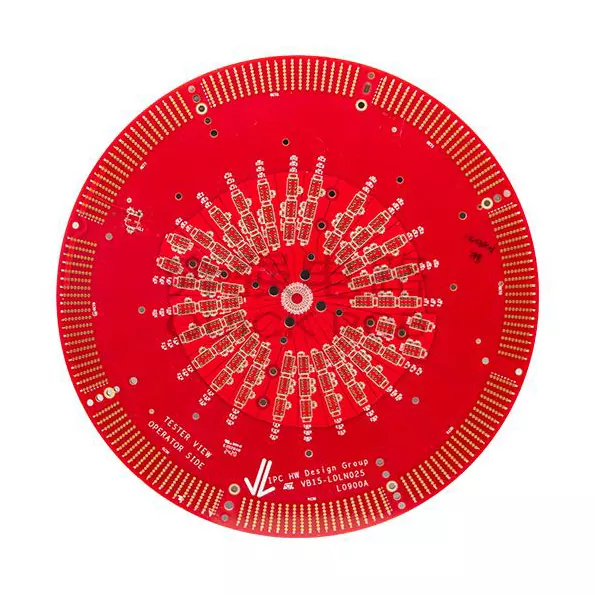

Le apparecchiature di test automatico (ATE) utilizzate nella produzione di semiconduttori richiedono PCB in grado di gestire segnali di test ad alta velocità, controllo preciso della temporizzazione e distribuzione stabile della potenza.
Rispetto alle schede di controllo industriali standard, i progetti PCB delle apparecchiature di test per semiconduttori contengono solitamente più strati di segnale e una maggiore densità di componenti.
Applicazioni tipiche:
Le apparecchiature di ispezione dei wafer si basano su un controllo elettronico estremamente accurato per elaborare segnali ottici, feedback dei sensori e dati di posizionamento.
Il PCB utilizzato in questi sistemi necessita di un'eccellente integrità del segnale poiché le caratteristiche elettriche instabili possono influenzare la precisione della misurazione. Sono comunemente richiesti instradamento ad alta densità, impedenza controllata e strutture microvia affidabili.
Considerazioni chiave sulla produzione:

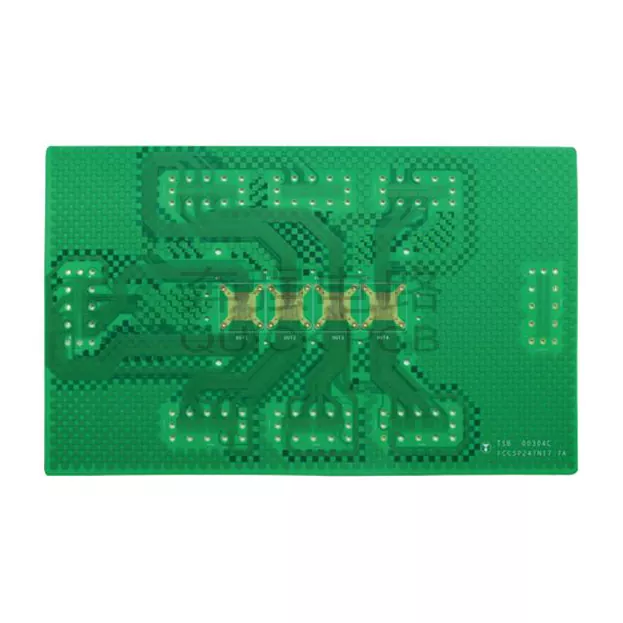

Le apparecchiature per l'imballaggio dei semiconduttori integrano il controllo del movimento meccanico, la gestione della temperatura, i sensori e le interfacce di comunicazione.
Queste macchine spesso funzionano continuamente in ambienti di fabbrica, richiedendo assemblaggi PCB con forte stabilità termica e affidabilità meccanica.
La tecnologia PCB rigido-flessibile può essere utilizzata in applicazioni in cui lo spazio di cablaggio è limitato o dove sono necessarie connessioni flessibili tra i moduli mobili.
Sebbene sia i PCB per apparecchiature a semiconduttore che i PCB di controllo industriale siano utilizzati nei sistemi di automazione, i loro requisiti di produzione sono diversi.
| Articolo | PCB industriale generale | PCB a semiconduttore |
|---|---|---|
| Funzione principale | Controllo delle apparecchiature e gestione dell'energia | Controllo di precisione, testing, elaborazione dati |
| Complessità del circuito | Densità media | Struttura multistrato ad alta densità |
| Struttura comune del PCB | 2-8 strati | 8-20+ strati, HDI, rigido-flessibile |
| Requisito del segnale | Comunicazione standard | Controllo del segnale ad alta velocità e precisione |
| Focus sulla produzione | Affidabilità di base | Consistenza del processo e stabilità elettrica |
| Ciclo di vita tipico dell'apparecchiatura | Diversi anni | Funzionamento continuo lungo |
Per i produttori di apparecchiature per semiconduttori, la coerenza dei PCB è spesso più importante del semplice raggiungimento di un basso costo di produzione.
Le apparecchiature a semiconduttore continuano a integrare più funzioni in unità di controllo più piccole. Le strutture PCB tradizionali potrebbero non fornire spazio di instradamento sufficiente per circuiti complessi.
Capacità Aisen:
Molti sistemi di semiconduttori includono processori ad alta velocità, moduli di comunicazione e circuiti di misurazione di precisione. Le modifiche allo spessore del rame, allo spessore del dielettrico o alla larghezza della linea possono influenzare le prestazioni dell'impedenza.
Aisen controlla i parametri chiave attraverso la selezione dei materiali, la precisione dell'immagine, il controllo dell'incisione e i test elettrici per mantenere una trasmissione stabile del segnale.
Le fabbriche di semiconduttori operano generalmente 24 ore al giorno, il che significa che i tempi di inattività delle apparecchiature possono creare significative perdite di produzione.
L'affidabilità del PCB dipende da:
Shenzhen Aisen Electronics Co., Ltd.fornisce servizi di produzione integrati di PCB e PCBA per fornitori di apparecchiature per semiconduttori.
| Capacità di produzione | Specifica |
|---|---|
| Conteggio degli strati PCB | 1-40 strati |
| Tipi di PCB | Multistrato, HDI, rigido-flessibile, FPC |
| Dimensione massima del circuito stampato | 730 mm×630 mm |
| Spessore finito | 0,3 mm-5,0 mm |
| Dimensioni della punta meccanica | 0,15 mm-6,5 mm |
| Microvia laser | 75μm-150μm |
| Spessore massimo del rame | 10 once |
| Linea/Spaziatura minima | 0,05 mm/0,05 mm |
| Capacità PCBA | Specifica |
|---|---|
| Dimensione minima del componente | 01005 chip |
| Diametro BGA | Speciale 0,22 mm |
| Passo minimo | Speciale 0,38 mm |
| Precisione del posizionamento SMT | ≤0,10 mm speciale |
| Dimensione massima dell'assieme | 810×490mm |
La produzione di PCB a semiconduttore richiede uno stretto controllo dalla fabbricazione dello strato interno all'ispezione finale.
Processo di produzione:
Preparazione del materiale → Imaging dello strato interno → Laminazione → Foratura CNC → Foratura laser → Placcatura in rame → Formazione del circuito → Maschera di saldatura → Trattamento superficiale → Ispezione AOI → Test elettrico
Per le schede a semiconduttore HDI, la foratura laser e la placcatura con microvia sono processi critici perché l'affidabilità della via influisce direttamente sul funzionamento a lungo termine delle apparecchiature.
Attrezzatura utilizzata:
La perforazione CNC di Han La perforazione laser di Han Esposizione LDI Incisione cosmica Ramatura PTH automatizzata Ispezione dell'AOI Ispezione a raggi XI produttori di apparecchiature per semiconduttori necessitano di fornitori stabili di PCB perché i guasti delle schede possono interrompere costosi sistemi di produzione. Aisen Electronics opera secondo i sistemi di gestione della qualità ISO9001, ISO14001 e IATF16949.
Metodi di ispezione
Obiettivi di qualità
Fattori chiave di affidabilità
La produzione di PCB a semiconduttore richiede più della semplice capacità di produzione multistrato. Richiede la comprensione delle applicazioni delle apparecchiature di precisione, del controllo delle tolleranze di produzione e dei requisiti di affidabilità a lungo termine.
Shenzhen Aisen Electronics Co., Ltd. combina le capacità di fabbricazione di PCB e di assemblaggio di PCBA, consentendo ai clienti di gestire lo sviluppo e la produzione attraverso un unico partner di produzione.
Con esperienza in PCB HDI, PCB rigido-flessibile, PCB ad alto numero di strati e assemblaggio SMT di precisione, Aisen Electronics fornisce ai produttori di apparecchiature per semiconduttori soluzioni affidabili di circuiti stampati, dai campioni tecnici alla produzione di massa.
Quali tipi di PCB sono comunemente utilizzati nelle apparecchiature per semiconduttori?
Le apparecchiature a semiconduttore utilizzano comunemente PCB multistrato, PCB HDI e PCB rigido-flessibile perché queste strutture supportano circuiti ad alta densità e sistemi di controllo complessi.
Aisen può produrre PCB HDI per applicazioni su semiconduttori?
SÌ. Aisen Electronics produce PCB HDI utilizzando la tecnologia di perforazione laser e microvia, supportando progetti di circuiti a linee sottili.
Qual è la differenza tra un PCB a semiconduttore e un normale PCB industriale?
Il PCB a semiconduttore richiede una maggiore densità del circuito, una tolleranza di produzione più stretta e una migliore stabilità a lungo termine perché controlla apparecchiature di produzione di precisione.
Aisen fornisce assemblaggi PCBA per semiconduttori?
SÌ. Aisen fornisce la fabbricazione di PCB combinata con servizi di assemblaggio SMT e DIP.
Quali apparecchiature di ispezione vengono utilizzate per la produzione di PCB a semiconduttore?
Le apparecchiature di ispezione includono AOI, ispezione a raggi X, tester di impedenza, sistemi di test elettrici e apparecchiature di analisi metallografica.
