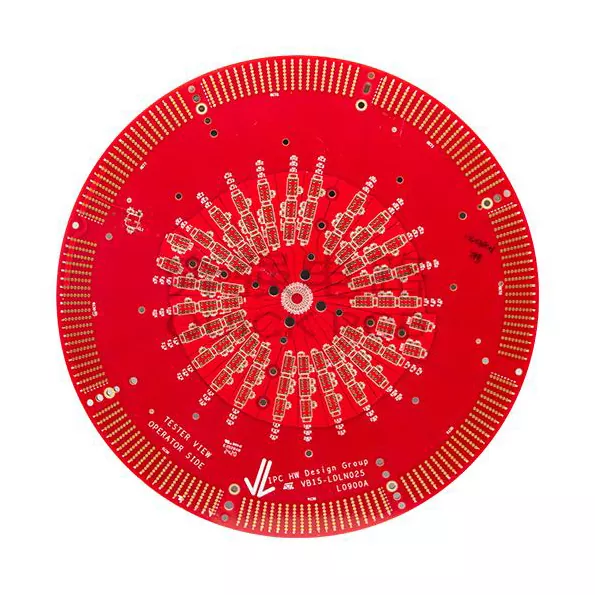

PCB per test su semiconduttori

I test sui semiconduttori richiedono un livello di controllo elettrico molto più elevato rispetto alle applicazioni elettroniche convenzionali.

Durante la validazione dei circuiti integrati e i test di produzione, anche piccole variazioni nella trasmissione del segnale, nell'impedenza o nella struttura del PCB possono influenzare i risultati della misurazione.

Aisen Electronics sviluppa PCB per test di semiconduttori con caratteristiche elettriche controllate per supportare applicazioni che richiedono prestazioni di test ripetibili, trasmissione precisa del segnale e affidabilità a lungo termine.

Perché i PCB per testare i semiconduttori richiedono considerazioni di progettazione speciali

Una scheda di test per semiconduttori non è semplicemente una piattaforma di connessione del circuito. Influisce direttamente sulla precisione con cui le apparecchiature di test misurano le prestazioni del dispositivo.

Il PCB deve gestire:

• Segnali digitali ad alta velocità
• Segnali analogici sensibili
• Domini di potere multipli
• Collegamenti dei componenti a passo fine
• Cicli di test ripetuti

La corretta progettazione dello stackup PCB, il controllo dell'impedenza, la strategia di messa a terra e la selezione dei materiali sono fattori critici per mantenere l'accuratezza dei test.

Controllo dell'integrità del segnale per i test sui semiconduttori

La qualità del segnale è uno dei requisiti più importanti nelle applicazioni di test dei semiconduttori.

I segnali di test ad alta velocità possono essere influenzati da:

• Riflessione del segnale
• Diafonia
• Perdita di trasmissione
• Interferenza elettromagnetica

Aisen Electronics supporta progetti PCB con impedenza controllata e strutture di instradamento ottimizzate per aiutare a mantenere una trasmissione stabile del segnale durante i test.

Le considerazioni chiave sulla progettazione includono:

• Controllo dell'impedenza differenziale
• Percorsi del segnale brevi e ottimizzati
• Ottimizzazione dello stackup dei livelli
• Gestione dei riferimenti a terra

Funzionalità di interconnessione ad alta densità per schede di test avanzate

I moderni pacchetti di semiconduttori continuano a diventare più piccoli, aumentando al contempo la complessità dei test.

I PCB per test avanzati di semiconduttori spesso richiedono:

• Routing di traccia fine
• Micro via
• Posizionamento di componenti densi
• Interconnessione multistrato

Aisen Electronics supporta la produzione di PCB HDI per applicazioni che richiedono layout compatti e collegamenti elettrici precisi.

Le funzionalità tipiche includono:

Applicazioni PCB per test su semiconduttori

Test funzionali dei circuiti integrati

I sistemi di test funzionali richiedono una trasmissione stabile del segnale tra le apparecchiature di test e i dispositivi a semiconduttore.

I progetti PCB devono supportare una comunicazione accurata tra controller, prese di test e interfacce dei dispositivi.

Test su wafer e pacchetti

I test a livello di wafer e di pacchetto comportano misurazioni elettriche altamente precise.

Le prestazioni del PCB influiscono:

• Ripetibilità del test
• Precisione del segnale
• Coerenza della misurazione

Convalida dei semiconduttori automobilistici

I chip automobilistici richiedono test approfonditi prima di entrare nei sistemi dei veicoli.

I PCB di prova utilizzati per la validazione dei semiconduttori automobilistici richiedono maggiore affidabilità e prestazioni elettriche stabili.

Le applicazioni includono:

• Test dei circuiti integrati di gestione dell'alimentazione
• Test dei controller automobilistici
• Convalida del chip del sensore

Test sui semiconduttori di potenza

I dispositivi di potenza generano carichi elettrici e termici più elevati durante i test.

I progetti di PCB per il test dei semiconduttori di potenza richiedono:

• Strutture pesanti in rame
• Gestione termica
• Capacità di corrente elevata
• Isolamento elettrico

Test di semiconduttori PCB rispetto a PCB standard

Processo di produzione per schede di test per semiconduttori

Le applicazioni di test sui semiconduttori richiedono un controllo di produzione più rigoroso perché la variazione del PCB può influenzare i risultati dei test.

Aisen Electronics gestisce le fasi critiche della produzione tra cui:

Controllo dei materiali e dell'impilamento

La selezione del materiale e la configurazione dello strato vengono valutate in base alla velocità del segnale, ai requisiti di frequenza e alle condizioni di test.

Formazione di circuiti di precisione

I processi di produzione di precisione garantiscono dimensioni precise delle tracce per layout di test densi di semiconduttori.

Verifica elettrica

Ogni PCB viene sottoposto a ispezione elettrica per confermare:

• Continuità del circuito
• Prestazioni di isolamento
• Requisiti di impedenza

Controllo di qualità finale

Prima della spedizione, i pannelli vengono ispezionati per verificarne l'accuratezza dimensionale, la qualità della superficie e la coerenza della produzione.

Selezione dei materiali per applicazioni di test sui semiconduttori

Different testing environments require different PCB materials.

La selezione del materiale può prendere in considerazione:

• Frequenza del segnale
• Requisiti termici
• Stabilità dimensionale
• Prestazioni dielettriche

Per le applicazioni di test dei semiconduttori ad alta velocità, i materiali di substrato adatti aiutano a ridurre la perdita di segnale e migliorare l'affidabilità della misurazione.

Supporto PCBA per apparecchiature di collaudo di semiconduttori

Aisen Electronics fornisce servizi di assemblaggio di PCB per produttori di apparecchiature di collaudo di semiconduttori.

I servizi includono:

• Approvvigionamento dei componenti
• Assemblaggio SMT
• Posizionamento preciso dei componenti
• Test elettrici
• Verifica funzionale

Ciò consente ai clienti di ottenere assemblaggi di sistemi di prova completi da un unico partner di produzione.

Controllo qualità

Le apparecchiature di collaudo dei semiconduttori richiedono prestazioni PCB costanti in lotti di produzione ripetuti.

Aisen Electronics applica controlli di qualità tra cui:

• Ispezione del materiale in entrata
• Ispezione ottica automatizzata (AOI)
• Test elettrici
• Monitoraggio del processo
• Ispezione finale

Ogni lotto di produzione viene monitorato per mantenere la coerenza della produzione.

Supporto tecnico per lo sviluppo di PCB per test su semiconduttori

I progetti di test dei semiconduttori spesso richiedono una stretta collaborazione tra produttori di PCB e progettisti di apparecchiature.

Aisen Electronics fornisce supporto tecnico tra cui:

• Consigli per lo stacking del PCB
• Revisione dell'integrità del segnale
• Analisi di producibilità
• Ottimizzazione della produzione

Ciò aiuta i clienti a ridurre i rischi di progettazione prima della produzione di massa.

Domande frequenti

Che ruolo gioca il circuito stampato nelle apparecchiature di collaudo dei semiconduttori?

La scheda circuitale fornisce il collegamento elettrico tra i sistemi di test e i dispositivi a semiconduttore durante i processi di misurazione e validazione. Deve trasferire i segnali di test in modo accurato mantenendo prestazioni stabili in condizioni di test ripetute.

Perché le applicazioni di test richiedono una maggiore precisione nella produzione di PCB?

I test sui semiconduttori comportano variazioni di segnale molto piccole e misurazioni elettriche ad alta velocità. Fattori di produzione come la precisione della larghezza della linea, la coerenza dell'impedenza, lo spessore del rame e l'allineamento degli strati possono influire direttamente sull'affidabilità del test.

In che modo il controllo dell'impedenza migliora le prestazioni dei test?

L'impedenza controllata aiuta a mantenere l'integrità del segnale durante la trasmissione ad alta velocità. Riduce la riflessione e la distorsione del segnale, il che è particolarmente importante per le applicazioni che implicano test avanzati di circuiti integrati e segnali ad alta frequenza.

Le tecnologie HDI sono adatte per piattaforme di test avanzate?

SÌ. Le strutture HDI consentono un instradamento più compatto attraverso microvie laser e circuiti a linee sottili. Sono adatti per testare sistemi in cui sono richiesti spazio limitato su scheda e connessioni ad alta densità.

Quali tipi di applicazioni di semiconduttori possono utilizzare queste soluzioni circuitali?

Queste schede sono comunemente utilizzate nelle apparecchiature di verifica dei circuiti integrati, nei sistemi di ispezione dei semiconduttori, nelle piattaforme di test dei chip, nei test dei dispositivi di potenza e nelle apparecchiature di convalida dei componenti elettronici.

Potete supportare lo sviluppo del prototipo prima della produzione di massa?

SÌ. Aisen Electronics fornisce supporto tecnico dalla revisione iniziale del progetto e dalla produzione di prototipi fino alla produzione in serie. Ciò aiuta i clienti a verificare le prestazioni elettriche e a ottimizzare i progetti prima della produzione su larga scala.

Fornite servizi completi di assemblaggio e collaudo?

SÌ. Oltre alla fabbricazione di PCB, Aisen Electronics supporta servizi PCBA tra cui approvvigionamento di componenti, assemblaggio SMT, ispezione e test elettrici in base ai requisiti del progetto.

Inizia il tuo progetto PCB di test sui semiconduttori con Aisen Electronics

Aisen Electronics Co., Ltd. fornisce soluzioni di produzione PCB di precisione per produttori di apparecchiature di collaudo di semiconduttori.

Il nostro obiettivo non è solo la produzione di PCB, ma anche aiutare i clienti a ottenere prestazioni elettriche stabili, risultati di test accurati e un funzionamento affidabile a lungo termine.

Contattaci aviolet@akesonpcb.comper discutere i requisiti del PCB per il test dei semiconduttori.
