In che modo una PCB del servomotore migliora l'affidabilità del controllo del movimento?

Riepilogo dell'articolo: A Scheda elettronica del servomotoreè una piattaforma elettronica fondamentale all'interno dei moderni servoazionamenti e apparecchiature di controllo del movimento. Deve gestire contemporaneamente la distribuzione dell'alimentazione, i segnali di feedback, la comunicazione, i circuiti di commutazione, i carichi termici e le interferenze elettromagnetiche. Quando il PCB è progettato o prodotto in modo inadeguato, possono verificarsi problemi come funzionamento instabile del motore, errori di posizionamento, calore eccessivo, errori di comunicazione e tempi di fermo imprevisti delle apparecchiature. Questo articolo spiega come funziona un PCB per servomotore, quali fattori di progettazione determinano l'affidabilità, come dovrebbero essere selezionati i materiali e le strutture degli strati, quali processi di produzione contano di più e come i produttori possono ridurre i rischi tecnici e di produzione. Spiega anche come Shenzhen Aisen Electronics Co.,Ltd. supporta i requisiti personalizzati di PCB e PCBA per servomotori per l'automazione industriale, la robotica, le apparecchiature CNC, i macchinari per semiconduttori e altre applicazioni di movimento di precisione.

Sommario

1. Cos'è un PCB del servomotore?
2. Perché il PCB è così importante in un sistema di servomotori?
3. Quali funzioni svolge un PCB del servomotore?
4. Quali fattori di progettazione determinano l'affidabilità del PCB del servomotore?
5. Come dovrebbero essere selezionati i materiali PCB?
6. Come può un PCB del servomotore gestire il calore?
7. Come è possibile migliorare l'integrità del segnale e la compatibilità elettromagnetica?
8. Come viene prodotto un PCB affidabile per un servomotore?
9. A quali test dovrebbe essere sottoposto il PCB di un servomotore?
10. Dove vengono utilizzati i PCB dei servomotori?
11. Come possono gli acquirenti selezionare il giusto produttore di PCB per servomotori?
12. Perché scegliere Shenzhen Aisen Electronics Co., Ltd.?
13. Domande frequenti
14. Conclusione

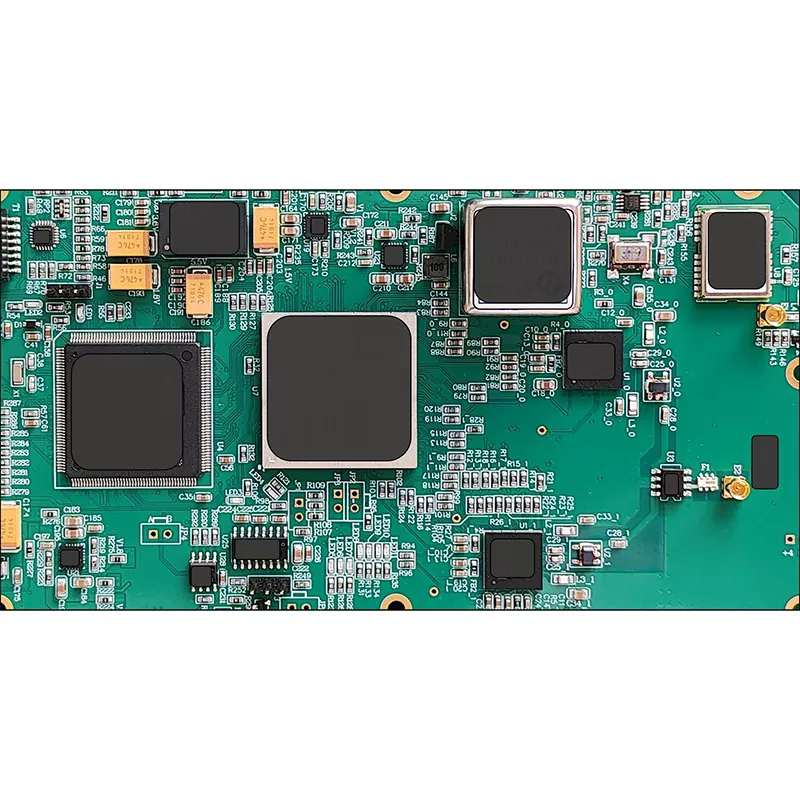

1. Che cos'è un PCB del servomotore?

Un PCB per servomotore è un circuito stampato specializzato sviluppato per servoazionamenti, servocontroller, unità di controllo motore e sistemi di movimento di precisione. A differenza di un PCB di controllo generico, spesso deve gestire i requisiti simultanei di trasmissione di potenza ad alta corrente, commutazione rapida, segnali di feedback sensibili, interfacce di comunicazione, gestione termica e compatibilità elettromagnetica.

In un tipico servosistema, il motore è solo una parte dell'intera architettura di controllo del movimento. Il controller determina il movimento desiderato, il servoazionamento elabora le informazioni di controllo e fornisce energia elettrica al motore, mentre un encoder o un altro dispositivo di feedback segnala continuamente la posizione, la velocità o lo stato operativo del motore. Il PCB fornisce l'infrastruttura elettrica che consente a queste diverse funzioni di lavorare insieme.

Ciò rende le prestazioni del PCB direttamente rilevanti per la precisione del movimento e la stabilità del sistema. Una scheda con una capacità di corrente inadeguata potrebbe surriscaldarsi. I segnali dell'encoder indirizzati in modo inadeguato possono diventare soggetti a interferenze. Un isolamento insufficiente tra i circuiti di alimentazione e di controllo può creare rumore elettrico. Giunti di saldatura deboli o materiali non idonei possono ridurre l'affidabilità durante il funzionamento industriale continuo.

Per questo motivo, la produzione di PCB per servomotori richiede molto più della semplice riproduzione di uno schema circuitale. La scheda deve essere progettata in base alle condizioni elettriche, meccaniche, termiche e ambientali dell'apparecchiatura finale.

2. Perché il PCB è così importante in un sistema di servomotori?

I servosistemi sono progettati per movimenti controllati e ripetibili. Applicazioni quali posizionamento robotico, lavorazione CNC, assemblaggio automatizzato, produzione di semiconduttori e movimentazione di materiali di precisione possono richiedere rapide accelerazioni, decelerazioni, frequenti cambi di direzione e feedback continuo.

Durante queste operazioni, il PCB può subire notevoli stress elettrici e termici. La scheda deve mantenere connessioni stabili anche quando la corrente cambia rapidamente e i componenti di commutazione generano calore e rumore elettromagnetico.

Un PCB del servomotore ben progettato aiuta a risolvere diversi punti critici comuni dei clienti:

• Instabilità motoria imprevista:La corretta distribuzione dell'alimentazione e l'instradamento del segnale aiutano a mantenere un comportamento elettrico coerente.
• Errori di posizionamento:L'instradamento controllato e la messa a terra adeguata possono proteggere i segnali dell'encoder e del feedback dalle interferenze.
• Problemi termici:Rame pesante, passaggi termici, piani in rame e materiali appropriati possono migliorare il trasferimento di calore.
• Interruzioni della comunicazione:L'impedenza e la separazione del segnale adeguate supportano interfacce di comunicazione industriale affidabili.
• Incoerenza della produzione:I processi di produzione e ispezione controllati riducono le variazioni tra i lotti.
• Cicli di sviluppo lunghi:Una revisione ingegneristica precoce può identificare i problemi di producibilità prima dell'inizio della produzione.

Il PCB funge quindi da collegamento critico tra alimentazione elettrica, logica di controllo, dispositivi di feedback e sistemi di comunicazione esterni.

3. Quali funzioni svolge un PCB del servomotore?

L'architettura esatta varia in base al tipo di motore, alla topologia dell'azionamento, alla tensione, alla corrente, al protocollo di comunicazione e ai requisiti delle apparecchiature. Tuttavia, una PCB del servomotore esegue comunemente diverse funzioni interconnesse.

Poiché queste funzioni sono interconnesse, le decisioni sul layout del PCB prese in un'area possono influenzare le prestazioni di un'altra. Una traccia di potenza, ad esempio, non dovrebbe essere considerata indipendentemente dai vicini circuiti di feedback di basso livello.

4. Quali fattori di progettazione determinano l'affidabilità del PCB del servomotore?

La progettazione affidabile del PCB del servomotore inizia con la comprensione delle condizioni operative effettive piuttosto che con la selezione di specifiche standard della scheda. Diversi parametri ingegneristici meritano particolare attenzione.

Capacità di carico correnteè una delle prime considerazioni. L'ampiezza della traccia, lo spessore del rame, la struttura piana, la configurazione delle vie e la selezione del connettore devono corrispondere alla corrente operativa e alle condizioni transitorie previste.

Impilazione degli stratiè altrettanto importante per le schede complesse. La costruzione multistrato può fornire piani di alimentazione e di terra dedicati, migliorare la densità di instradamento, abbreviare i percorsi di ritorno e creare una migliore separazione tra i circuiti sensibili e ad alta potenza.

Instradamento del feedbackmerita una trattazione speciale perché i segnali dell'encoder possono essere notevolmente più sensibili alle interferenze rispetto ai circuiti di potenza. Percorsi del segnale più brevi, piani di riferimento appropriati, instradamento controllato e strategie di messa a terra efficaci possono aiutare a mantenere la qualità del segnale.

Vincoli meccanicidovrebbe anche essere considerato. I servoazionamenti possono avere dimensioni dell'involucro, posizioni dei connettori, requisiti dei fori di montaggio e limitazioni di altezza dei componenti rigidi. Un PCB elettricamente corretto ma meccanicamente incompatibile può comunque causare costose riprogettazioni.

Per applicazioni impegnative, gli ingegneri dovrebbero valutare:

• Tensione e corrente di funzionamento
• Condizioni di carico di punta e continuo
• Frequenza di commutazione
• Temperature ambientali e dei componenti
• Architettura del feedback motore
• Protocolli di comunicazione
• Dimensioni della scheda e requisiti di montaggio
• Vita utile prevista
• Quantità di produzione
• Ispezione e test richiesti

5. Come dovrebbero essere selezionati i materiali PCB?

La selezione del materiale dovrebbe basarsi sull'ambiente operativo effettivo e sui requisiti elettrici piuttosto che scegliere semplicemente il substrato dal costo più basso.

La selezione del materiale dovrebbe tenere conto anche delle caratteristiche dielettriche, delle prestazioni termiche, della stabilità meccanica, dello spessore della scheda, dei requisiti di rame e del processo di produzione previsto.

6. Come può un PCB del servomotore gestire il calore?

La gestione termica è una considerazione importante nella servoelettronica perché i dispositivi di commutazione, i semiconduttori di potenza, gli elementi resistivi e altri componenti possono generare una notevole quantità di calore durante il funzionamento continuo.

Una temperatura eccessiva può accelerare l'invecchiamento del materiale, aumentare lo stress dei componenti, modificare le caratteristiche elettriche e ridurre l'affidabilità a lungo termine. La progettazione termica deve quindi iniziare nella fase di layout del PCB.

Gli approcci comuni includono:

• Aumento dello spessore del rame:Il rame più pesante può supportare una corrente più elevata e distribuire il calore in modo più efficace.
• Utilizzando vias termici:I via possono trasferire il calore tra gli strati del PCB e verso un percorso termico adatto.
• Creazione di grandi aree in rame:Adeguati piani in rame possono aiutare a diffondere il calore e ridurre i punti caldi localizzati.
• Ottimizzazione del posizionamento dei componenti:I componenti ad alta potenza dovrebbero essere posizionati tenendo presente il comportamento termico e il flusso d'aria.
• Selezione dei materiali appropriati:Substrati ad alta TG o specializzati possono essere appropriati per applicazioni a temperature elevate.
• Bilanciamento della distribuzione del rame:Un corretto equilibrio del rame può aiutare a migliorare la consistenza della produzione e la stabilità della scheda.

Le prestazioni termiche devono essere valutate insieme all'involucro, al metodo di raffreddamento, al flusso d'aria, alla selezione dei componenti e al ciclo di lavoro previsto. Un PCB non può compensare da solo una strategia di raffreddamento a livello di sistema inadeguata.

7. Come è possibile migliorare l'integrità del segnale e la compatibilità elettromagnetica?

I servosistemi contengono due ambienti elettrici fondamentalmente diversi: circuiti di commutazione e alimentazione ad alta energia e circuiti di controllo e feedback di basso livello. Mantenere questi domini adeguatamente organizzati è essenziale.

Il feedback dell'encoder, i segnali dei sensori, CAN, RS485, Ethernet industriale e altre interfacce di comunicazione possono essere influenzati dal rumore di commutazione e da percorsi sfavorevoli della corrente di ritorno.

Diverse pratiche PCB possono aiutare a ridurre questi rischi:

1. Separare il routing sensibile del segnale dai percorsi di commutazione ad alta corrente.
2. Fornire piani di riferimento appropriati per i segnali critici.
3. Mantenere compatti i circuiti di corrente ad alta frequenza.
4. Utilizzare strategie di messa a terra e di ritorno adeguate.
5. Impedenza di controllo dove l'interfaccia lo richiede.
6. Ridurre al minimo i passaggi e le discontinuità non necessari nei percorsi ad alta velocità.
7. Posizionare i componenti di filtraggio e protezione in prossimità delle relative interfacce.
8. Rivedere il posizionamento del connettore per ridurre l'accoppiamento non necessario.

Queste tecniche non eliminano tutti i problemi EMC poiché il comportamento elettromagnetico finale dipende anche dal cablaggio, dai connettori, dal design dell'involucro, dalla messa a terra, dalle caratteristiche del motore e dall'installazione del sistema. Tuttavia, un PCB progettato con cura fornisce una solida base per prestazioni affidabili a livello di sistema.

8. Come viene prodotto un PCB affidabile per un servomotore?

La qualità della produzione può essere importante quanto la progettazione del circuito originale. Un layout tecnicamente eccellente può comunque fallire se la perforazione, la registrazione degli strati, la placcatura in rame, la saldatura o l'ispezione non sono adeguatamente controllate.

Un processo produttivo controllato prevede generalmente le seguenti fasi:

1. Revisione ingegneristica:File Gerber, specifiche, impilamento, distinta base, disegni e requisiti speciali vengono controllati prima della produzione.
2. Preparazione del materiale:Il substrato e i materiali in rame vengono selezionati in base alle specifiche approvate.
3. Formazione del circuito dello strato interno:L'imaging e l'incisione creano i modelli di circuiti interni richiesti per le schede multistrato.
4. Laminazione a strati:Gli strati interni sono incollati a temperatura e pressione controllate.
5. Foratura CNC:I fori passanti e le vie vengono prodotti secondo i dati tecnici.
6. Placcatura in rame:Il rame conduttivo viene depositato per stabilire connessioni interstrato affidabili.
7. Elaborazione dello strato esterno:I circuiti esterni vengono formati e ispezionati.
8. Maschera di saldatura e finitura superficiale:Vengono applicate adeguate protezioni e finiture di contatto.
9. Test elettrici:La continuità e l'isolamento vengono controllati come richiesto.
10. Ispezione finale:Vengono verificate le dimensioni, l'aspetto, la lavorazione e i requisiti specifici del cliente.

Per progetti complessi di PCB per servomotori, la revisione tecnica prima della produzione in serie è particolarmente preziosa. I potenziali problemi che riguardano la larghezza della traccia, la dimensione del foro, le strutture termiche, le distanze dei componenti o l'accumulo possono spesso essere identificati prima che diventino problemi di produzione.

9. A quali test dovrebbe essere sottoposto il PCB del servomotore?

I requisiti di test dipendono dalla funzione della scheda e dalle specifiche del cliente. Una combinazione di ispezione automatizzata, test elettrici e verifica dimensionale può fornire un controllo della produzione più efficace rispetto alla sola ispezione visiva.

Per i prodotti PCB per servomotori assemblati, la verifica funzionale può essere particolarmente utile perché valuta la scheda in relazione al comportamento operativo previsto anziché controllare solo i singoli collegamenti elettrici.

10. Dove vengono utilizzati i PCB dei servomotori?

La tecnologia PCB per servomotori è rilevante ovunque sia richiesto un movimento preciso, ripetibile e controllato elettronicamente. Le applicazioni tipiche includono:

• Automazione industriale:Servoazionamenti, apparecchiature di produzione automatizzate, sistemi di trasporto e controller di movimento.
• Robotica:Bracci robotici, apparecchiature a guida automatizzata, piattaforme di posizionamento e automazione collaborativa.
• Macchine CNC:Macchine utensili che richiedono movimenti coordinati e precisi.
• Attrezzatura per semiconduttori:Sistemi di lavorazione, ispezione, movimentazione e posizionamento di precisione dei wafer.
• Automazione medica:Attrezzature automatizzate e meccanismi di precisione che richiedono movimenti controllati.
• Macchine per l'imballaggio:Movimento sincronizzato ad alta velocità e posizionamento preciso.
• Produzione intelligente:Sistemi di produzione intelligenti che integrano controllo del movimento e comunicazione industriale.
• Strumenti di precisione:Apparecchiature in cui la ripetibilità e l'accuratezza del feedback sono essenziali.

L'architettura esatta del PCB dovrebbe sempre essere adattata alle specifiche elettriche dell'apparecchiatura e alle condizioni ambientali, anziché dare per scontato che un design universale della scheda sia adatto a ogni applicazione servo.

11. In che modo gli acquirenti possono selezionare il giusto produttore di PCB per servomotori?

La scelta di un fornitore basata solo sul prezzo PCB preventivato può creare successivamente costi nascosti. Per le applicazioni servo, gli acquirenti dovrebbero valutare la capacità ingegneristica, la coerenza della produzione, le risorse di test, le opzioni dei materiali e la scalabilità della produzione.

Una checklist pratica per la valutazione dei fornitori comprende:

• Esperienza con applicazioni PCB industriali e di controllo del movimento
• Capacità di produrre circuiti stampati multistrato
• Possibilità di realizzare progetti in rame pesante quando richiesto
• Esperienza di routing HDI o ad alta densità per prodotti compatti
• Opzioni adatte di materiali e finiture superficiali
• Supporto tecnico prima della produzione
• AOI e capacità di test elettrici
• Opzioni di assemblaggio PCBA e test funzionali
• Supporto alla produzione di prototipi e piccoli lotti
• Capacità scalabile per la produzione in volumi
• Procedure documentate di gestione della qualità
• Comunicazione chiara durante le modifiche tecniche

È utile anche fornire informazioni tecniche complete in fase di preventivo. File Gerber, dati BOM, requisiti di impilamento, disegni di assemblaggio, dimensioni della scheda, requisiti di rame, finitura superficiale, condizioni operative e requisiti di test possono aiutare un produttore a fornire una valutazione tecnica più accurata.

12. Perché scegliere Shenzhen Aisen Electronics Co., Ltd.?

Shenzhen Aisen Electronics Co., Ltd.fornisce produzione personalizzata di PCB e PCBA per applicazioni elettroniche esigenti. Le sue soluzioni PCB per servomotori sono destinate all'automazione industriale, alla robotica, ai macchinari CNC, alle apparecchiature per semiconduttori e alle applicazioni di controllo del movimento di precisione.

L'approccio produttivo combina la fabbricazione di PCB, la revisione tecnica, l'assemblaggio, l'approvvigionamento dei componenti, l'ispezione e il test. Questa struttura integrata può aiutare i clienti a ridurre il coordinamento tra più fornitori e a mantenere una maggiore coerenza dallo sviluppo del prototipo alla produzione in serie.

Per progetti che prevedono il controllo di motori ad alta corrente, instradamento multistrato compatto, segnali di feedback sensibili o condizioni termiche impegnative, la comunicazione tempestiva tra il produttore del PCB e il team di progettazione può essere particolarmente preziosa.

Invece di considerare la produzione come la fase finale dopo il completamento della progettazione, i clienti possono coinvolgere il produttore di PCB durante la revisione tecnica. Questo approccio può scoprire potenziali problemi di producibilità, migliorare la selezione dei materiali, ottimizzare le strutture di impilamento e ridurre le iterazioni non necessarie del prototipo.

13. Domande frequenti

A cosa serve il PCB del servomotore?

Una PCB del servomotore viene utilizzata all'interno dei servoazionamenti e delle apparecchiature di controllo del movimento per supportare la distribuzione dell'alimentazione, il controllo del motore, l'elaborazione del feedback, la comunicazione, la gestione del segnale e altre funzioni elettroniche necessarie per il funzionamento controllato del motore.

Cosa rende diverso un PCB per servomotore da un PCB di controllo standard?

I PCB dei servomotori spesso devono adattarsi a rapidi cambiamenti di corrente, rumore di commutazione, stress termico, feedback sensibile dell'encoder e comunicazione in tempo reale. La disposizione elettrica e la selezione dei materiali richiedono pertanto maggiore attenzione all'integrità dell'alimentazione, all'integrità del segnale, alla gestione termica e alla compatibilità elettromagnetica.

Il PCB di un servomotore può utilizzare una struttura multistrato?

SÌ. La costruzione multistrato è spesso utile per servoelettronica complessi perché fornisce ulteriore spazio di instradamento e consente di organizzare in modo più efficace le strutture di alimentazione, terra e segnale.

Quando dovrebbe essere preso in considerazione il rame pesante?

Il rame pesante può essere appropriato quando la scheda deve trasportare una corrente relativamente elevata o gestire carichi termici significativi legati alla potenza. Lo spessore del rame richiesto deve essere determinato in base alla corrente effettiva, alla geometria della traccia, all'aumento della temperatura e alla struttura del PCB.

Come si possono proteggere i segnali dell'encoder dalle interferenze?

Un'attenta pianificazione dei livelli, la separazione del segnale, una messa a terra adeguata, percorsi di ritorno controllati, circuiti compatti ad alta corrente e un'adeguata protezione dell'interfaccia possono aiutare a ridurre le interferenze. Dovrebbe essere presa in considerazione anche la progettazione EMC a livello di cavo e sistema.

Può Shenzhen Aisen Electronics Co., Ltd. fornire PCBA e PCB nudi?

SÌ. Shenzhen Aisen Electronics Co., Ltd. fornisce la fabbricazione di PCB insieme all'assemblaggio SMT, l'assemblaggio a foro passante, l'approvvigionamento dei componenti, l'ispezione e il test per progetti che richiedono una soluzione PCBA integrata.

Quali informazioni devono essere fornite quando si richiede un preventivo per il PCB del servomotore?

Le informazioni utili includono file Gerber, distinta base, dimensioni PCB, numero di strati, spessore del rame, spessore della scheda, requisiti dei materiali, finitura superficiale, impilamento, disegni di assemblaggio, informazioni sui componenti, volume annuale ed eventuali requisiti elettrici o ambientali speciali.

È possibile personalizzare i PCB dei servomotori per diversi sistemi motore?

SÌ. La struttura del PCB, il materiale, lo spessore del rame, il numero di strati, la strategia di instradamento, i connettori, la progettazione termica e la configurazione dell'assieme possono essere adattati ai requisiti di diversi servoazionamenti e sistemi di controllo del movimento.

14. Conclusione

Un affidabile PCB per servomotore è molto più di un semplice supporto per componenti elettronici. Si tratta di una piattaforma elettrica attentamente progettata che deve coordinare potenza, controllo, feedback, comunicazione, gestione termica e requisiti meccanici all'interno di un esigente ambiente di controllo del movimento.

I fattori più importanti includono un'architettura PCB adeguata, una capacità di corrente sufficiente, un design termico efficace, l'instradamento controllato del segnale, materiali adatti, connessioni interstrato affidabili, coerenza di produzione e ispezione completa. Quando questi elementi vengono considerati insieme, il PCB può fornire una base più solida per un funzionamento del servo accurato e stabile.

Per i produttori di apparecchiature, gli integratori di automazione, le aziende di robotica, i costruttori di macchine CNC e altri sviluppatori di elettronica industriale, la scelta di un partner di produzione esperto può ridurre i rischi di sviluppo e migliorare l'uniformità della produzione.Shenzhen Aisen Electronics Co., Ltd.supporta progetti PCB e PCBA per servomotori personalizzati, dalla valutazione ingegneristica e produzione di prototipi all'assemblaggio, test e produzione in serie.
