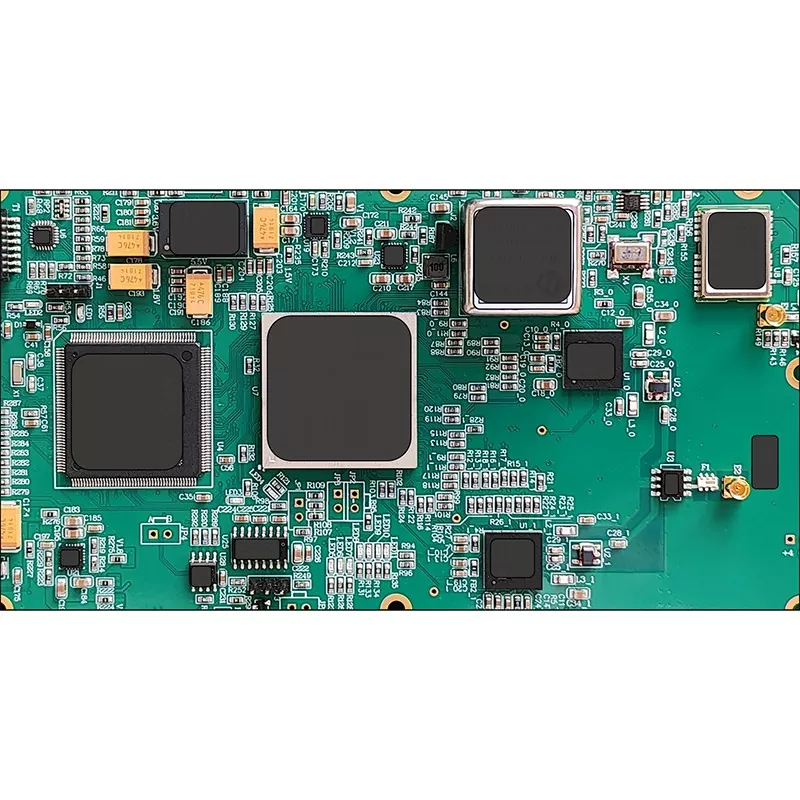

Scheda elettronica del servomotore

I sistemi di servomotori sono ampiamente utilizzati nelle apparecchiature di automazione dove la precisione di posizionamento, la velocità di risposta e la stabilità a lungo termine sono fondamentali. La scheda circuitale all'interno di un servoazionamento funge da piattaforma di connessione tra moduli di potenza, unità di controllo, sensori di feedback e interfacce di comunicazione, influenzando direttamente le prestazioni del sistema.

Shenzhen Aisen Electronics Co., Ltd. è specializzata nella produzione di PCB personalizzati per servomotori per l'automazione industriale, la robotica, le apparecchiature CNC, i macchinari per semiconduttori e i sistemi di controllo di precisione. Con oltre 20 anni di esperienza nella produzione di PCB, Aisen fornisce soluzioni PCB e PCBA affidabili basate su capacità di produzione avanzate, supporto tecnico e rigorosa gestione della qualità.

A differenza delle schede di controllo convenzionali, i PCB dei servomotori devono gestire segnali di commutazione ad alta frequenza, trasmissione di corrente elevata, stress termico e comunicazione di feedback sensibile. Aisen combina la tecnologia PCB multistrato, la lavorazione del rame pesante, la capacità di produzione HDI e metodi di test professionali per supportare applicazioni di controllo del movimento impegnative.

Dalla verifica del prototipo alla produzione in serie, Aisen collabora con clienti globali per ottimizzare le strutture PCB, selezionare materiali adatti e produrre circuiti stampati che soddisfano i requisiti di affidabilità industriale.

Soluzioni per applicazioni di movimento di precisione

I servosistemi sono comunemente installati in apparecchiature in cui anche piccoli errori di segnale o una trasmissione di potenza instabile possono influenzare la precisione della macchina. La progettazione del PCB deve coordinare più funzioni, tra cui il controllo dell'azionamento del motore, l'elaborazione del feedback dell'encoder, la trasmissione della comunicazione e la gestione dell'alimentazione.

Le soluzioni PCB Aisen Servo Motor sono applicate in:

Attraverso il layout del circuito ottimizzato, la progettazione a impedenza controllata e processi di produzione affidabili, Aisen aiuta i clienti a migliorare la stabilità delle apparecchiature e l'efficienza operativa.

Capacità produttiva e forza produttiva

Shenzhen Aisen Electronics Co., Ltd. gestisce uno stabilimento di produzione di 50.000㎡ con 20 linee di produzione e una capacità di produzione annua di circa 2 milioni di metri quadrati di circuiti stampati.

L'azienda si concentra sulla produzione di PCB ad alta precisione, inclusi PCB rigidi da 1 a 40 strati, schede rigido-flessibili, schede HDI, schede ad alta frequenza, PCB a base di alluminio e schede in rame pesante.

La capacità produttiva di Aisen include:

Con attrezzature di produzione avanzate, tra cui perforatrici CNC ad alta precisione e sistemi di ispezione automatizzati, Aisen supporta sia lo sviluppo di prototipi che la produzione su larga scala.

Considerazioni sulle prestazioni elettriche e sulla progettazione

Le applicazioni di servocontrollo combinano circuiti di alimentazione e segnali elettronici sensibili in uno spazio limitato sul PCB. Una progettazione affidabile richiede un'attenta considerazione della capacità di corrente, della trasmissione del segnale, della dissipazione del calore e della compatibilità elettromagnetica.

Circuito di potenza e gestione della corrente

I servoazionamenti subiscono spesso rapidi cambiamenti di corrente durante l'accelerazione, la frenata e la variazione del carico. Se la progettazione del PCB in rame è insufficiente, la generazione eccessiva di calore potrebbe compromettere l'affidabilità del sistema.

Aisen supporta la produzione di PCB in rame pesante con spessore di rame fino a 6 once. Questa tecnologia migliora la capacità di trasporto di corrente e aiuta a mantenere un funzionamento stabile in applicazioni ad alta intensità energetica.

La valutazione ingegneristica comprende la selezione dello spessore del rame, il calcolo della larghezza della traccia, tramite l'ottimizzazione della struttura e la progettazione della distribuzione dell'energia per soddisfare condizioni operative specifiche.

Segnale di feedback e affidabilità della comunicazione

I servosistemi dipendono da segnali di feedback accurati provenienti da encoder e sensori. Un instradamento inadeguato o un'interferenza elettromagnetica possono ridurre la precisione del posizionamento o influire sulla stabilità della comunicazione.

Aisen provides PCB solutions supporting:

• Circuiti di retroazione dell'encoder
• Comunicazione PUÒ
• Interfacce RS485
• Connessioni Ethernet industriali
• Trasmissione del segnale ad alta velocità

Attraverso l'ottimizzazione dell'impilamento dei livelli, della struttura di messa a terra, del controllo dell'impedenza e del design della separazione del segnale, Aisen aiuta a mantenere una comunicazione affidabile tra controller, azionamenti e motori.

Controllo termico per il funzionamento a lungo termine

Il funzionamento continuo in ambienti industriali genera calore dai componenti di potenza e dai dispositivi di commutazione. Una gestione termica efficace è importante per mantenere le prestazioni del PCB e prolungare la durata delle apparecchiature.

Aisen applica diversi metodi di progettazione termica in base ai requisiti dell'applicazione, inclusi strati di rame pesanti, vie termiche, ottimizzazione del bilancio del rame e selezione dei materiali adeguati.

Per gli ambienti ad alta temperatura, gli ingegneri possono consigliare materiali ad alto TG o strutture PCB personalizzate per migliorare la resistenza termica.

Selezione del materiale in base alle condizioni di applicazione

Servosistemi diversi hanno requisiti elettrici e ambientali diversi. Aisen fornisce consigli sui materiali in base alla temperatura di lavoro, alla richiesta di potenza, alla frequenza del segnale e alla durata prevista.

Processo di produzione controllato

I circuiti servo integrano la trasmissione di potenza, i segnali di controllo e le funzioni di comunicazione. Ogni fase di produzione richiede un rigoroso controllo del processo per garantire prestazioni elettriche e coerenza della produzione.

Revisione tecnica prima della produzione

Prima dell'inizio della produzione, gli ingegneri Aisen esaminano i file di progettazione del cliente, inclusi i file Gerber, le specifiche PCB, i requisiti di impilamento e le informazioni sulla distinta base.

La revisione ingegneristica valuta:

• Producibilità del circuito
• Struttura di instradamento del segnale
• Progettazione termica
• Distribuzione dell'energia
• Fattibilità della produzione

Questo processo aiuta a identificare potenziali rischi di produzione prima della produzione di massa.

Formazione di circuiti di precisione

Per le schede multistrato, gli strati interni vengono prodotti attraverso processi di imaging, incisione e ispezione di precisione.

Il controllo avanzato della produzione garantisce:

• Schemi circuitali accurati
• Allineamento stabile dei livelli
• Collegamento elettrico affidabile

L'ispezione AOI viene eseguita durante la produzione per rilevare potenziali difetti in una fase iniziale.

Incollaggio degli strati e lavorazione dei fori

Le strutture multistrato vengono incollate in condizioni di temperatura e pressione controllate.

La tecnologia di perforazione CNC viene utilizzata per creare fori passanti e vie affidabili, garantendo una corretta connessione tra gli strati PCB.

Per progetti complessi, la foratura di precisione aiuta a ottenere un percorso compatto e prestazioni elettriche migliorate.

Ramatura e trattamento superficiale

La placcatura in rame crea connessioni affidabili tra gli strati del PCB e migliora la capacità di trasmissione della corrente.

Aisen controlla la consistenza dello spessore del rame durante tutta la produzione. Le finiture superficiali disponibili includono ENIG, HASL, OSP, Immersion Silver e Immersion Tin in base alle esigenze del cliente.

Ispezione e verifica elettrica

Prima della spedizione, ogni tavola viene sottoposta a procedure di ispezione complete.

I test includono:

• Ispezione dell'AOI
• Test della sonda volante
• Test di continuità elettrica
• Controllo dimensionale
• Ispezione dell'aspetto finale

Questi controlli di qualità garantiscono che i prodotti consegnati soddisfino le specifiche del cliente.

Servizi integrati di assemblaggio PCB

Oltre alla fabbricazione di PCB, Shenzhen Aisen Electronics Co., Ltd. fornisce servizi completi di produzione di PCBA per aiutare i clienti a semplificare la gestione dei fornitori.

La capacità di assemblaggio comprende il posizionamento SMT, l'assemblaggio a foro passante, l'approvvigionamento dei componenti e il test funzionale.

Aisen supporta:

Questo modello di produzione integrato consente ai clienti di passare in modo efficiente dalla convalida del prototipo alla produzione commerciale.

Supporto tecnico per progetti personalizzati

Ogni servosistema ha requisiti diversi a seconda del tipo di motore, dell'ambiente di lavoro, del metodo di controllo e del livello di potenza.

Aisen fornisce supporto tecnico durante l'intero processo di sviluppo, compresa l'ottimizzazione dello stack-up del PCB, la selezione dei materiali, il miglioramento del circuito di alimentazione e l'analisi di fattibilità della produzione.

Per le applicazioni di controllo del movimento ad alte prestazioni, gli ingegneri valutano:

• Requisiti attuali
• Condizioni di dissipazione del calore
• Rischi di interferenza del segnale
• Requisiti di comunicazione
• Affidabilità della produzione

Questa cooperazione aiuta i clienti a ridurre i rischi di sviluppo e a migliorare la coerenza del prodotto.

Gestione della qualità durante tutta la produzione

Le applicazioni servo solitamente operano in ambienti industriali in cui l'affidabilità del PCB influisce direttamente sulle prestazioni delle apparecchiature.

Shenzhen Aisen Electronics Co., Ltd. segue i sistemi di gestione della qualità ISO9001, ISO14001 e IATF16949 durante tutta la produzione.

L’azienda mantiene rigorosi obiettivi di qualità:

La gestione della qualità comprende l'ispezione dei materiali in entrata, il monitoraggio della produzione e la verifica del prodotto finale.

Perché i clienti globali scelgono Aisen

Con oltre 20 anni di esperienza nella produzione di PCB, Shenzhen Aisen Electronics Co., Ltd. fornisce un supporto di produzione affidabile ai clienti di elettronica industriale in tutto il mondo.

I vantaggi di Aisen includono:

Infrastruttura di produzione avanzata

L'azienda possiede un impianto di produzione di PCB su larga scala con attrezzature avanzate, linee di produzione multiple e sistemi di ispezione professionali.

Esperienza in applicazioni ad alta affidabilità

I prodotti PCB Aisen sono utilizzati nell'elettronica automobilistica, nei sistemi di controllo industriale, nelle apparecchiature di comunicazione 5G, nei moduli di accumulo di energia, nelle apparecchiature mediche e nelle applicazioni di produzione intelligente.

Capacità di produzione flessibile

Aisen supporta:

Produzione di prototipi
Ordini in piccoli lotti
Produzione in volumi medi
Produzione su larga scala

Collaborazione ingegneristica

Dalla revisione iniziale del progetto alla produzione finale, Aisen lavora a stretto contatto con i clienti per migliorare le prestazioni, la producibilità e l'efficienza produttiva dei PCB.

Domande frequenti

Cos'è un PCB del servomotore?

Un PCB del servomotore è un circuito specializzato utilizzato nei servoazionamenti e nei sistemi di controllo del movimento. Gestisce la distribuzione dell'alimentazione, i segnali di controllo, le interfacce di comunicazione e i segnali di feedback necessari per un funzionamento accurato del motore.

Che tipo di PCB viene comunemente utilizzato nei servosistemi?

Le applicazioni servo utilizzano comunemente PCB multistrato, PCB in rame pesante, schede HDI e materiali ad alto TG a seconda dei requisiti di alimentazione, della complessità del circuito e delle condizioni ambientali.

Aisen può produrre schede personalizzate per applicazioni servo?

SÌ. Shenzhen Aisen Electronics Co., Ltd. fornisce produzione PCB personalizzata in base alle esigenze del cliente, inclusi numero di strati, materiali, spessore del rame, finitura superficiale ed esigenze di assemblaggio.

Aisen fornisce servizi di assemblaggio?

SÌ. Aisen fornisce soluzioni PCBA complete tra cui fabbricazione PCB, assemblaggio SMT, approvvigionamento di componenti, test e ispezione finale.

Quali file sono necessari per il preventivo?

I clienti solitamente forniscono:

File Gerber
Specifiche del PCB
Requisiti di accumulo
File distinta base
Disegni di assemblaggio
Requisiti tecnici

Aisen può produrre design in rame pesante?

SÌ. Aisen supporta la produzione di rame pesante con spessore di rame fino a 6 once per applicazioni che richiedono una capacità di corrente più elevata e prestazioni termiche migliorate.

Richiedi una soluzione personalizzata

Shenzhen Aisen Electronics Co., Ltd. fornisce soluzioni di produzione PCB per servomotori e assemblaggio PCBA per l'automazione industriale, la robotica, le apparecchiature CNC e i sistemi di controllo del movimento di precisione.

Con capacità di produzione avanzate, supporto tecnico professionale e rigorosa gestione della qualità, Aisen aiuta i clienti globali a sviluppare soluzioni elettroniche affidabili dal prototipo alla produzione di massa.

Contatta Aisen oggi per discutere i requisiti del tuo progetto.
