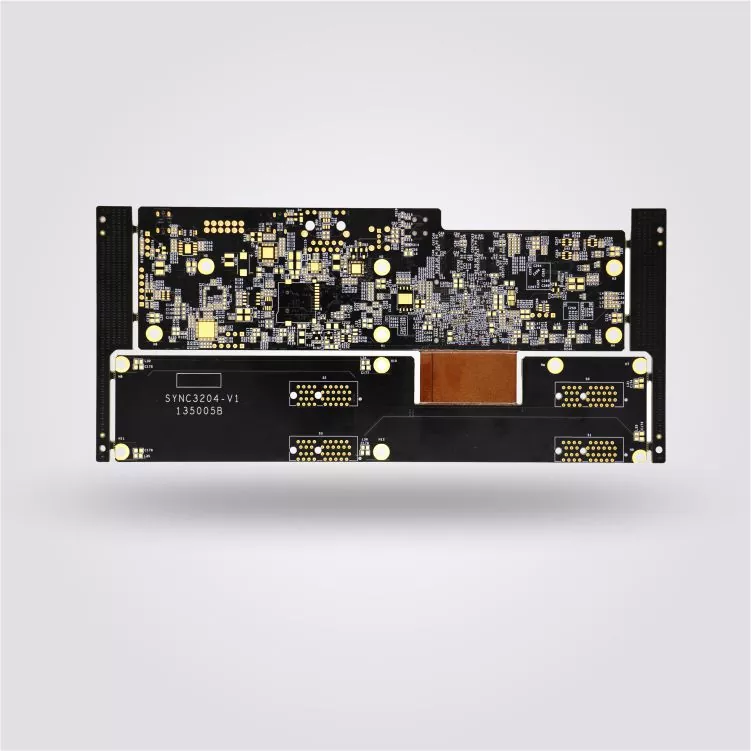

PCB degli strumenti di test

Gli strumenti di test sono progettati per misurare, analizzare e verificare parametri elettrici, fisici o industriali. Il PCB all'interno di questi sistemi influisce direttamente sulla precisione della misurazione perché collega circuiti di acquisizione del segnale, processori, sensori, moduli di comunicazione e unità di gestione dell'alimentazione.

A differenza delle normali schede di controllo industriali, gli strumenti di test PCB e i prodotti PCBA spesso richiedono una migliore coerenza elettrica. Piccole variazioni nell'impedenza, nello spessore del rame, nel percorso del segnale o nella qualità della saldatura possono influenzare la stabilità della misurazione, soprattutto nelle apparecchiature utilizzate per la calibrazione, l'analisi di laboratorio e i test di precisione.

Shenzhen Aisen Electronics Co., Ltd. produceStrumenti di test PCB e PCBAsoluzioni per apparecchiature di misurazione elettroniche, sistemi di test industriali, strumenti di laboratorio e dispositivi di monitoraggio. Con funzionalità che coprono PCB rigidi da 1 a 40 strati, PCB HDI, PCB rigido-flessibile e assemblaggio PCBA, Aisen supporta i clienti che richiedono circuiti ad alta densità, prestazioni elettriche controllate e qualità di produzione stabile.

Requisiti PCB per apparecchiature di test e misurazione

Il PCB di uno strumento di prova non è solo una piattaforma di connessione per i componenti. Fa parte del sistema di misurazione che determina la precisione con cui i segnali vengono raccolti, trasmessi ed elaborati.

Diversi dispositivi di test hanno requisiti PCB diversi.

Ad esempio, un analizzatore di segnali richiede una trasmissione stabile ad alta frequenza, mentre uno strumento per test di potenza può richiedere strati di rame più spessi per la gestione della corrente. Le apparecchiature di misurazione di laboratorio si concentrano solitamente sulla progettazione a basso rumore e sulla stabilità elettrica a lungo termine.

I requisiti comuni includono:

• Trasmissione stabile del segnale
• Impedenza controllata
• Dimensioni precise del circuito
• Connessioni di saldatura affidabili
• Prestazioni costanti durante il funzionamento ripetuto

Aisen Electronics regola la struttura del PCB, la selezione dei materiali e i parametri di produzione in base alle effettive condizioni di lavoro di ciascuna applicazione di test.

Strumenti di test Applicazioni PCB

PCB per apparecchiature di misurazione elettronica

Le apparecchiature di misurazione elettronica richiedono circuiti stampati con capacità di elaborazione precisa del segnale.

Le applicazioni includono:

• Multimetri digitali
• Oscilloscopi
• Analizzatori di segnale
• Sistemi di acquisizione dati
• Apparecchiature elettroniche per la calibrazione

Questi prodotti spesso contengono circuiti analogici, processori e interfacce di comunicazione sensibili. La produzione di PCB deve controllare fattori quali la larghezza della linea, lo spessore del dielettrico e la distribuzione del rame per ridurre la variazione del segnale.

Aisen produce soluzioni PCB multistrato e PCB HDI per apparecchiature di misura che richiedono layout compatti e prestazioni elettriche stabili.

PCB del sistema di test industriale

Le apparecchiature di prova industriale di solito funzionano continuamente negli ambienti di produzione.

Rispetto agli strumenti di laboratorio, i sistemi di test industriali pongono maggiore enfasi sulla durata, sulla coerenza della produzione e sulla compatibilità con i sistemi di automazione.

Le applicazioni tipiche includono:

• Attrezzatura di ispezione automatizzata
• Sistemi di controllo della qualità
• Stazioni di prova di produzione
• Apparecchiature di monitoraggio

Per queste applicazioni, Aisen fornisce la produzione di PCB multistrato e PCBA con un rigoroso controllo del processo dalla produzione dello strato interno all'assemblaggio finale.

PCB dell'apparecchiatura di calibrazione

Le apparecchiature di calibrazione richiedono un'elevata precisione di misurazione perché vengono utilizzate per verificare le prestazioni di altri dispositivi.

La progettazione del PCB deve ridurre al minimo le interferenze elettriche e mantenere percorsi del segnale stabili.

Importanti fattori di produzione includono:

• Impedenza controllata
• Bassa variazione nello spessore del rame
• Foratura accurata
• Finitura superficiale affidabile

Aisen Electronics utilizza l'ispezione AOI, i test elettrici, i test di impedenza e l'ispezione dimensionale per mantenere la coerenza del PCB.

Capacità di produzione per strumenti di test PCB e PCBA

I produttori di apparecchiature di prova spesso richiedono strutture PCB personalizzate perché strumenti diversi hanno requisiti elettrici diversi.

Shenzhen Aisen Electronics Co., Ltd. fornisce:

Queste capacità consentono ad Aisen di produrre sia schede di test standard che complesse strutture multistrato utilizzate in apparecchiature elettroniche di precisione.

Tecnologie PCB utilizzate nelle apparecchiature di test

PCB multistrato per circuiti di misura complessi

Molti strumenti di test integrano più funzioni, tra cui l'acquisizione del segnale, l'elaborazione, la comunicazione e la gestione dell'alimentazione.

Le strutture PCB multistrato forniscono ulteriore spazio di instradamento e una migliore separazione tra le diverse sezioni del circuito.

Aisen produce schede multistrato fino a 40 strati, supportando progetti di circuiti complessi che richiedono:

• Strati multipli di segnale
• Strati di distribuzione del potere
• Progettazione del piano terra
• Prestazioni elettromagnetiche migliorate

PCB HDI per dispositivi di test compatti

Le moderne apparecchiature di prova stanno diventando più piccole aggiungendo sempre più funzioni.

La tecnologia HDI utilizza microvie laser per aumentare la densità di instradamento e ridurre le dimensioni del PCB.

La capacità produttiva di Aisen HDI include:

• Strutture HDI a 1 e 2 fasi
• Capacità di foratura laser: 75μm-150μm
• Elaborazione di circuiti di precisione
• Assemblaggio di componenti ad alta densità

Queste tecnologie sono adatte per apparecchiature di misura portatili e sistemi elettronici compatti.

PCB rigido-flessibile per spazio di installazione limitato

Alcuni dispositivi di test richiedono connessioni flessibili tra diversi moduli funzionali.

Il PCB rigido-flessibile combina aree rigide per il montaggio dei componenti con sezioni flessibili per un'installazione salvaspazio.

Aisen produce soluzioni PCB rigido-flessibili per applicazioni in cui:

• Lo spazio interno è limitato
• I collegamenti via cavo devono essere ridotti
• L'affidabilità meccanica è importante

Capacità di produzione PCBA per apparecchiature di test

Per le apparecchiature di test di precisione, la produzione di PCB e la qualità dell'assemblaggio devono essere controllate insieme.

Aisen Electronics fornisce servizi PCBA completi tra cui SMT, assemblaggio DIP, stampa di pasta saldante, ispezione AOI, ispezione a raggi X e test elettrici.

Capacità PCBA:

Questa capacità di produzione integrata aiuta i clienti a ridurre il coordinamento con i fornitori e a mantenere la coerenza dalla fabbricazione del PCB all'assemblaggio finito.

Controllo di qualità durante la produzione di PCB per strumenti di test

Le apparecchiature di misurazione richiedono prestazioni stabili del PCB poiché i guasti possono influire sull'accuratezza dei test e sui risultati di calibrazione delle apparecchiature.

Aisen Electronics controlla la qualità durante tutto il processo di produzione.

L'ispezione include:

• Ispezione del materiale in entrata
• Ispezione dello strato interno
• Ispezione dell'AOI
• Prova di spessore del rame
• Test elettrici
• Test di impedenza
• Ispezione a raggi X
• Controllo di qualità finale

L'azienda opera secondo i sistemi di gestione della qualità ISO9001, ISO14001 e IATF16949.

Obiettivi di qualità:

• Resa del prodotto ≥99,8%
• Tasso di consegna puntuale ≥99%
• Tasso di reclami dei clienti ≤0,5%

Finiture superficiali per strumenti di test PCB

Diverse applicazioni di test richiedono trattamenti superficiali diversi a seconda del tipo di componente e delle condizioni di servizio.

Le opzioni disponibili includono:

La selezione della finitura superficiale viene valutata in base al processo di saldatura, alla struttura dei componenti e ai requisiti di durata del prodotto.

Perché scegliere Aisen Electronics per testare strumenti PCB e PCBA

I produttori di apparecchiature di test necessitano di fornitori di PCB che comprendano sia le prestazioni elettriche che la coerenza della produzione.

Shenzhen Aisen Electronics Co., Ltd. combina la fabbricazione di PCB, la tecnologia HDI, la produzione rigido-flessibile e l'assemblaggio di PCBA all'interno di un unico sistema di produzione.

Con un impianto di produzione di 50.000 metri quadrati, attrezzature di produzione avanzate e oltre 20 anni di esperienza nella produzione di PCB, Aisen fornisceStrumenti di test PCB e PCBAsoluzioni per clienti che richiedono precisione, stabilità e qualità di produzione ripetibile.

Domande frequenti

Quali apparecchiature di prova utilizzano le soluzioni PCB Aisen?

Le soluzioni PCB Aisen sono utilizzate in apparecchiature di misurazione elettronica, sistemi di calibrazione, dispositivi di test industriali, strumenti di laboratorio, sistemi di monitoraggio e apparecchiature di acquisizione dati.

Aisen può produrre PCB multistrato per apparecchiature di misurazione di precisione?

SÌ. Aisen produce PCB multistrato da 1 a 40 strati con processi produttivi controllati per applicazioni elettroniche di precisione.

I PCB degli strumenti di prova richiedono il controllo dell'impedenza?

Per le applicazioni che coinvolgono segnali sensibili o trasmissioni ad alta velocità, il controllo dell'impedenza aiuta a mantenere l'integrità del segnale e la stabilità della misurazione.

Aisen fornisce servizi di assemblaggio PCB?

SÌ. Aisen fornisce servizi SMT, DIP, ispezione e test insieme alla produzione di PCB.

Quali materiali PCB sono adatti per testare le apparecchiature?

I materiali comuni includono FR-4, materiali ad alta Tg e laminati specializzati selezionati in base ai requisiti di temperatura, frequenza e affidabilità.
