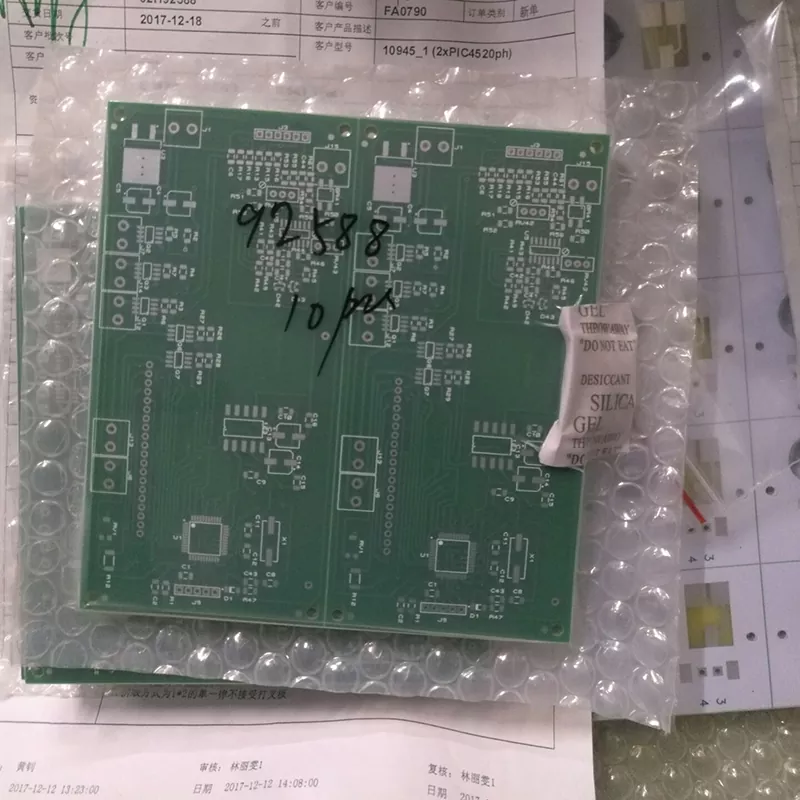

PCB per strumenti di misura elettrici

Gli strumenti di misura elettrici spesso gestiscono segnali analogici deboli, dove anche una minima interferenza può influenzare la precisione della lettura finale. Rispetto ai prodotti elettronici convenzionali, le apparecchiature di misurazione richiedono progetti PCB che forniscano un migliore controllo del rumore, una trasmissione stabile del segnale e prestazioni elettriche costanti.

I nostri PCB sono progettati con instradamento della traccia ottimizzato, strutture di messa a terra adeguate e tecnologia di impedenza controllata per ridurre la distorsione del segnale causata dalle interferenze elettromagnetiche (EMI). Ciò è particolarmente importante per strumenti come oscilloscopi, multimetri digitali e analizzatori di potenza, dove la precisione della misurazione dipende fortemente dalla stabilità dei circuiti di elaborazione del segnale.

Stabilità termica per il funzionamento dello strumento a lungo termine

Molti dispositivi di misurazione elettrica funzionano continuamente in laboratori, linee di produzione o ambienti di prova. Durante il funzionamento a lungo termine, la variazione di temperatura può influenzare le caratteristiche elettriche del PCB degli strumenti di misura elettrici e le prestazioni dei componenti.

Selezionando materiali di substrato idonei e ottimizzando la distribuzione del rame, le nostre soluzioni PCB contribuiscono a migliorare la stabilità termica e a mantenere prestazioni di misurazione costanti in diverse condizioni operative.

Soluzioni PCB multistrato per sistemi di misura complessi

Routing ad alta densità per dispositivi di misurazione avanzati

I moderni strumenti di misura integrano più funzioni in involucri più piccoli, tra cui l'acquisizione del segnale, l'elaborazione dei dati, i moduli di comunicazione e i circuiti di gestione dell'energia. Ciò richiede PCB con una maggiore densità di routing e un migliore isolamento del circuito.

Le nostre strutture PCB multistrato supportano fino a 32 strati, consentendo agli ingegneri di separare i circuiti analogici sensibili dalle sezioni digitali e di potenza. Questo approccio progettuale riduce le interferenze tra i diversi moduli funzionali e migliora l'affidabilità complessiva dello strumento.

Strutture PCB flessibili per diversi requisiti di prodotto

Prodotti di misurazione diversi hanno requisiti PCB diversi. I tester portatili si concentrano su dimensioni compatte e design leggero, mentre gli strumenti da laboratorio richiedono una maggiore stabilità del segnale e un'integrazione di circuiti più complessa.

Forniamo strutture PCB personalizzate in base ai requisiti applicativi, tra cui configurazione degli strati, spessore della scheda, peso del rame e selezione dei materiali.

Capacità di produzione di precisione

Precisione di produzione a supporto dell'affidabilità delle misurazioni

Per le apparecchiature di misurazione, la precisione della produzione dei PCB influisce direttamente sulle prestazioni del prodotto. Piccole deviazioni nella larghezza della linea, nell'allineamento degli strati o nel controllo dell'impedenza possono influenzare la qualità della trasmissione del segnale.

Le nostre capacità produttive includono:

Queste capacità ci consentono di supportare sia prodotti di misurazione elettronica standard che strumenti industriali ad alta precisione.

Selezione dei materiali per i PCB degli strumenti di misura elettrici

Scelta dei materiali PCB in base alle condizioni di applicazione

Il materiale del substrato svolge un ruolo importante nella stabilità elettrica, nella resistenza al calore e nelle prestazioni del segnale. Per le apparecchiature di misurazione generali, i materiali FR-4 forniscono una soluzione equilibrata tra costo e affidabilità.

Per le applicazioni che richiedono una maggiore resistenza termica o migliori prestazioni del segnale, è possibile selezionare materiali ad alta Tg o laminati specializzati ad alta frequenza in base alle condizioni operative.

La selezione del materiale viene valutata in base alla temperatura di lavoro, alle caratteristiche del segnale, alle aspettative di durata del prodotto e all'ambiente di applicazione.

Controllo di qualità durante tutta la produzione di PCB

Controllo del processo dalla materia prima al PCB finito

Apparecchiature di misurazione affidabili richiedono una qualità PCB costante in ogni lotto di produzione. Il nostro processo di gestione della qualità comprende l'ispezione dei materiali, il monitoraggio della produzione e i test elettrici finali.

I materiali in entrata vengono controllati prima della produzione per verificare specifiche e proprietà elettriche. Durante la produzione, l'ispezione AOI e il monitoraggio del processo aiutano a identificare potenziali difetti in una fase iniziale.

Prima della spedizione, i PCB finiti vengono sottoposti a test elettrici e ispezioni visive per garantire che soddisfino i requisiti del cliente.

Applicazioni dei PCB per strumenti di misura elettrici

Apparecchiature per prove di laboratorio

I nostri PCB vengono utilizzati in strumenti di laboratorio tra cui oscilloscopi, generatori di segnali e apparecchiature per l'analisi della potenza.

Queste applicazioni richiedono un'eccellente integrità del segnale, caratteristiche elettriche stabili e un funzionamento affidabile poiché la precisione della misurazione influisce direttamente sui risultati dei test.

Dispositivi di misurazione portatili

Gli strumenti portatili richiedono design PCB compatti pur mantenendo le prestazioni elettriche.

Le nostre soluzioni PCB supportano progetti leggeri per dispositivi portatili come multimetri digitali e tester elettronici, aiutando i produttori a realizzare strutture di prodotto più piccole senza sacrificare l'affidabilità.

Sistemi di monitoraggio industriale

Le apparecchiature di misurazione industriale spesso operano in condizioni di lavoro continue e richiedono una forte adattabilità ambientale.

I nostri PCB supportano applicazioni quali sistemi di monitoraggio energetico, analizzatori industriali e apparecchiature per test di qualità dell'energia in cui la stabilità a lungo termine è fondamentale.

Supporto tecnico per lo sviluppo di PCB

Supportare lo sviluppo del prodotto dal prototipo alla produzione di massa

Le prestazioni del PCB sono strettamente correlate alle decisioni di progettazione nella fase iniziale. Il nostro team di ingegneri collabora con i clienti durante lo sviluppo del prodotto per rivedere le strutture dei PCB, ottimizzare la producibilità e ridurre i potenziali rischi di produzione.

Attraverso l'analisi DFM, la verifica del prototipo e il supporto alla produzione, aiutiamo i clienti a migliorare l'efficienza dello sviluppo e a ottenere una transizione più fluida dal prototipo alla produzione in serie.

Domande frequenti

Che tipo di PCB è adatto per gli strumenti di misura elettrici?

Gli strumenti di misura elettrici richiedono solitamente PCB con prestazioni elettriche stabili, buona resistenza al rumore e capacità di trasmissione precisa del segnale. La struttura PCB adatta dipende dal tipo di strumento, dalla complessità del circuito e dai requisiti di precisione della misurazione.

Potete produrre PCB per apparecchiature di laboratorio ad alta precisione?

SÌ. Forniamo soluzioni di produzione PCB multistrato per apparecchiature di misura di laboratorio e industriali che richiedono un'elevata stabilità del segnale e un funzionamento affidabile a lungo termine.

Come garantite la qualità del PCB per le applicazioni di misura?

La qualità viene controllata attraverso l'ispezione dei materiali, il monitoraggio della produzione, l'ispezione AOI e i test elettrici finali per garantire che ogni PCB soddisfi i requisiti di prestazioni e affidabilità.
