AisenL'elettronica fornisce servizi personalizzatiScheda PCB dei router di comunicazionesoluzioni per router Wi-Fi, gateway industriali, apparecchiature di rete aziendali e terminali di comunicazione avanzati. Combinando strutture PCB multistrato, tecnologia a impedenza controllata, produzione di precisione e capacità di assemblaggio PCB, Aisen aiuta i produttori di apparecchiature di comunicazione a ottenere una trasmissione stabile del segnale, un'elaborazione efficiente dei dati e un funzionamento affidabile a lungo termine.
Un router moderno non è più un semplice dispositivo per connettere i computer a Internet. Le odierne apparecchiature di rete integrano processori ad alte prestazioni, memoria, moduli wireless, interfacce Ethernet, circuiti di gestione dell'alimentazione e tecnologie di comunicazione sempre più complesse in involucri compatti. Il PCB che collega questi sistemi influenza direttamente l'integrità del segnale, le prestazioni termiche, la compatibilità elettromagnetica e l'affidabilità complessiva del prodotto.
Un ben progettatoScheda PCB dei router di comunicazionenecessita quindi di qualcosa di più della semplice connettività elettrica. Deve supportare la trasmissione ad alta velocità, un'elevata densità dei componenti, un'impedenza controllata, un'efficace dissipazione del calore e un funzionamento stabile sotto carichi di lavoro continui. Questo articolo spiega i principali requisiti di progettazione, capacità di produzione, aree di applicazione, finiture superficiali, considerazioni sulla qualità e servizi di assemblaggio che gli acquirenti dovrebbero valutare quando acquistano soluzioni PCB per router.
Sommario
- Perché la scheda PCB dei router di comunicazione è così importante?
- Quali sono i principali requisiti di progettazione del PCB?
- In che modo il PCB supporta la trasmissione dati ad alta velocità?
- Perché le strutture multistrato e HDI sono importanti?
- Quali funzionalità PCB dovrebbero prendere in considerazione gli acquirenti?
- Quali applicazioni router possono utilizzare queste soluzioni PCB?
- In che modo la gestione termica influisce sull'affidabilità del PCB del router?
- Come viene prodotto il PCB di un router di comunicazione?
- Quale finitura superficiale è adatta per i PCB del router?
- Perché prendere in considerazione i servizi di assemblaggio PCB?
- Come viene controllata la qualità del PCB?
- Domande frequenti
- Conclusione

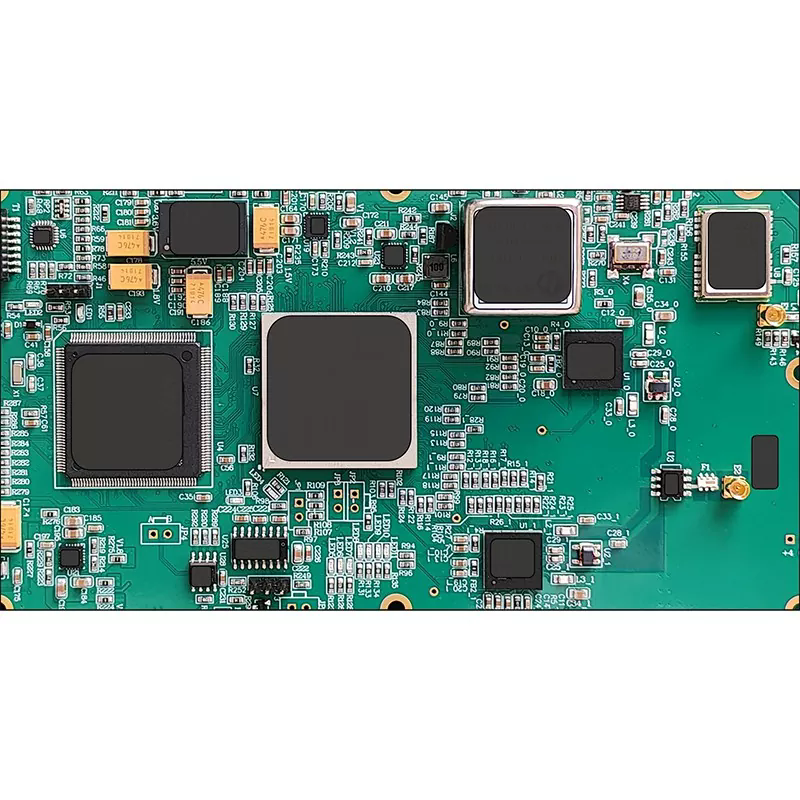

Perché la scheda PCB dei router di comunicazione è così importante?
Il PCB è effettivamente la dorsale elettrica di un router di comunicazione. Collega il processore, la memoria, il chipset wireless, le porte Ethernet, i circuiti di alimentazione e altri moduli funzionali controllando al tempo stesso il modo in cui i segnali elettrici viaggiano attraverso il sistema.
Con l’aumento della velocità della rete, le prestazioni del PCB diventano sempre più importanti. Una scheda mal progettata può creare distorsioni del segnale, interferenze elettromagnetiche, problemi termici o connessioni instabili. Questi problemi possono in definitiva influire sulla velocità effettiva della rete e sull'affidabilità del prodotto.
Un produttore professionale di PCB per router deve quindi considerare sia i requisiti elettrici che quelli meccanici durante la fase di sviluppo. I fattori importanti includono:
- Integrità del segnale ad alta velocità
- Impedenza controllata
- Design impilabile multistrato
- Posizionamento dei componenti compatti
- Gestione termica
- EMI e compatibilità elettromagnetica
- Stabilità della distribuzione dell'energia
- Coerenza della produzione a lungo termine
Quali sono i principali requisiti di progettazione del PCB?
I router di comunicazione combinano più interfacce ad alta velocità e funzioni elettroniche in uno spazio fisico relativamente piccolo. La progettazione del PCB deve quindi bilanciare prestazioni elettriche, densità dei componenti, requisiti termici, producibilità e costi.
Una delle considerazioni più importanti è lo stackup del PCB. La struttura multistrato fornisce strati di instradamento, alimentazione e terra dedicati, aiutando gli ingegneri a organizzare circuiti complessi mantenendo caratteristiche elettriche controllate.
I progettisti devono inoltre controllare attentamente la larghezza della traccia, la spaziatura, le strutture, i piani di riferimento e il posizionamento dei componenti. Per i segnali ad alta frequenza, anche variazioni relativamente piccole possono influenzare le prestazioni di trasmissione.
Aisen Electronics si concentra sulla progettazione ottimizzata dello stackup, sull'instradamento di precisione e sul controllo della produzione per supportare le applicazioni PCB del router che richiedono prestazioni elettriche costanti.
In che modo il PCB supporta la trasmissione dati ad alta velocità?
Le reti ad alta velocità richiedono che il PCB preservi la qualità del segnale mentre i dati si spostano tra processori, dispositivi di memoria, interfacce Ethernet, moduli wireless e altri componenti.
L'impedenza controllata è particolarmente importante per i circuiti di comunicazione ad alta frequenza. Progettando tracce PCB e strutture dielettriche in base alle caratteristiche elettriche target, i produttori possono contribuire a ridurre le riflessioni del segnale e la distorsione della trasmissione.
Altre tecniche importanti includono:
- Instradamento ad impedenza controllata:Aiuta a mantenere prestazioni elettriche prevedibili per i segnali ad alta velocità.
- Stack di livelli ottimizzato:Fornisce strutture di segnale, alimentazione e terra adeguate.
- Tecnologia sottile:Supporta layout di routing compatti e complessi.
- Controllo EMI:Aiuta a ridurre le interferenze elettromagnetiche indesiderate.
- Foratura di precisione:Supporta connessioni elettriche affidabili tra gli strati PCB.
Queste considerazioni sulla progettazione diventano particolarmente importanti per router aziendali, apparecchiature di comunicazione wireless, gateway industriali e altri dispositivi destinati a gestire traffico di rete continuo.
Perché le strutture multistrato e HDI sono importanti?
I router moderni continuano ad aggiungere più funzioni senza aumentare in modo significativo le dimensioni del contenitore. Ciò crea una domanda per una maggiore densità del circuito PCB.
I PCB multistrato forniscono ulteriore spazio di instradamento impilando più strati conduttivi all'interno di un'unica scheda. La tecnologia HDI può migliorare ulteriormente l'integrazione dei componenti attraverso microvie e strutture circuitali più fini.
Per le apparecchiature di rete compatte, queste tecnologie possono offrire numerosi vantaggi:
- Maggiore capacità di routing all'interno di dimensioni limitate della scheda
- Integrazione dei componenti migliorata
- Percorsi di interconnessione più brevi
- Migliore supporto per componenti a passo fine
- Maggiore flessibilità per progetti di comunicazione avanzati
Secondo le capacità pubblicate da Aisen, la sua gamma di produzione di PCB supporta da 1 a 32 strati, larghezza e spaziatura minima della linea di 3/3 mil, spessore del PCB da 0,3 mm a 5,0 mm, spessore del rame fino a 6 OZ, vie meccaniche fino a 0,2 mm e microvie laser fino a 0,1 mm. La capacità speciale di controllo dell'impedenza è elencata a ±8%. :contentReference[oaicite:1]{index=1}
Quali funzionalità PCB dovrebbero prendere in considerazione gli acquirenti?
Quando scelgono un produttore cinese di PCB o un fornitore di PCB per comunicazioni, gli acquirenti dovrebbero valutare se le capacità produttive del fornitore corrispondono ai requisiti tecnici della progettazione del router.
| Parametro PCB | Capacità Aisen | Perché è importante per i router |
|---|---|---|
| Conteggio degli strati | 1–32 livelli | Supporta strutture circuitali da semplici a altamente complesse |
| Larghezza/spaziatura minima della linea | 3/3 milioni | Supporta il routing ad alta densità |
| Spessore del PCB | 0,3–5,0 mm | Fornisce flessibilità per diverse strutture di prodotto |
| Spessore del rame | Fino a 6 once | Supporta diversi requisiti di trasporto di corrente |
| Minimo meccanico Via | 0,2 mm | Supporta interconnessioni multistrato compatte |
| Laser MicroVia | Fino a 0,1 mm | Supporta strutture PCB HDI avanzate |
| Controllo speciale dell'impedenza | ±8% | Aiuta a mantenere le prestazioni del segnale ad alta velocità |
| Struttura dell'ISU | 1+N+1 / 2+N+2 | Supporta prodotti di comunicazione compatti e ad alta densità |
Le specifiche di produzione effettive devono sempre essere confermate rispetto ai requisiti specifici di progettazione del PCB, selezione dei materiali, impilamento, quantità e produzione.
Quali applicazioni router possono utilizzare queste soluzioni PCB?
La tecnologia PCB del router di comunicazione può essere adattata a diversi prodotti di rete in base alle prestazioni di elaborazione, alla configurazione dell'interfaccia, alle dimensioni fisiche e all'ambiente operativo.
Router Wi-Fi di consumo
I prodotti di rete domestici e di consumo danno priorità alle dimensioni compatte, alla connettività wireless affidabile, al consumo energetico efficiente e alla produzione economicamente vantaggiosa. I layout PCB in genere integrano chipset wireless, processori, memoria, interfacce Ethernet, connessioni di antenne e circuiti di alimentazione.
Router e gateway industriali
Le apparecchiature di rete industriali spesso funzionano ininterrottamente e possono trovarsi ad affrontare condizioni ambientali più impegnative. Le soluzioni PCB devono enfatizzare la durabilità, la distribuzione stabile dell'energia, le prestazioni termiche e l'affidabilità operativa a lungo termine.
Router di comunicazione aziendale
I router aziendali generalmente richiedono una maggiore capacità di elaborazione e più interfacce di comunicazione ad alta velocità. I loro PCB possono contenere complessi percorsi multistrato e densità di componenti più elevate per supportare lo scambio continuo di dati.
Apparecchiature di comunicazione senza fili
I prodotti di comunicazione wireless pongono ulteriore enfasi sulle considerazioni relative al layout RF, all'integrità del segnale, alla connettività dell'antenna e alla compatibilità elettromagnetica.
In che modo la gestione termica influisce sull'affidabilità del PCB del router?
I router spesso funzionano per lunghi periodi senza interruzioni. Processori, moduli wireless, componenti di gestione dell'alimentazione e altri dispositivi attivi generano calore durante il funzionamento.
Se il calore non viene gestito in modo efficace, una temperatura eccessiva può influenzare l'affidabilità dei componenti e la stabilità del sistema. La progettazione del PCB può quindi contribuire alle prestazioni termiche attraverso la distribuzione del rame, il posizionamento dei componenti, i collegamenti termici e le adeguate strutture di dissipazione del calore.
Una tavola ben pianificata dovrebbe considerare le prestazioni termiche fin dall'inizio piuttosto che trattarle come una correzione nella fase finale. Per apparecchiature di comunicazione impegnative, le prestazioni elettriche e la gestione termica dovrebbero essere valutate insieme.
Come viene prodotto il PCB di un router di comunicazione?
Produrre un affidabileScheda PCB dei router di comunicazionerichiede un controllo preciso del processo dalla preparazione del materiale fino al test elettrico finale.
- Ispezione del materiale:I materiali in entrata vengono controllati secondo le specifiche del progetto.
- Elaborazione dello strato interno:Gli schemi circuitali vengono trasferiti ed elaborati con precisione controllata.
- Laminazione a strati:Le strutture multistrato vengono assemblate in condizioni di processo controllate.
- Foratura di precisione:I processi di perforazione meccanica e specializzata creano connessioni interstrato.
- Placcatura in rame:Le connessioni conduttive vengono stabilite attraverso gli strati PCB richiesti.
- Formazione del circuito:La circuiteria esterna è realizzata secondo il progetto approvato.
- Trattamento superficiale:La finitura superficiale scelta viene applicata in base alle esigenze di assemblaggio.
- Ispezione AOI:L'ispezione ottica automatizzata aiuta a identificare i difetti di produzione.
- Test elettrici:La continuità elettrica e l'isolamento vengono valutati prima della spedizione.
- Verifica finale:I pannelli finiti vengono controllati rispetto alle specifiche del cliente.
Per le schede di comunicazione multistrato complesse, un'ulteriore ispezione può aiutare a verificare l'allineamento dei livelli, l'accuratezza del circuito e l'affidabilità dell'interconnessione.
Quale finitura superficiale è adatta per i PCB del router?
La selezione della finitura superficiale dovrebbe basarsi sul tipo di componente, sulla tecnologia di assemblaggio, sull'affidabilità prevista e sui requisiti di costo.
| Finitura superficiale | Vantaggio tipico | Potenziale applicazione |
|---|---|---|
| ENIG | Adatto per componenti a passo fine e applicazioni ad alta affidabilità | Apparecchiature di comunicazione avanzate |
| OSP | Protezione superficiale economicamente vantaggiosa | Applicazioni PCB router standard |
| HASL/HASL senza piombo | Opzione di assemblaggio convenzionale affidabile | Prodotti elettronici generali |
| Argento/Stagno ad immersione | Adatto a requisiti prestazionali specifici | Elettronica di comunicazione selezionata |
La finitura appropriata dovrebbe essere determinata in base al processo di progettazione e assemblaggio del PCB anziché essere selezionata esclusivamente in base al prezzo.
Perché prendere in considerazione i servizi di assemblaggio PCB?
Per i produttori di router, l’acquisto di PCB nudi e la gestione dell’assemblaggio dei componenti tramite fornitori separati possono aumentare i requisiti di coordinamento. Un fornitore integrato di PCB e PCBA può semplificare la gestione degli approvvigionamenti e della produzione.
Aisen Electronics fornisce supporto per l'assemblaggio di PCB, tra cui:
- Approvvigionamento dei componenti
- Assemblaggio SMT
- Posizionamento preciso dei componenti
- Ispezione e verifica della qualità
- Test elettrici
- Supporto alla produzione di apparecchiature di comunicazione
Questo approccio consente ai produttori di apparecchiature di rete di coordinare la fabbricazione e l'assemblaggio di PCB attraverso un unico partner di produzione, migliorando potenzialmente l'efficienza produttiva e semplificando la gestione dei fornitori.
Come viene controllata la qualità del PCB?
La coerenza della qualità è fondamentale per le apparecchiature di comunicazione perché un difetto del PCB può influire sulla stabilità della rete, sulla disponibilità del prodotto e sull'esperienza del cliente.
Un solido processo di gestione della qualità dovrebbe coprire l’intera catena di produzione anziché fare affidamento solo sull’ispezione finale. I punti di controllo chiave includono l'ispezione dei materiali in entrata, il monitoraggio della produzione, l'ispezione AOI, i test elettrici e la verifica finale.
Per gli acquirenti che valutano aProduttore di schede PCB per router di comunicazione, è utile esaminare non solo le capacità delle apparecchiature ma anche le procedure di ispezione, la comunicazione tecnica, il supporto dei prototipi, la coerenza della produzione e la capacità del fornitore di seguire le specifiche del cliente.
Domande frequenti
Che cos'è una scheda PCB per router di comunicazione?
Una scheda PCB del router di comunicazione è la scheda circuitale principale utilizzata all'interno dei router di comunicazione per collegare processori, memoria, moduli wireless, interfacce di rete, circuiti di alimentazione e altri componenti elettronici necessari per la comunicazione dei dati.
Perché il PCB del router necessita del controllo dell'impedenza?
I segnali dei router ad alta velocità sono sensibili alle variazioni di impedenza. Un corretto controllo dell'impedenza può aiutare a ridurre la riflessione e la distorsione del segnale, supportando prestazioni di comunicazione ad alta velocità più stabili.
È possibile produrre un PCB del router di comunicazione con più strati?
SÌ. La costruzione multistrato è comunemente utilizzata per applicazioni router avanzate perché fornisce capacità di instradamento aggiuntiva e consente di organizzare in modo più efficace le strutture di segnale, alimentazione e terra. Le capacità pubblicate da Aisen coprono progetti PCB da 1 a 32 strati.
I produttori di PCB dei router possono fornire servizi PCBA?
SÌ. I servizi di assemblaggio PCB integrati possono includere l'approvvigionamento dei componenti, il posizionamento SMT, l'ispezione e i test elettrici. Ciò può aiutare i produttori di apparecchiature di rete a semplificare la loro catena di fornitura.
Quali tipi di router possono utilizzare PCB router personalizzati?
È possibile sviluppare soluzioni PCB router personalizzate per router Wi-Fi consumer, router aziendali, router industriali, prodotti di rete wireless, gateway e altri terminali di comunicazione, a seconda delle specifiche elettriche e meccaniche richieste.
Quali informazioni sono richieste per un preventivo PCB?
Per un preventivo accurato, gli acquirenti dovrebbero normalmente fornire file Gerber, file BOM, dimensioni PCB, numero di strati, requisiti di materiale, finitura superficiale, quantità prevista, requisiti di assemblaggio e informazioni sull'applicazione.
Conclusionee
Un router ad alte prestazioni dipende non solo da processori potenti e chip di comunicazione avanzati. Il PCB sotto questi componenti determina l'efficacia con cui il sistema elettronico può trasmettere segnali, distribuire energia, gestire il calore e mantenere connessioni affidabili. Per questo motivo, scegliere il giustoScheda PCB dei router di comunicazioneil partner di produzione è una parte importante dello sviluppo di apparecchiature di rete affidabili.
Con la produzione di PCB multistrato, funzionalità HDI, tecnologia di impedenza controllata, fabbricazione di precisione, assemblaggio di PCB, ispezione e supporto tecnico personalizzato, Aisen Electronics è in grado di fornire soluzioni per un'ampia gamma di applicazioni di reti di comunicazione. Se stai cercando un produttore cinese affidabile di PCB o stai sviluppando un nuovo router, gateway o prodotto di comunicazione wireless,contattaciper discutere i requisiti del PCB, le specifiche tecniche, le esigenze dei prototipi e i piani di produzione in serie.
