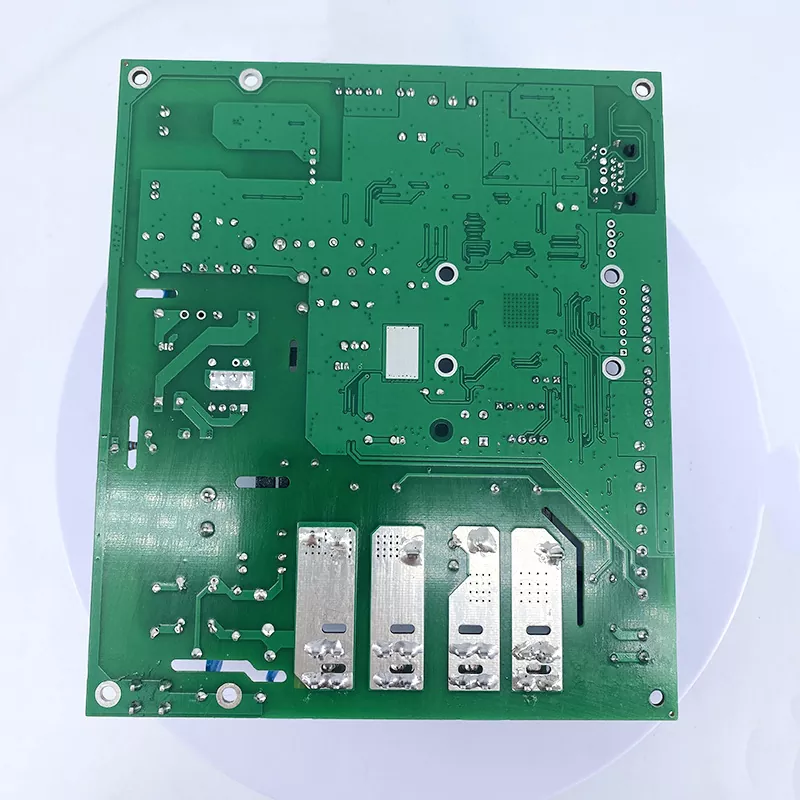

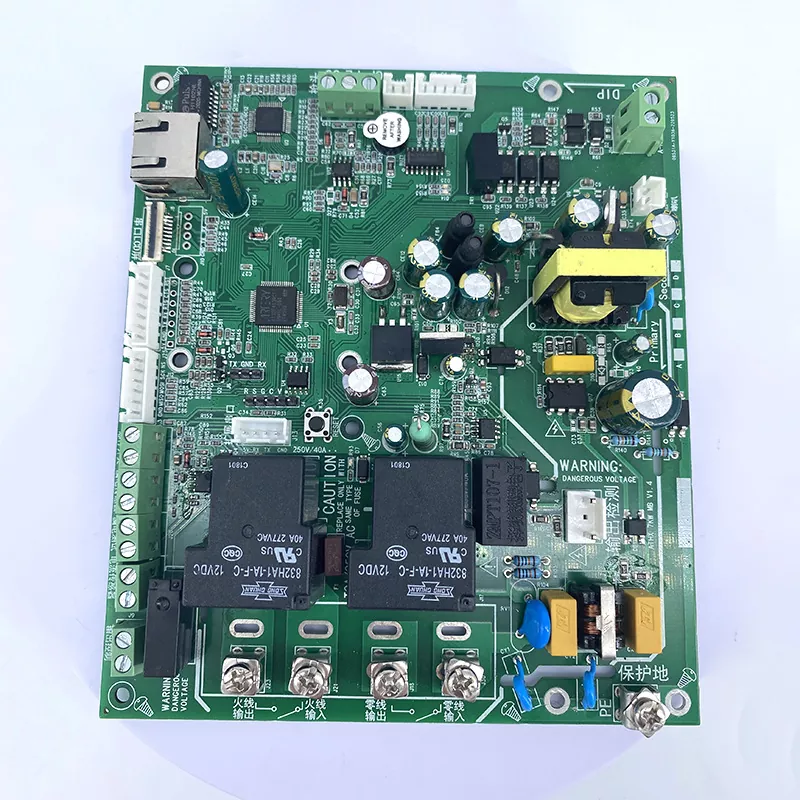

PCB di controllo carica batteria

Il PCB di controllo carica batteria è la piattaforma del circuito principale che gestisce l'ingresso di alimentazione, la corrente di carica, la regolazione della tensione e le funzioni di protezione della batteria nei dispositivi elettronici. Aisen Electronics Co., Ltd. produce schede di controllo personalizzate per la ricarica delle batterie per applicazioni quali sistemi di accumulo di energia, dispositivi elettronici portatili, dispositivi elettronici automobilistici e apparecchiature industriali.

A differenza delle schede di controllo standard, i PCB di ricarica delle batterie richiedono un instradamento preciso dell'alimentazione, prestazioni termiche stabili e test elettrici rigorosi poiché qualsiasi tensione o condizione di corrente anomala può influire sulla sicurezza della batteria e sulla durata operativa. Il nostro processo di produzione si concentra sul raggiungimento di prestazioni elettriche costanti sia per lo sviluppo di prototipi che per la produzione in serie.

Come funziona il PCB di controllo della carica della batteria

Una PCB di controllo della carica della batteria funziona come punto di connessione tra la fonte di alimentazione, il controller di carica, il pacco batteria e i componenti di protezione.

Durante l'operazione di ricarica, il PCB riceve alimentazione in ingresso da un adattatore o alimentatore. Il circuito integrato di ricarica controlla la tensione e la corrente in base allo stato della batteria, mentre i MOSFET e i circuiti di protezione regolano il flusso di potenza e prevengono problemi come sovraccarico, sovracorrente e cortocircuiti.

Per le applicazioni con batterie al litio, la progettazione del layout del PCB è particolarmente importante. Le tracce ad alta corrente necessitano di uno spessore di rame sufficiente, di una gestione termica e di un instradamento ottimizzato per ridurre la perdita di potenza e l'accumulo di calore. I circuiti di segnale per il monitoraggio della batteria richiedono anche un'impedenza controllata e una riduzione del rumore per mantenere la precisione della misurazione.

Capacità di produzione di schede di controllo per la carica delle batterie

Aisen Electronics produce PCB per il controllo della carica delle batterie con configurazioni da semplici design a doppia faccia a complesse strutture multistrato.

La nostra capacità produttiva include:

• Conteggio degli strati: 1-32 strati
• Spessore del pannello: 0,3 mm-5,0 mm
• Spessore del rame: fino a 6 once per progetti ad alta corrente
• Larghezza e spaziatura minima della linea: 3mil
• Tolleranza dell'impedenza controllata: ±10%
• Dimensione massima del pannello: 650 mm × 750 mm

Per le applicazioni di ricarica delle batterie, lo spessore del rame e il design termico influenzano direttamente l'efficienza di ricarica. La tecnologia PCB in rame pesante può supportare una trasmissione di corrente più elevata riducendo al tempo stesso l'aumento di temperatura nelle sezioni di potenza.

Le strutture PCB multistrato consentono agli ingegneri di separare gli strati di potenza, i piani di terra e il routing del segnale, migliorando la compatibilità elettromagnetica e riducendo le interferenze tra i circuiti di controllo della carica.

Considerazioni chiave sulla progettazione di PCB per applicazioni di ricarica di batterie

Progettazione di circuiti ad alta corrente

I sistemi di ricarica delle batterie spesso gestiscono corrente continua durante i cicli di ricarica. Il PCB deve mantenere una trasmissione di corrente stabile senza eccessiva generazione di calore.

Aisen Electronics ottimizza la larghezza della traccia di alimentazione, lo spessore del rame e le strutture dei passanti in base ai requisiti attuali effettivi. Per le applicazioni di ricarica ad alta potenza, strati di rame più spessi e percorsi termici rinforzati contribuiscono a migliorare l'affidabilità a lungo termine.

Gestione termica

I componenti di carica come MOSFET, circuiti integrati di carica e regolatori di potenza generano calore durante il funzionamento.

Una corretta progettazione del PCB aiuta a trasferire il calore lontano dai componenti sensibili attraverso aree in rame, vie termiche e posizionamento ottimizzato dei componenti. Ciò è particolarmente importante per i dispositivi compatti alimentati a batteria in cui il flusso d'aria è limitato.

Integrazione del circuito di protezione

Le schede di controllo carica batteria comunemente integrano funzioni di protezione tra cui:

• Protezione da sovratensione
• Protezione da sovracorrente
• Protezione da cortocircuito
• Monitoraggio della temperatura

Il layout del PCB deve garantire che i segnali di protezione rispondano rapidamente evitando interferenze provenienti da percorsi ad alta corrente.

Applicazioni

Sistemi di accumulo dell'energia

I PCB di controllo della carica della batteria utilizzati nelle apparecchiature di accumulo dell'energia richiedono un funzionamento stabile con cicli continui di carica e scarica. I design in rame pesante e le strutture termiche affidabili aiutano a mantenere le prestazioni nel funzionamento di lunga durata.

Elettronica automobilistica

I veicoli elettrici e i sistemi di batterie per autoveicoli richiedono schede di controllo di carica con elevata affidabilità e resistenza alle vibrazioni. I progetti PCB si concentrano sulla capacità di corrente, sulla precisione del segnale e sulla durata a lungo termine.

Dispositivi elettronici portatili

I prodotti portatili come le centrali elettriche, i dispositivi intelligenti e le apparecchiature alimentate a batteria richiedono circuiti di ricarica compatti. La tecnologia PCB HDI consente layout più piccoli mantenendo le prestazioni elettriche.

Attrezzature industriali

I sistemi di batterie industriali richiedono una gestione coerente della ricarica in ambienti difficili. La progettazione a impedenza controllata e rigorosi processi di ispezione contribuiscono a garantire un funzionamento stabile.

Servizi di assemblaggio e test di PCB

Aisen Electronics fornisce soluzioni PCBA complete, dalla fabbricazione del PCB all'assemblaggio dei componenti.

I nostri servizi includono l'approvvigionamento dei componenti, l'assemblaggio SMT, l'elaborazione dei fori passanti e i test funzionali.

Prima della spedizione, i PCB per il controllo della carica della batteria vengono sottoposti a ispezione elettrica, ispezione AOI e verifica di qualità finale per confermare le prestazioni del circuito e l'affidabilità dell'assemblaggio.

Le procedure di test possono essere personalizzate in base alle esigenze del cliente, tra cui:

• Test di continuità elettrica
• Test con sonde volanti
• Test funzionale
• Ispezione dell'aspetto
• Verifica dell'affidabilità

Opzioni di finitura superficiale per PCB di controllo della carica

Diverse applicazioni di ricarica della batteria richiedono trattamenti superficiali diversi.

La finitura ENIG è adatta per componenti a passo fine e progetti di PCB ad alta densità grazie alle sue caratteristiche di superficie piatta. L'OSP fornisce un'opzione economica per le applicazioni standard, mentre la finitura in oro duro offre una maggiore durata per le aree dei connettori che richiedono un contatto frequente.

Perché scegliere Aisen Electronics per la produzione di PCB per il controllo della carica delle batterie

La produzione di PCB per la ricarica delle batterie richiede più della semplice fabbricazione di circuiti standard. Richiede la comprensione dei requisiti di gestione dell'alimentazione, controllo termico e circuito di protezione.

Aisen Electronics Co., Ltd. combina l'esperienza nella produzione di PCB con il supporto tecnico per aiutare i clienti a ottimizzare la struttura della scheda, la selezione dei materiali e i processi di produzione.

Dalla validazione del prototipo alla produzione in serie, forniamo soluzioni personalizzate basate sui requisiti elettrici effettivi invece di applicare la stessa struttura PCB a ogni progetto.

Domande frequenti

Qual è la differenza tra una scheda di controllo carica batteria e una scheda standard?

Un PCB di controllo della carica della batteria gestisce le funzioni di conversione della potenza, regolazione della carica e protezione della batteria. Rispetto alle schede di controllo standard, richiede una maggiore capacità di corrente, una migliore gestione termica e un controllo più rigoroso delle prestazioni elettriche.

Quale spessore di rame è consigliato per la ricarica PCB ad alta corrente?

Lo spessore del rame richiesto dipende dalla corrente di carica, dalla larghezza della traccia e dalle condizioni termiche. I design PCB in rame pesante sono comunemente usati per applicazioni ad alta potenza per ridurre la resistenza e la generazione di calore.

Potete produrre PCB personalizzati per la ricarica delle batterie?

SÌ. Aisen Electronics supporta progetti PCB personalizzati in base alle esigenze del cliente, tra cui struttura degli strati, selezione dei materiali, spessore del rame e requisiti di assemblaggio.

Fornite servizi di assemblaggio di PCB?

SÌ. Forniamo servizi PCBA completi tra cui approvvigionamento di componenti, assemblaggio SMT, ispezione e test.

Quali test vengono eseguiti prima della spedizione?

Ogni PCB può essere testato tramite ispezione elettrica, ispezione AOI e requisiti di test funzionali specifici del cliente prima della consegna.

Contattare Aisen Electronics

Se avete bisogno di soluzioni PCB personalizzate per il controllo della carica della batteria per la vostra apparecchiatura di ricarica o sistema di gestione della batteria, contattate Aisen Electronics Co., Ltd. per supporto tecnico e valutazione della produzione.
