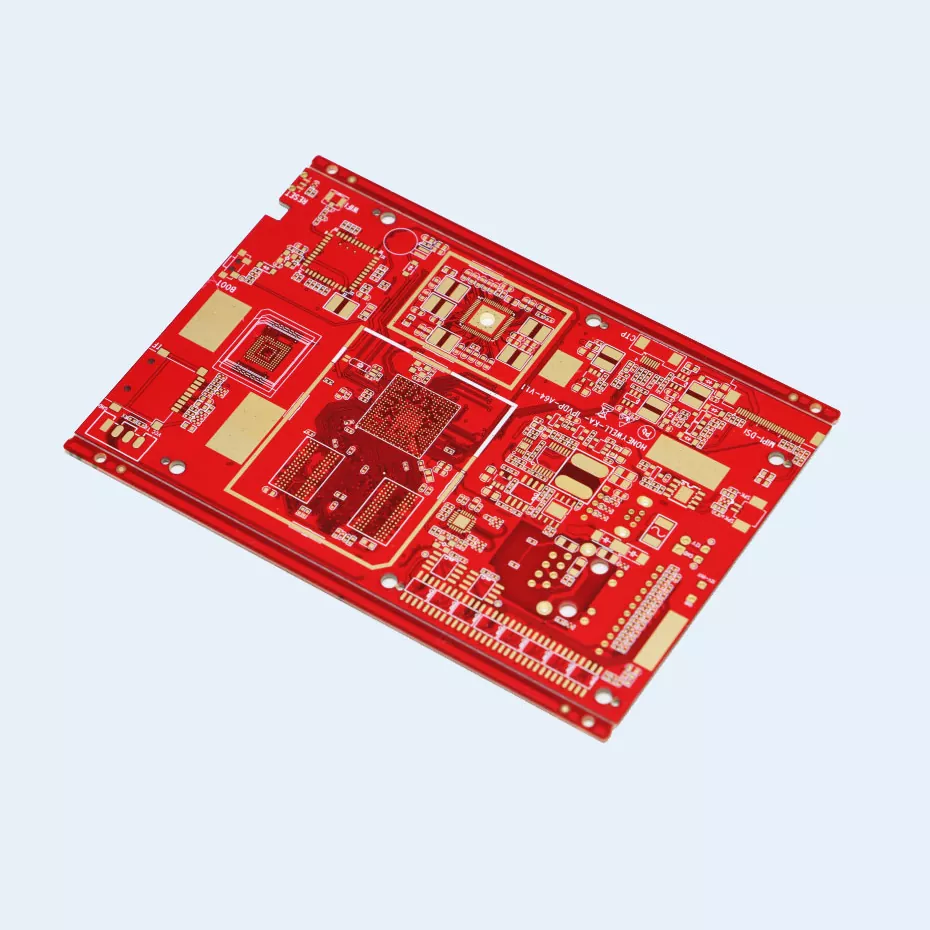

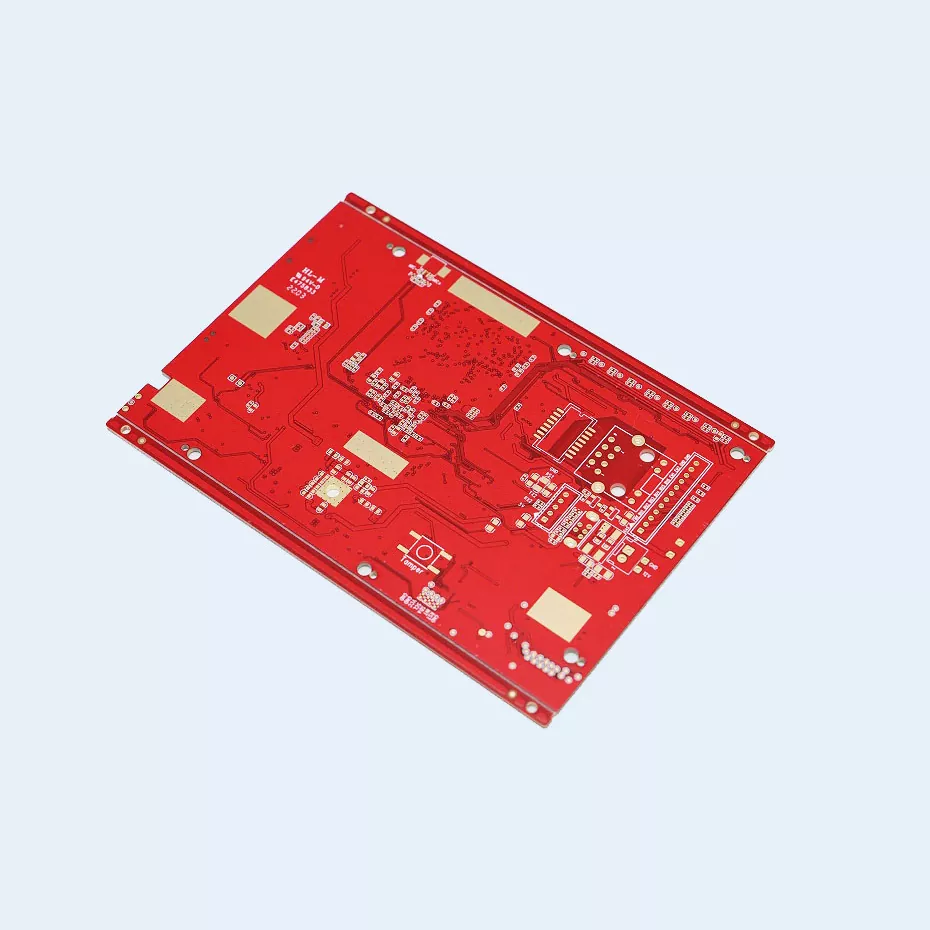

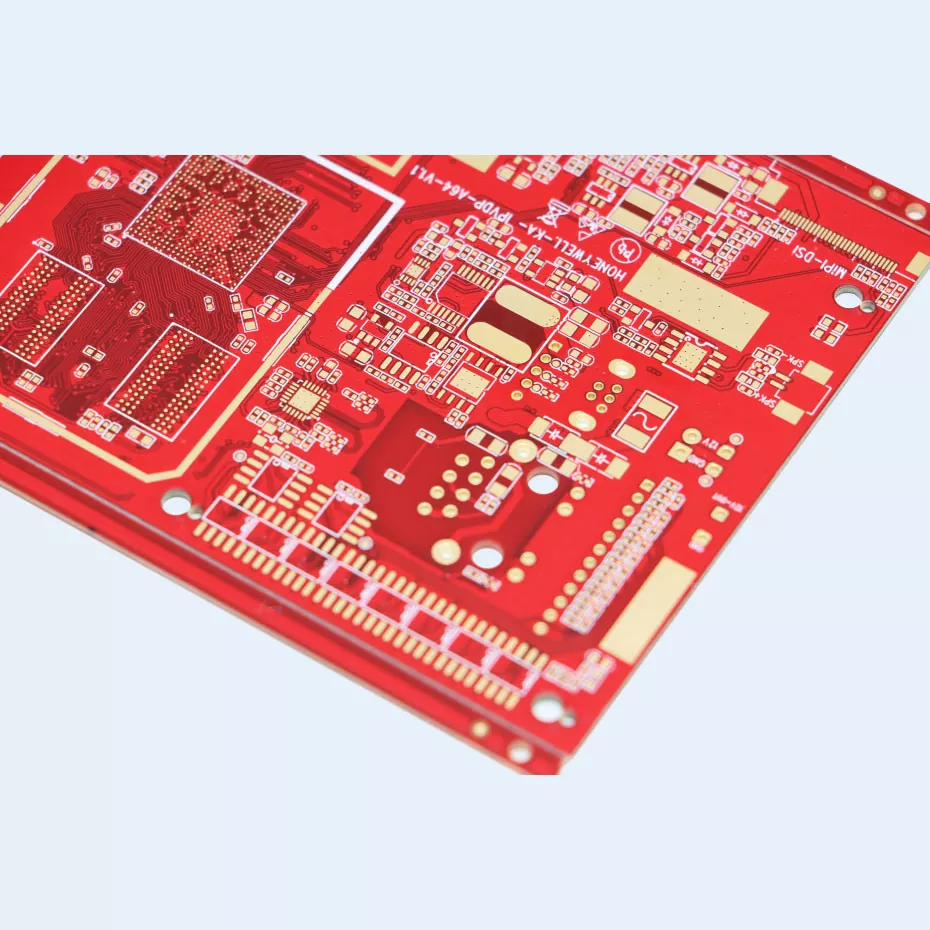

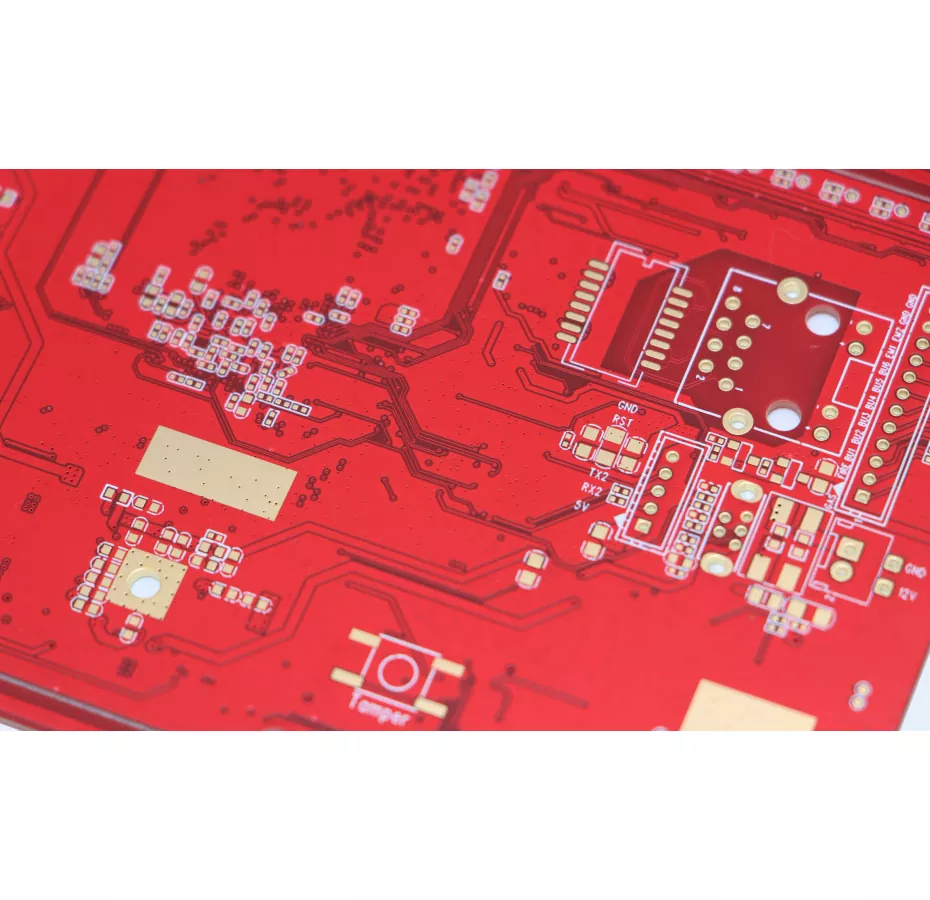

Scheda elettronica in ABS

La scelta del substrato PCB influisce direttamente sull'affidabilità del prodotto. Il materiale ABS offre diverse caratteristiche che lo rendono adatto per applicazioni elettroniche specifiche.

La sua resistenza agli urti aiuta a proteggere i circuiti installati in apparecchiature esposte a vibrazioni o shock fisici. Il materiale mantiene inoltre dimensioni stabili durante le normali condizioni operative, a vantaggio dei prodotti che richiedono un accurato montaggio meccanico tra PCB e componenti dell'alloggiamento.

L'ABS ha una buona resistenza alle comuni sostanze industriali come oli, detergenti e solventi, rendendolo adatto per apparecchiature utilizzate in officine, veicoli e ambienti industriali.

PCB ABS rispetto al tradizionale PCB FR4

L'FR4 rimane il materiale preferito per molte applicazioni elettroniche ad alta temperatura grazie al suo eccellente isolamento elettrico e prestazioni termiche. Il PCB in ABS viene selezionato principalmente quando le proprietà meccaniche, la costruzione leggera e l'efficienza dei costi sono più importanti.

Sfide di produzione del PCB con substrato ABS

La produzione di PCB in ABS richiede considerazioni diverse rispetto ai circuiti stampati convenzionali.

Il legame tra gli strati di rame e il substrato polimerico richiede condizioni di lavorazione controllate per mantenere l'adesione a lungo termine. Uno stress termico eccessivo durante la produzione può influire sulla precisione dimensionale, pertanto i parametri di processo devono essere attentamente controllati.

Aisen Electronics si concentra sul controllo dei fattori chiave di produzione, tra cui:

• Preparazione del materiale
• Qualità di adesione del rame
• Precisione della lavorazione del foro
• Compatibilità con il trattamento superficiale
• Verifica finale delle prestazioni elettriche

Capacità di produzione di PCB ABS personalizzati

Aisen Electronics supporta la produzione di PCB in ABS dalle quantità di prototipi alla produzione in serie.

Le nostre capacità includono:

• Struttura PCB: design a singola faccia, doppia faccia e multistrato
• Conteggio degli strati: fino a 32 strati
• Spessore del pannello: da 0,3 mm a 5,0 mm
• Spessore del rame: fino a 6 once
• Larghezza minima della linea: 0,076 mm (3 mil)
• Laser micro tramite capacità da 0,1 mm
• Dimensione massima del pannello: 650 mm × 750 mm

Per i prodotti elettronici compatti, supportiamo requisiti di routing ad alta densità, tra cui assemblaggio di componenti a passo fine, progettazione di impedenza controllata e opzioni di finitura superficiale personalizzate come ENIG, OSP e argento per immersione.

Applicazioni in cui il PCB ABS offre vantaggi

Elettronica per interni automobilistici

È adatto per moduli elettronici automobilistici dove la struttura leggera e la resistenza alle vibrazioni sono importanti. Le applicazioni includono unità di controllo del cruscotto, sistemi di illuminazione interna e moduli elettronici ausiliari.

Controllo delle apparecchiature industriali

Gli ambienti industriali possono esporre i componenti elettronici a vibrazioni, polvere e sostanze chimiche. Il PCB ABS fornisce una soluzione pratica per pannelli di controllo, sensori e sistemi di monitoraggio delle apparecchiature che richiedono resistenza meccanica.

Prodotti elettronici di consumo

Per i prodotti di consumo ad alto volume, i produttori spesso richiedono un equilibrio tra prestazioni e costi. I PCB con substrato in ABS possono supportare strutture di prodotto compatte mantenendo funzioni elettriche stabili.

Dispositivi intelligenti e apparecchiature portatili

I prodotti elettronici leggeri beneficiano delle caratteristiche del materiale ABS perché il PCB può integrarsi meglio con involucri di plastica e design meccanici compatti.

Controllo di qualità durante la produzione di PCB in ABS

Aisen Electronics applica procedure di ispezione durante tutto il processo di produzione anziché fare affidamento solo sui test finali.

L'ispezione del materiale verifica la qualità del substrato prima della produzione. Durante la fabbricazione, processi quali perforazione, placcatura e trattamento superficiale vengono monitorati per mantenere la coerenza.

Prima della spedizione, ogni PCB in ABS può essere sottoposto a:

• Test di continuità elettrica
• Ispezione dell'AOI
• Controllo dimensionale
• Verifica della qualità della superficie
• Controllo aspetto finale

Supporto tecnico per progetti PCB ABS

La scelta del PCB ABS spesso comporta considerazioni sia elettriche che meccaniche.

Il nostro team di ingegneri assiste i clienti con:

• Ottimizzazione della struttura del PCB
• Valutazione della selezione dei materiali
• Analisi di fattibilità produttiva
• Ottimizzazione dei costi
• Verifica del prototipo

Questo supporto aiuta i clienti a evitare problemi causati da materiali non idonei, complessità di produzione non necessaria o scarsa integrazione tra PCB e alloggiamento del prodotto.

Servizi di produzione e assemblaggio

Aisen Electronics fornisce la produzione di PCB insieme a soluzioni di assemblaggio PCBA.

La gamma di servizi comprende l'approvvigionamento dei componenti, il posizionamento SMT, l'assemblaggio a foro passante, i test funzionali e l'integrazione del prodotto finito.

Combinando la capacità di fabbricazione e assemblaggio di PCB, i clienti possono ridurre le fasi di comunicazione e migliorare l'efficienza produttiva durante lo sviluppo del prodotto.

Domande frequenti

Quali fattori dovrebbero essere considerati quando si seleziona questo tipo di PCB?

Gli ingegneri solitamente valutano l'ambiente applicativo, i requisiti meccanici, le condizioni di temperatura, la complessità del circuito e i costi di produzione prima di scegliere una soluzione PCB adatta. Anche la compatibilità dei materiali e l'affidabilità a lungo termine sono considerazioni importanti durante lo sviluppo del prodotto.

Dove vengono comunemente applicati questi circuiti?

Questo tipo di PCB viene spesso utilizzato nell'elettronica automobilistica, nei dispositivi di controllo industriale, nei prodotti di consumo e negli assemblaggi elettronici dove sono richieste strutture leggere, resistenza meccanica e integrazione con componenti in plastica.

La scheda può essere personalizzata per diversi design di prodotto?

SÌ. Aisen Electronics supporta soluzioni personalizzate basate sul layout del circuito, sui requisiti dei livelli, sulla densità dei componenti e sulla struttura del prodotto. È possibile ottimizzare diversi progetti di schede in base alle esigenze applicative specifiche.

Come si confronta con i tradizionali materiali PCB?

Rispetto ai materiali convenzionali, le soluzioni basate su ABS si concentrano maggiormente sulla costruzione leggera, sulla resistenza agli urti e sull’efficienza in termini di costi, rendendole adatte per applicazioni in cui le proprietà meccaniche sono una parte importante della progettazione del prodotto.

Fornite servizi di produzione e assemblaggio?

SÌ. Aisen Electronics fornisce servizi completi di produzione PCB e assemblaggio PCBA, compreso lo sviluppo di prototipi, l'assemblaggio di componenti, i test e il supporto alla produzione di massa.

Contattare Aisen Electronics

Se il tuo prodotto elettronico richiede una soluzione PCB leggera, durevole e resistente agli agenti chimici, Aisen Electronics Co., Ltd. può fornire supporto personalizzato per la produzione di PCB ABS, dallo sviluppo del prototipo alla produzione di massa.
