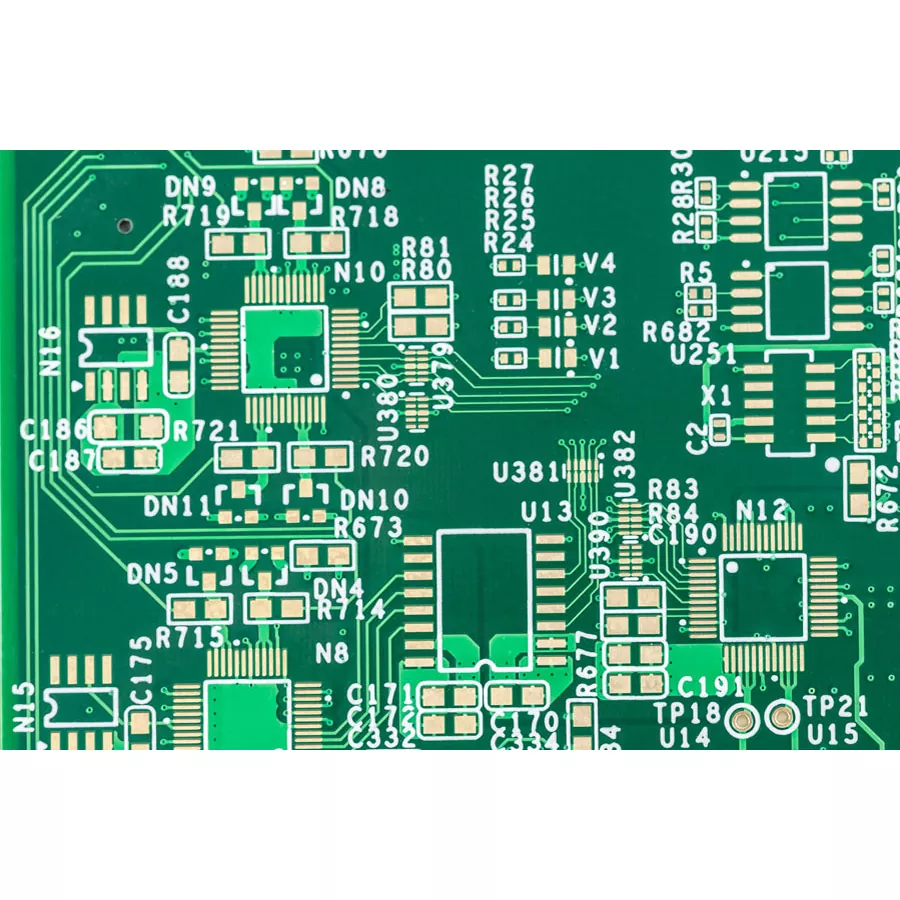

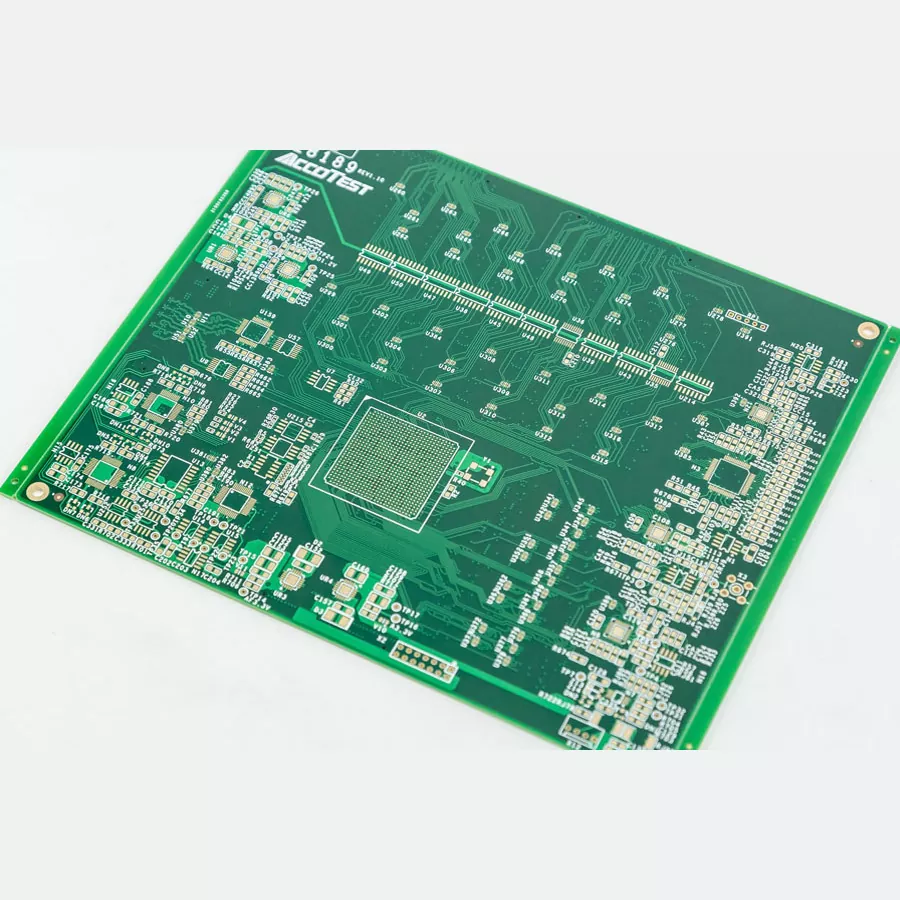

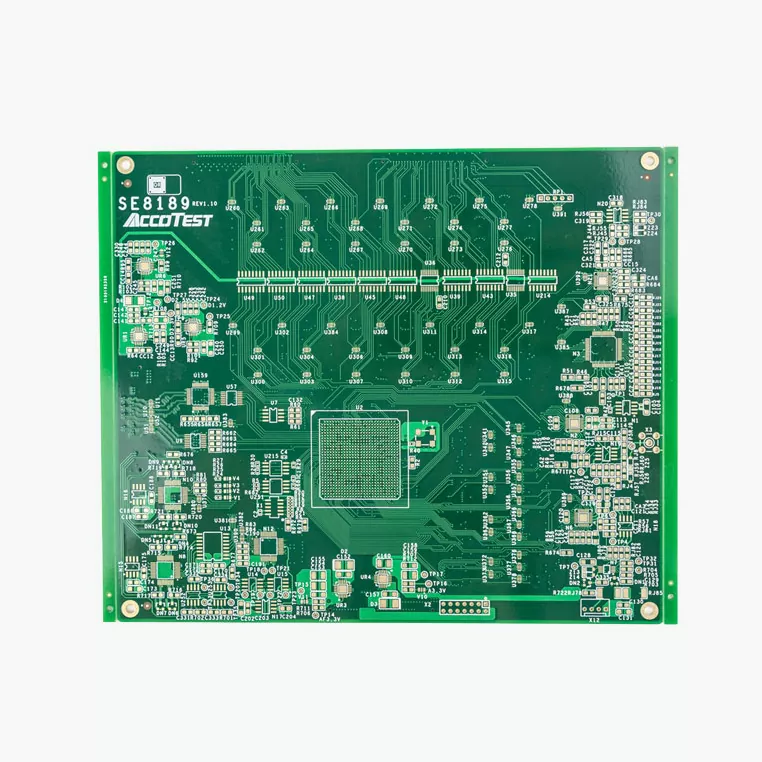

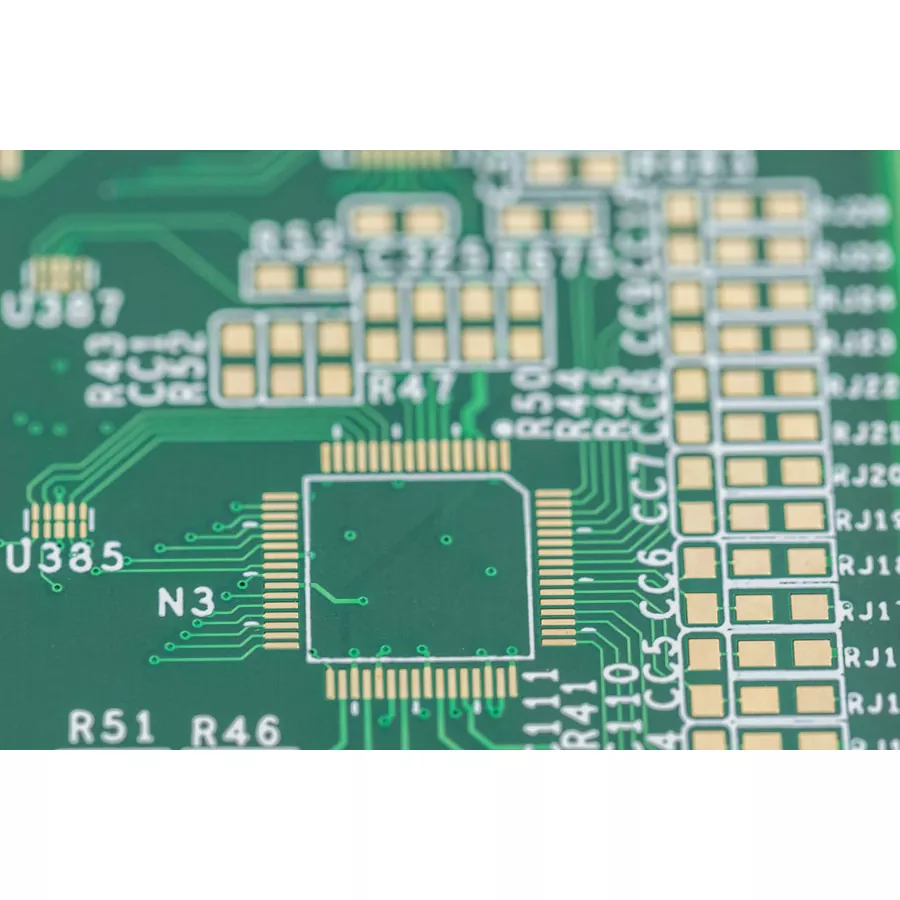

PCB del sistema di controllo

Il PCB del sistema di controllo svolge un ruolo fondamentale nelle apparecchiature industriali collegando sensori, processori, moduli di comunicazione e circuiti di controllo dell'alimentazione in un'unica piattaforma elettronica affidabile.

A differenza dei circuiti stampati standard, deve mantenere un funzionamento stabile gestendo al contempo più tipi di segnale, inclusi segnali di feedback analogici, comunicazione digitale e uscite di controllo ad alta corrente. Una progettazione inadeguata del PCB può causare interferenze di segnale, comunicazioni instabili o tempi di inattività imprevisti del sistema.

AAisen Electronics Co., Ltd., produciamo PCB per sistemi di controllo personalizzati per apparecchiature di automazione industriale, controller integrati, sistemi di controllo motori e macchine intelligenti. Il nostro approccio ingegneristico si concentra sulle prestazioni elettriche, sulla gestione termica, sull'integrità del segnale e sulla coerenza della produzione a lungo termine.

Considerazioni ingegneristiche alla base della progettazione PCB del sistema di controllo

Il PCB di un sistema di controllo non è solo un supporto per componenti elettronici. Determina l'efficienza con cui il sistema elabora i segnali, gestisce l'alimentazione e comunica con i dispositivi esterni.

Durante lo sviluppo del PCB, gli ingegneri devono bilanciare prestazioni elettriche, limitazioni meccaniche e affidabilità della produzione.

Integrità del segnale e isolamento del circuito per il controllo industriale

I controller industriali solitamente combinano diverse funzioni del circuito sullo stesso PCB, tra cui:

• Acquisizione del segnale del sensore
• Elaborazione tramite microcontrollore
• Circuiti di comunicazione
• Controllo della potenza in uscita

Questi circuiti potrebbero interferire tra loro se il percorso del PCB non è progettato correttamente.

Aisen Electronics Co., Ltd. supporta la progettazione di PCB tenendo conto di:

• Separazione dei segnali analogici e digitali
• Ottimizzazione della strategia di grounding
• Disposizione di riduzione del rumore
• Instradamento ad impedenza controllata

Ciò aiuta a mantenere un funzionamento stabile nelle applicazioni in cui sono essenziali segnali di feedback accurati.

Design ad alta affidabilità per il funzionamento industriale continuo

Molti sistemi di controllo funzionano continuamente in fabbriche, macchinari e apparecchiature di automazione dove guasti imprevisti possono creare perdite di produzione.

La nostra produzione di PCB supporta progetti che richiedono:

• Elevata affidabilità meccanica
• Ottimizzazione delle prestazioni termiche
• Strutture in rame durevoli
• Prestazioni di saldatura stabili

Per le apparecchiature che funzionano in condizioni di vibrazioni, variazioni di temperatura o interferenze elettriche, la selezione del materiale PCB e la coerenza della produzione diventano fattori critici.

Supporto dell'interfaccia di comunicazione per sistemi di controllo intelligenti

Le moderne piattaforme di controllo industriale spesso richiedono la comunicazione tra controller, sensori e reti esterne.

I PCB del sistema di controllo possono integrare interfacce come:

• Comunicazione RS485
• Sistemi CAN-Bus
• Moduli Ethernet
• Protocolli di comunicazione industriale

Per queste applicazioni, il layout del PCB deve mantenere la qualità del segnale attraverso un instradamento adeguato, il controllo dell'impedenza e la considerazione delle EMI.

Applicazioni

Apparecchiature per l'automazione industriale

Le macchine di automazione richiedono assemblaggi PCB affidabili per coordinare motori, sensori, attuatori e processori di controllo.

Le nostre soluzioni PCB di controllo sono utilizzate in:

• Apparecchiature per l'automazione di fabbrica
• Sistemi robotici
• Unità di controllo della macchina
• Controllori di linea di produzione

Sistemi di controllo e movimento del motore

Le applicazioni di controllo motore richiedono un'elaborazione accurata del segnale e una gestione stabile della potenza.

I progetti PCB devono supportare:

• Circuiti di pilotaggio del motore
• Rilevamento del feedback
• Componenti di commutazione di potenza
• Gestione termica

Sono disponibili opzioni PCB in rame pesante per applicazioni che richiedono una capacità di corrente più elevata.

Dispositivi di controllo integrati

I controller integrati sono ampiamente utilizzati nelle apparecchiature intelligenti in cui le dimensioni del PCB, il consumo energetico e l'affidabilità sono importanti.

Le applicazioni includono:

• Macchine intelligenti
• Terminali di controllo
• Sistemi di monitoraggio
• Dispositivi IoT industriali

Capacità di produzione di PCB per applicazioni di controllo

Aisen Electronics Co., Ltd. fornisce capacità di produzione di PCB per diversi requisiti di sistemi di controllo:

Struttura degli strati:

Produzione di PCB da 1 a 32 strati

Spessore del pannello:

0,3 mm-5,0 mm

Spessore del rame:

Fino a 6 once per applicazioni ad alta corrente

Larghezza minima della linea:

3mil (0,076 mm)

Controllo dell'impedenza:

Standard ±10%, funzionalità migliorata disponibile

Finiture superficiali:

ENIG, HASL, OSP, argento per immersione, oro duro

Queste funzionalità ci consentono di supportare sia schede di controllo standard che progetti multistrato complessi.

Controllo qualità della produzione

L'affidabilità del PCB del sistema di controllo dipende dalla coerenza durante tutta la produzione.

Il nostro processo di produzione comprende:

Ispezione del materiale in entrata, verifica dello strato interno, controllo della perforazione, monitoraggio della placcatura in rame, ispezione AOI, test elettrici e ispezione di qualità finale.

Per progetti che richiedono maggiore affidabilità, supportiamo ulteriori requisiti di test basati sulle specifiche del cliente.

Il controllo di qualità si concentra su:

• Continuità del circuito
• Prestazioni di isolamento
• Saldabilità
• Allineamento dei livelli
• Coerenza produttiva

Supporto tecnico PCB personalizzato

Lo sviluppo del sistema di controllo spesso comporta il bilanciamento di prestazioni, costi e fattibilità della produzione.

Il nostro team di ingegneri assiste i clienti con:

• Revisione della progettazione del PCB
• Ottimizzazione dello stack-up
• Selezione dei materiali
• Analisi DFM
• Verifica del prototipo
• Transizione alla produzione di massa

Partecipando fin dalle prime fasi del processo di sviluppo, aiutiamo a ridurre i rischi di produzione e a migliorare l'affidabilità del prodotto.

Perché scegliere Aisen Electronics Co., Ltd. per la produzione di PCB per sistemi di controllo

I progetti PCB del sistema di controllo richiedono più della semplice capacità di fabbricazione. Il fornitore deve comprendere in che modo le prestazioni del PCB influiscono sul sistema elettronico completo.

Aisen Electronics Co., Ltd. fornisce:

• Esperienza nella produzione di PCB multistrato personalizzati
• Supporto per applicazioni di controllo industriale
• Assistenza ingegneristica dal prototipo alla produzione
• Capacità di produzione flessibile per diversi volumi di ordini
• Servizi integrati PCB e PCBA

Collaboriamo con produttori di apparecchiature e sviluppatori elettronici per realizzare soluzioni PCB affidabili per applicazioni di automazione e controllo intelligente.

Domande frequenti

Qual è la differenza tra il PCB del sistema di controllo e il PCB standard?

I PCB dei sistemi di controllo contengono solitamente circuiti più complessi, tra cui elaborazione del segnale, interfacce di comunicazione e sezioni di controllo dell'alimentazione. Richiedono una migliore integrità e affidabilità del segnale.

La PCB del sistema di controllo può supportare le interfacce di comunicazione industriale?

SÌ. I progetti PCB possono supportare interfacce di comunicazione come RS485, CAN, Ethernet e altri requisiti di comunicazione industriale.

Producete PCB di controllo ad alta corrente?

SÌ. Forniamo opzioni PCB in rame pesante fino a 6 once per applicazioni che richiedono una capacità di corrente più elevata.

Quali strati PCB sono adatti per i controller industriali?

Il numero di strati dipende dalla complessità del circuito. I controllori semplici possono utilizzare 2-4 strati, mentre i sistemi industriali avanzati spesso richiedono strutture multistrato.

Potete fornire servizi di assemblaggio di PCB?

SÌ. Forniamo fabbricazione di PCB, approvvigionamento di componenti, assemblaggio SMT, test e soluzioni PCBA complete.

Come si migliora l'affidabilità del PCB per gli ambienti industriali?

L'affidabilità viene migliorata attraverso la corretta selezione dei materiali, il controllo della produzione, i test elettrici e l'ottimizzazione della progettazione in base alle condizioni dell'applicazione.

ContattoAisen Electronics Co., Ltd.per soluzioni di produzione PCB personalizzate per sistemi di controllo.
