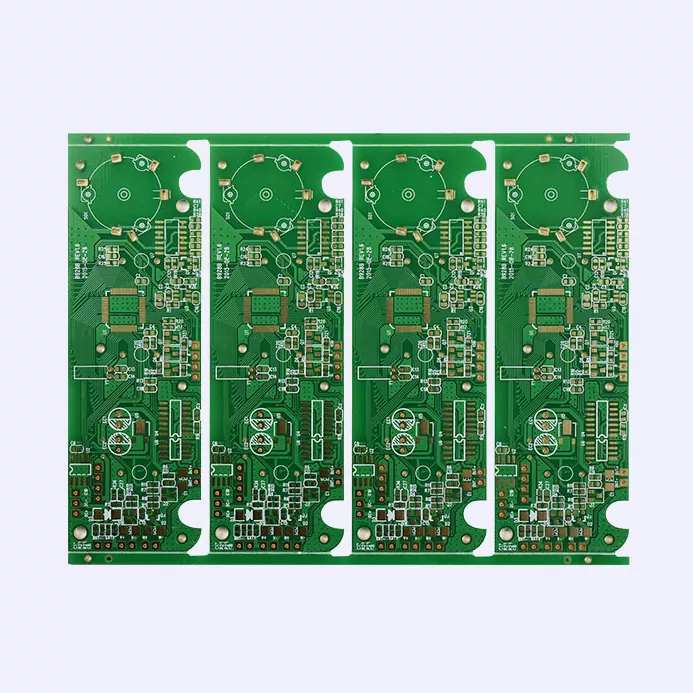

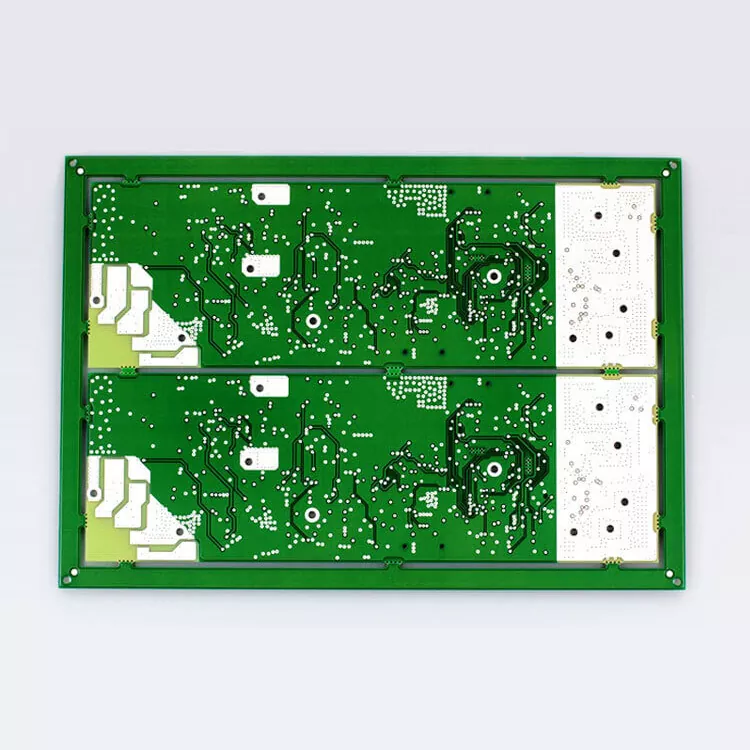

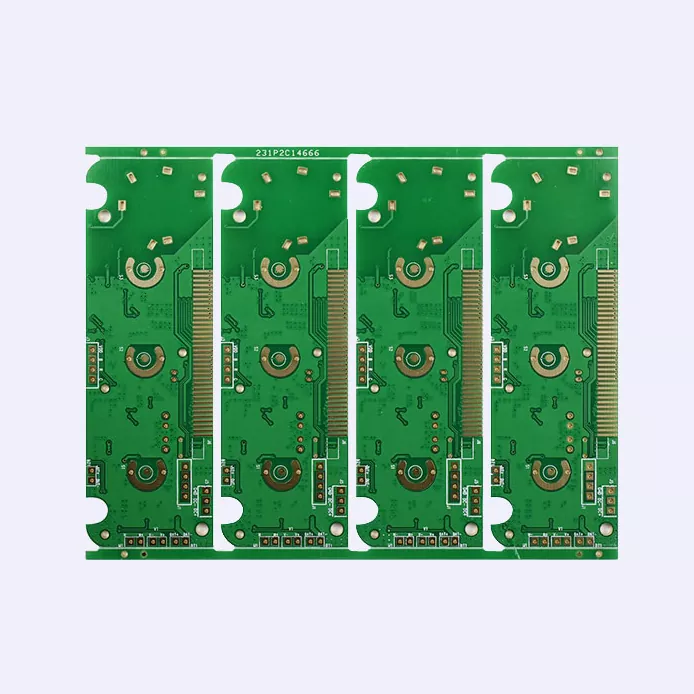

PCB dell'unità stimolatore nervoso

I dispositivi di stimolazione nervosa funzionano in modo diverso dall'elettronica medica generale perché il circuito stampato deve gestire la generazione controllata di impulsi piuttosto che la semplice elaborazione dei dati o la distribuzione dell'energia.

Il PCB dell'unità stimolatore nervoso deve mantenere segnali di stimolazione accurati prevenendo al contempo le interferenze tra circuiti di commutazione ad alta frequenza, moduli di controllo e componenti elettronici sensibili. La progettazione del layout, i metodi di messa a terra e la separazione del segnale svolgono un ruolo importante nel mantenimento dell'accuratezza della stimolazione.

Aisen Electronics collabora con i clienti per valutare le strutture PCB in base ai requisiti di stimolazione, alla disposizione dei componenti e alle limitazioni dimensionali del prodotto.

Supporta la stimolazione multicanale e la precisione del segnale

Molti moderni dispositivi di stimolazione nervosa richiedono più canali di uscita per controllare diverse aree di stimolazione. Ciascun canale deve mantenere caratteristiche elettriche coerenti per garantire prestazioni prevedibili del dispositivo.

La progettazione PCB dell'unità stimolatore nervoso deve supportare un instradamento accurato tra circuiti integrati di controllo, circuiti di pilotaggio e interfacce di uscita. La corretta disposizione degli strati aiuta a separare i segnali di controllo dai circuiti di stimolazione e riduce le interferenze indesiderate durante il funzionamento.

Per progetti complessi di stimolatori nervosi, Aisen Electronics fornisce supporto per la produzione di PCB multistrato per ospitare una maggiore densità di circuiti e percorsi di segnale più complicati.

Layout PCB a basso rumore per dispositivi elettronici medicali sensibili

Il rumore elettrico può influire sulla stabilità delle apparecchiature di stimolazione medica, soprattutto quando il PCB contiene sia circuiti di controllo che circuiti di generazione di impulsi.

Durante lo sviluppo del PCB, è necessario considerare insieme fattori quali la struttura di messa a terra, la distribuzione dell'alimentazione, il controllo dell'impedenza e il posizionamento dei componenti. Un layout PCB adeguato aiuta a mantenere la coerenza del segnale e riduce l'interazione elettrica imprevista tra le diverse aree funzionali.

Aisen Electronics supporta le revisioni tecniche prima della produzione per identificare potenziali problemi di produzione e layout in una fase iniziale.

Strutture PCB compatte per dispositivi portatili di stimolazione nervosa

Molti prodotti per la stimolazione nervosa sono progettati per applicazioni portatili o indossabili, dove lo spazio di installazione disponibile è limitato.

I progetti compatti spesso richiedono il posizionamento di componenti ad alta densità e un instradamento efficiente dei circuiti. La tecnologia PCB multistrato e le strutture PCB rigide e flessibili possono aiutare gli ingegneri a integrare più funzioni in assiemi elettronici più piccoli.

Aisen Electronics offre capacità di fabbricazione di PCB per dispositivi medici compatti che richiedono modelli precisi, processi di produzione controllati e prestazioni di assemblaggio affidabili.

Capacità di produzione di PCB per applicazioni di stimolazione nervosa

Le apparecchiature per la stimolazione nervosa spesso combinano circuiti di controllo, gestione dell'alimentazione, interfacce di comunicazione e canali di uscita all'interno di un unico gruppo elettronico. Il processo di produzione dei PCB deve mantenere la coerenza tra i diversi strati del circuito e le fasi di produzione.

Aisen Electronics supporta la produzione di PCB dalle quantità di prototipi alla produzione in serie. La nostra capacità produttiva include:

La struttura finale del PCB viene selezionata in base ai requisiti elettrici, alla densità dei componenti e agli obiettivi di progettazione del prodotto.

Finiture superficiali per circuiti stampati di stimolazione medica

La finitura superficiale influisce sulla qualità della saldatura, sulla stabilità della connessione dei componenti e sulle prestazioni di conservazione a lungo termine.

Per le applicazioni PCB di stimolatori nervosi, Aisen Electronics fornisce opzioni di trattamento superficiale tra cui ENIG, OSP, argento per immersione, stagno per immersione e contatti dorati.

L'ENIG è comunemente utilizzato per componenti a passo fine grazie alle sue caratteristiche di superficie piatta, mentre le aree di contatto dorate sono adatte per applicazioni che richiedono collegamenti elettrici ripetuti.

Produzione PCBA

Il PCB di uno stimolatore nervoso richiede non solo una fabbricazione accurata del circuito, ma anche un assemblaggio affidabile dei componenti. Il posizionamento errato dei componenti o problemi di saldatura possono influenzare le prestazioni di uscita elettrica.

Aisen Electronics fornisce servizi PCBA tra cui assemblaggio SMT, assemblaggio a foro passante, supporto per l'approvvigionamento dei componenti e test funzionali.

La nostra capacità di assemblaggio supporta piccoli componenti elettronici e layout complessi utilizzati nei dispositivi di controllo medico, aiutando i clienti a passare dai prototipi PCB alla produzione stabile.

Controllo di qualità durante la produzione di PCB

La coerenza è importante per le apparecchiature di stimolazione nervosa perché la precisione dell'uscita elettrica dipende dalla stabilità di ogni fase di produzione del PCB.

Aisen Electronics monitora i processi di produzione, tra cui l'ispezione dei materiali, la formazione dello strato interno, la laminazione, la foratura, la placcatura in rame, la lavorazione della maschera di saldatura e il test finale.

Prima della spedizione, le schede completate sono sottoposte a procedure di ispezione come l'ispezione AOI, i test elettrici e la verifica finale per confermare che soddisfano le specifiche del cliente.

Supporto tecnico per lo sviluppo di PCB per stimolatori nervosi

Lo sviluppo dell'elettronica medica spesso richiede aggiustamenti tra la progettazione iniziale e la produzione finale. Un PCB che funziona correttamente nei test di laboratorio può richiedere un'ulteriore ottimizzazione prima della produzione di massa.

Aisen Electronics fornisce supporto tecnico, inclusa la revisione della producibilità, la valutazione dello stack-up dei PCB e l'analisi della preparazione della produzione.

Identificando potenziali problemi legati alla densità di instradamento, all'assemblaggio dei componenti e alle limitazioni di produzione, i clienti possono ridurre le riprogettazioni non necessarie durante la produzione.

Applicazioni

Aisen Electronics fornisce supporto per la produzione di PCB per sistemi elettronici utilizzati in:

• Dispositivi per la stimolazione dei nervi
• Attrezzature per la riabilitazione
• Sistemi di stimolazione medica portatili
• Attrezzature per fisioterapia
• Elettronica sanitaria indossabile

Applicazioni diverse richiedono strutture PCB diverse a seconda dei canali di stimolazione, delle dimensioni del dispositivo, dei requisiti di alimentazione e delle condizioni operative.

Domande frequenti

Cosa rende i PCB degli stimolatori nervosi diversi dai PCB medici standard?

Il PCB dell'unità stimolatore nervoso deve gestire la generazione controllata di impulsi elettrici e mantenere un'uscita del segnale precisa. La progettazione deve considerare il controllo del rumore, l'instradamento del segnale e la coerenza elettrica.

Aisen Electronics può produrre schede PCB multistrato per dispositivi di stimolazione nervosa?

SÌ. Aisen Electronics supporta la fabbricazione di PCB multistrato fino a 32 strati per applicazioni che richiedono instradamenti complessi e design compatti.

I PCB rigidi-flessibili sono adatti per i dispositivi indossabili di stimolazione nervosa?

Le strutture PCB rigido-flessibili possono essere adatte per applicazioni indossabili perché consentono connessioni flessibili e un migliore utilizzo dello spazio interno limitato.

Aisen Electronics fornisce servizi di assemblaggio di PCB?

SÌ. Forniamo assemblaggio SMT, assemblaggio a foro passante, approvvigionamento di componenti e supporto per i test di prodotti elettronici personalizzati.

Discuti il ​​tuo progetto PCB per lo stimolatore nervoso con Aisen Electronics

Lo sviluppo di un dispositivo di stimolazione nervosa richiede un'attenta considerazione della struttura del PCB, delle prestazioni del segnale, dell'integrazione dei componenti e dei requisiti di produzione. Aisen Electronics Co., Ltd. collabora con produttori di apparecchiature mediche per valutare i progetti di PCB e fornire supporto alla produzione dallo sviluppo del prototipo alla produzione in serie.

Per aiutarci a comprendere i requisiti del tuo progetto, puoi condividere informazioni come disegni PCB, file Gerber, requisiti dei livelli, dettagli dei componenti o specifiche di assemblaggio. Il nostro team di ingegneri esaminerà i dettagli del progetto e fornirà feedback in base alle esigenze applicative.

Per i requisiti di produzione e assemblaggio PCB di stimolatori nervosi personalizzati, contattare:

E-mail: violet@akesonpcb.com

Aisen Electronics Co., Ltd. supporta le aziende di elettronica medica con fabbricazione di PCB, produzione di PCBA e assistenza tecnica per apparecchiature di stimolazione personalizzate.
