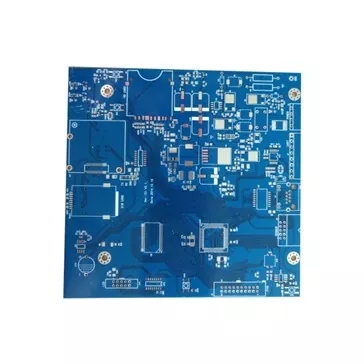

PCB per dispositivi diagnostici medici

Le apparecchiature diagnostiche mediche dipendono da circuiti elettronici per convertire informazioni biologiche, chimiche o fisiche in dati misurabili. All'interno di questi sistemi, il PCB collega sensori, unità di elaborazione del segnale, processori, moduli di comunicazione e circuiti di alimentazione per garantire una raccolta accurata dei dati e un funzionamento stabile delle apparecchiature.

Aisen Electronics Co., Ltd. produce PCB per dispositivi diagnostici medici, inclusi analizzatori di laboratorio, sistemi di test biochimici, strumenti per test immunologici e apparecchiature per test sanitari. Le nostre soluzioni PCB si concentrano sulla stabilità del segnale, sull'integrazione dei circuiti e sulla coerenza di produzione per dispositivi che richiedono precisione di misurazione ripetuta.

Come funzionano i dispositivi diagnostici medici e il ruolo del PCB

Le apparecchiature diagnostiche mediche di solito seguono un processo di acquisizione del segnale, conversione del segnale, elaborazione dei dati e output dei risultati.

Il sensore o il modulo di rilevamento raccoglie innanzitutto informazioni da campioni biologici o dal corpo umano. Questi segnali sono spesso deboli e richiedono amplificazione e filtraggio prima di essere elaborati dal sistema di controllo principale. Il PCB fornisce il collegamento elettrico tra questi moduli funzionali e garantisce che i segnali vengano trasmessi con interferenze minime.

Ad esempio, in un analizzatore biochimico, il modulo di rilevamento converte le reazioni chimiche in segnali elettrici. Il PCB trasferisce quindi questi segnali ai circuiti di elaborazione dove i dati vengono analizzati e convertiti in risultati diagnostici leggibili.

Il PCB non è solo una piattaforma di connessione. Il suo design influisce direttamente sulla qualità del segnale, sulla stabilità della potenza, sulle prestazioni termiche e sull'affidabilità a lungo termine delle apparecchiature.

Perché le apparecchiature diagnostiche mediche richiedono una progettazione PCB specializzata

PCB diagnostico medico rispetto a PCB elettronico standard

Le apparecchiature diagnostiche mediche hanno requisiti più severi rispetto ai prodotti elettronici generali perché le prestazioni del circuito possono influenzare la coerenza della misurazione.

I PCB per la diagnostica medica richiedono un migliore controllo delle interferenze del segnale, dell'affidabilità dei componenti e della coerenza della produzione.

Sfide di progettazione PCB nelle apparecchiature diagnostiche

Protezione dei segnali sensibili durante la misurazione

Molti strumenti diagnostici dipendono dai segnali dei sensori che possono essere influenzati da interferenze elettromagnetiche, fluttuazioni di tensione o progettazione inadeguata della messa a terra.

Aisen Electronics ottimizza le strutture PCB attraverso un'adeguata disposizione degli strati, il controllo dell'instradamento del segnale e la separazione tra circuiti analogici e digitali. Questi metodi aiutano a mantenere stabile la trasmissione del segnale dai componenti di rilevamento alle unità di elaborazione.

Integrazione di più moduli funzionali

Un moderno dispositivo diagnostico può combinare:

• Interfacce dei sensori
• Circuiti di amplificazione del segnale
• Microprocessori
• Sistemi di comunicazione
• Circuiti di gestione dell'energia

Queste funzioni devono operare insieme in uno spazio limitato. La tecnologia PCB multistrato consente agli ingegneri di separare le diverse aree del circuito mantenendo un design compatto delle apparecchiature.

Aisen Electronics supporta la produzione di PCB fino a 32 strati, con elaborazione fine-line fino a 3mil e capacità di interconnessione ad alta densità per sistemi diagnostici complessi.

Considerazioni ingegneristiche chiave per il PCB diagnostico medico

Integrità del segnale

L'integrità del segnale è uno dei fattori più importanti nelle apparecchiature diagnostiche. Una trasmissione instabile può causare deviazioni dei dati o risultati incoerenti dei test.

La progettazione dello stack-up del PCB, il controllo dell'impedenza e l'ottimizzazione del routing vengono utilizzati per ridurre la perdita di segnale e le interferenze elettromagnetiche.

Aisen Electronics supporta la produzione di impedenza controllata con tolleranza di ±8% per applicazioni che richiedono prestazioni di segnale stabili.

Stabilità di potenza e controllo termico

Gli strumenti diagnostici spesso funzionano per lunghi periodi, creando continui carichi elettrici e termici.

La progettazione del PCB deve fornire una distribuzione stabile dell'energia controllando al contempo il calore generato dai processori e dai componenti di alimentazione.

Soluzioni come strati di rame più spessi, piani di potenza ottimizzati e strutture di gestione termica aiutano a migliorare la stabilità operativa.

Miniaturizzazione e densità dei componenti

I dispositivi diagnostici portatili richiedono dimensioni PCB più piccole senza ridurre la funzionalità.

Le tecnologie PCB ad alta densità consentono di integrare più componenti e circuiti in uno spazio limitato mantenendo l'affidabilità della produzione.

Aisen Electronics supporta l'assemblaggio di componenti a passo fine, strutture micro via e progetti multistrato per l'elettronica medica compatta.

Processo di produzione per PCB diagnostici medici

La produzione di PCB per la diagnostica medica richiede un rigoroso controllo del processo poiché piccole variazioni di produzione possono influire sulle prestazioni dell'apparecchiatura.

Aisen Electronics gestisce l'intero processo di produzione dall'ispezione dei materiali, alla lavorazione dello strato interno, alla laminazione, alla perforazione, alla ramatura, alla finitura superficiale, fino al test elettrico finale.

Ogni fase della produzione viene monitorata per mantenere una qualità costante tra lo sviluppo del prototipo e la produzione in serie.

Selezione dei materiali PCB e del trattamento superficiale

La scelta del materiale dipende dalle condizioni operative dell'apparecchiatura diagnostica.

Per gli strumenti di laboratorio standard, i materiali FR-4 ad alta Tg forniscono prestazioni elettriche stabili e affidabilità meccanica. Per le applicazioni che richiedono caratteristiche del segnale migliorate, è possibile selezionare materiali PCB specializzati in base alla frequenza e ai requisiti termici.

Trattamenti superficiali come ENIG, OSP, argento per immersione e oro duro sono disponibili in base al tipo di componente e ai requisiti di assemblaggio.

Capacità tecniche di Aisen Electronics Medical PCB

Aisen Electronics supporta diverse strutture PCB per applicazioni diagnostiche mediche:

Applicazioni

Il PCB per dispositivi diagnostici medici viene utilizzato in apparecchiature tra cui:

• Sistemi di analisi del sangue
• Analizzatori biochimici
• Apparecchiature per test immunologici
• Strumenti diagnostici di laboratorio
• Dispositivi portatili per test medici
• Sistemi di monitoraggio sanitario

Ogni applicazione ha requisiti diversi. Le apparecchiature di laboratorio solitamente danno priorità alla stabilità e alla ripetibilità della misurazione, mentre i dispositivi diagnostici portatili si concentrano su dimensioni, consumo energetico e integrazione.

Controllo qualità per la produzione di PCB diagnostici medici

Prima della spedizione, ogni PCB viene sottoposto a procedure di ispezione tra cui test elettrici, ispezione AOI, verifica dimensionale e valutazione della qualità finale.

Aisen Electronics conserva registri di produzione che coprono informazioni sui materiali, parametri di produzione e risultati delle ispezioni per supportare i requisiti di tracciabilità del prodotto.

Supporto tecnico da Aisen Electronics Co., Ltd.

Lo sviluppo di PCB per la diagnostica medica richiede la cooperazione tra progettisti di apparecchiature e produttori di PCB.

Aisen Electronics Co., Ltd. fornisce supporto tecnico durante l'intero processo di sviluppo, compresa la revisione della progettazione PCB, la valutazione della producibilità, la guida alla selezione dei materiali, la produzione di prototipi e la produzione in serie.

Il nostro obiettivo è aiutare i produttori di apparecchiature mediche a costruire PCB che soddisfino i loro requisiti elettrici, piani di produzione e condizioni di applicazione.

Domande frequenti

Perché la progettazione PCB è importante nelle apparecchiature diagnostiche mediche?

La progettazione del PCB influisce sulla precisione del segnale, sulla stabilità della potenza e sulla comunicazione tra diversi moduli elettronici. Una struttura PCB adeguata aiuta a mantenere prestazioni diagnostiche costanti.

Qual è la differenza tra PCB medico e PCB normale?

I PCB medicali richiedono un controllo più rigoroso dell'integrità del segnale, dell'affidabilità, della tracciabilità e della coerenza della produzione perché vengono utilizzati in apparecchiature relative alla diagnosi e ai test.

Quali tecnologie PCB vengono utilizzate nei dispositivi diagnostici?

Le tecnologie comuni includono strutture PCB multistrato, progettazione a impedenza controllata, instradamento fine-line, tecnologia HDI e assemblaggio di componenti ad alta densità.

Aisen Electronics può produrre PCB diagnostici personalizzati?

SÌ. Aisen Electronics fornisce fabbricazione e assemblaggio di PCB personalizzati in base ai requisiti di progettazione delle apparecchiature, al volume di produzione e alle specifiche tecniche.

Contatta Aisen Electronics Co., Ltd.

Se stai sviluppando apparecchiature diagnostiche mediche e hai bisogno di supporto per la produzione di PCB, Aisen Electronics Co., Ltd. può aiutarti con la valutazione del progetto, la selezione dei materiali, lo sviluppo di prototipi e la produzione.

Il nostro team di ingegneri collabora con i produttori di apparecchiature mediche per ottimizzare le strutture PCB, migliorare la producibilità e supportare uno sviluppo stabile del prodotto.

Per discussioni tecniche, requisiti PCB o pianificazione della produzione, contatta il nostro team.
