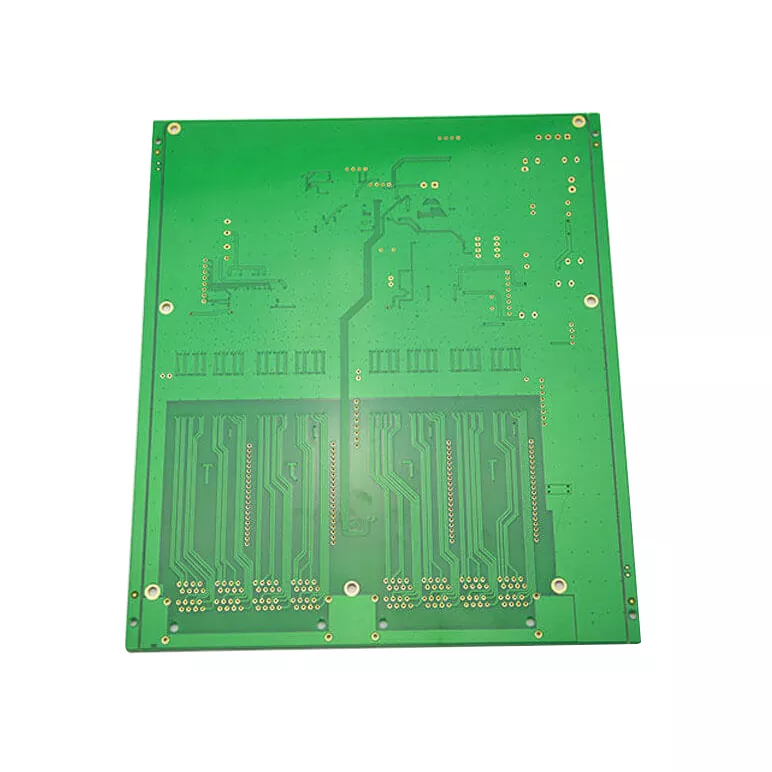

PCB dei sistemi di portata e di erogazione

La portata e le apparecchiature di erogazione dipendono da un accurato controllo elettronico per misurare, calcolare e regolare il movimento del fluido. Il PCB all'interno di questi sistemi collega sensori di flusso, microcontrollori, interfacce di comunicazione e controlli degli attuatori per garantire che i dati misurati possano essere convertiti in comandi operativi precisi.

Aisen Electronics Co., Ltd. produce PCB per sistemi di portata e erogazione per misuratori di portata, macchine per l'erogazione di liquidi, strumenti da laboratorio e apparecchiature per il controllo dei fluidi industriali. La nostra produzione si concentra sull'elaborazione stabile del segnale del sensore, sull'integrazione di circuiti compatti e su prestazioni elettriche costanti per applicazioni basate sulla misurazione.

Il ruolo del PCB nelle apparecchiature di misurazione e erogazione del flusso

In un sistema di controllo del flusso, il PCB dei sistemi di portata e di erogazione è responsabile di qualcosa di più del semplice collegamento dei componenti. Funziona come centro di elaborazione tra gli elementi di rilevamento e le parti di controllo meccanico.

Una tipica PCB di controllo flusso gestisce:

• Acquisizione del segnale del sensore
• Calcolo ed elaborazione dei dati
• Controllo di valvole o pompe
• Comunicazione con sistemi esterni
• Distribuzione dell'alimentazione per moduli elettronici

Per le apparecchiature di erogazione, la stabilità del PCB influisce direttamente sulla precisione del controllo del volume del liquido e sulla ripetibilità di ciascuna operazione.

Considerazioni sulla progettazione per l'elaborazione del segnale del sensore

I sensori di flusso generano solitamente segnali elettrici deboli che possono essere facilmente influenzati dalle interferenze circostanti provenienti da motori, elettrovalvole e circuiti di alimentazione.

La progettazione del PCB deve considerare:

Separazione del segnale

I segnali sensibili dei sensori richiedono percorsi di instradamento ottimizzati per evitare interferenze provenienti da circuiti ad alta corrente.

Struttura di messa a terra

Una corretta progettazione della messa a terra aiuta a mantenere segnali di riferimento stabili e migliora la coerenza della misurazione.

Disposizione dei componenti

La posizione di sensori, processori e componenti di alimentazione influisce sulla qualità del segnale e sull'affidabilità del sistema.

Aisen Electronics supporta layout PCB personalizzati in base al tipo di sensore, al protocollo di comunicazione e alla struttura dell'apparecchiatura.

Soluzioni PCB per diversi ambienti di controllo del flusso

Monitoraggio del flusso industriale

I sistemi di flusso industriale sono comunemente utilizzati nelle linee di produzione, nel trattamento delle acque, nei sistemi energetici e nelle apparecchiature di processo.

Queste applicazioni richiedono PCB in grado di gestire:

• Cicli operativi lunghi
• Fluttuazioni della temperatura
• Rumore elettrico da apparecchiature industriali
• Elaborazione continua dei dati del sensore

I progetti PCB possono essere personalizzati con materiali adeguati, spessore del rame e finiture protettive in base alle condizioni operative.

Attrezzature per la distribuzione medica e di laboratorio

I sistemi di erogazione medicali richiedono un controllo accurato dei fluidi e un funzionamento ripetibile.

Rispetto alle applicazioni industriali, i PCB per la distribuzione medicale solitamente si concentrano maggiormente su:

• Dimensioni della scheda compatte
• Circuiti stabili a basso rumore
• Controllo preciso del motore e della valvola
• Consistenza produttiva affidabile

Questi requisiti sono importanti per apparecchiature quali analizzatori di laboratorio, sistemi di infusione e dispositivi automatizzati per la gestione dei liquidi.

Sistemi di gestione dei fluidi automobilistici

I moduli di controllo dei fluidi automobilistici funzionano in condizioni di vibrazioni, variazioni di temperatura e interferenze elettromagnetiche.

Le applicazioni PCB includono:

• Monitoraggio del sistema di raffreddamento
• Controllo della gestione del carburante
• Moduli di controllo idraulico
• Sistemi di gestione termica

Questi prodotti richiedono una forte affidabilità meccanica e collegamenti elettrici stabili durante il funzionamento del veicolo.

Scegliere la struttura PCB giusta per i sistemi di flusso

La struttura del PCB dipende dalla complessità dell'apparecchiatura.

Aisen Electronics supporta la produzione di PCB, da semplici schede sensore a complesse piattaforme di controllo.

Capacità tecnica

Queste funzionalità supportano requisiti diversi, dai dispositivi portatili compatti ai sistemi di controllo industriale.

Focus sulla produzione per l'elettronica basata sulle misurazioni

La produzione di PCB per il controllo del flusso richiede coerenza perché la variazione elettrica può influenzare la precisione della misurazione.

Aisen Electronics controlla le fasi chiave della produzione, tra cui:

• Verifica dei materiali
• Allineamento degli strati del circuito
• Foratura di precisione
• Controllo della ramatura
• Finitura superficiale
• Test elettrici

Per le applicazioni relative ai sensori, viene prestata ulteriore attenzione all'integrità del circuito e all'affidabilità della connessione.

Assemblaggio PCB per dispositivi di controllo del flusso

Molti sistemi di flusso integrano sensori, processori, moduli di comunicazione e circuiti di alimentazione in spazi limitati.

Aisen Electronics fornisce servizi PCBA tra cui:

• Assemblaggio SMT
• Gruppo interfaccia sensore
• Installazione del microcontrollore
• Test funzionale
• Supporto alla produzione

Ciò consente ai clienti di ricevere assemblaggi elettronici completati anziché solo schede nude.

Confronto della produzione di PCB di portata

Domande frequenti

Quale PCB viene utilizzato nei misuratori di portata?

I misuratori di portata utilizzano solitamente PCB che integrano interfacce di sensori, circuiti di elaborazione del segnale, processori e moduli di comunicazione.

I PCB di controllo del flusso possono supportare più sensori?

SÌ. I progetti PCB multistrato possono integrare più canali di sensori, interfacce di comunicazione e circuiti di controllo.

I sistemi di erogazione richiedono materiali PCB speciali?

Il materiale dipende dalla temperatura operativa, dall'ambiente e dai requisiti di affidabilità. Le applicazioni industriali possono richiedere una maggiore resistenza termica o all'umidità.

Potete produrre PCB rigidi-flessibili per apparecchiature di erogazione?

SÌ. Le strutture PCB rigide-flessibili possono essere utilizzate quando le apparecchiature richiedono un'installazione tridimensionale compatta.

Fornite servizi di assemblaggio di PCB?

SÌ. Aisen Electronics fornisce fabbricazione di PCB, assemblaggio SMT, test e supporto alla produzione.

Contattare Aisen Electronics

Aisen Electronics Co., Ltd. fornisce PCB per sistemi di portata e erogazione.

Dalle schede di interfaccia dei sensori ai gruppi di controllo completi, supportiamo i clienti nello sviluppo di sistemi di automazione industriale, strumenti di laboratorio, apparecchiature mediche e moduli di controllo automobilistici.

E-mail:akesoncircuit@hotmail.com
