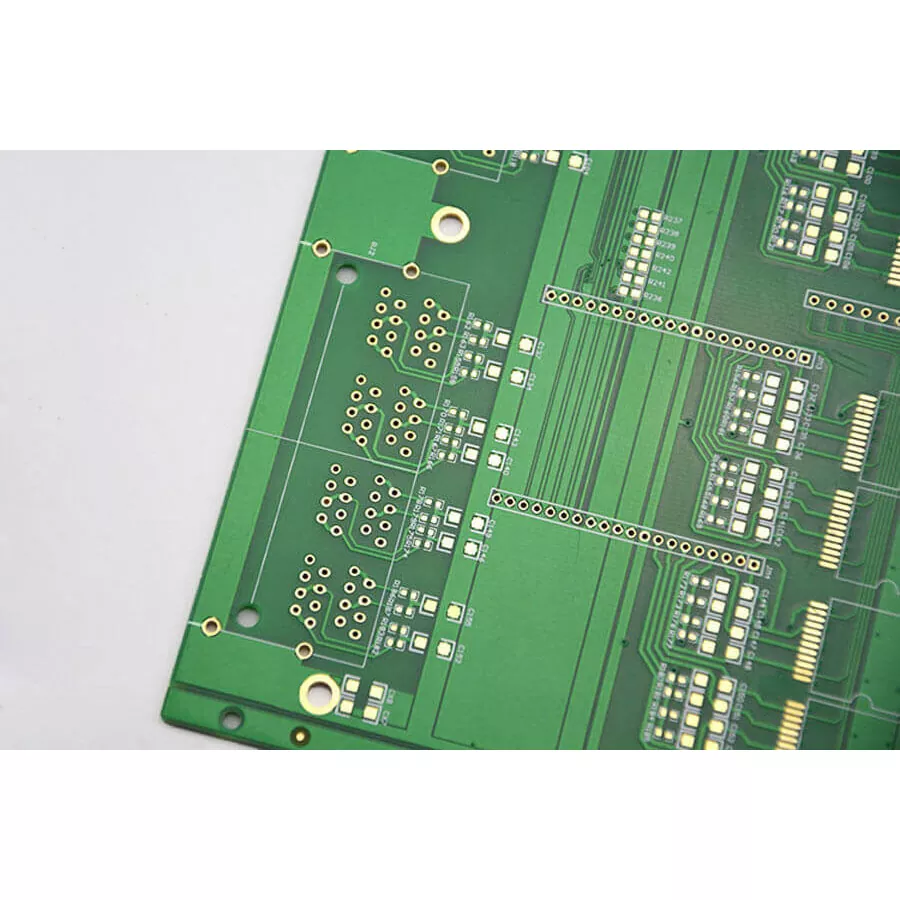

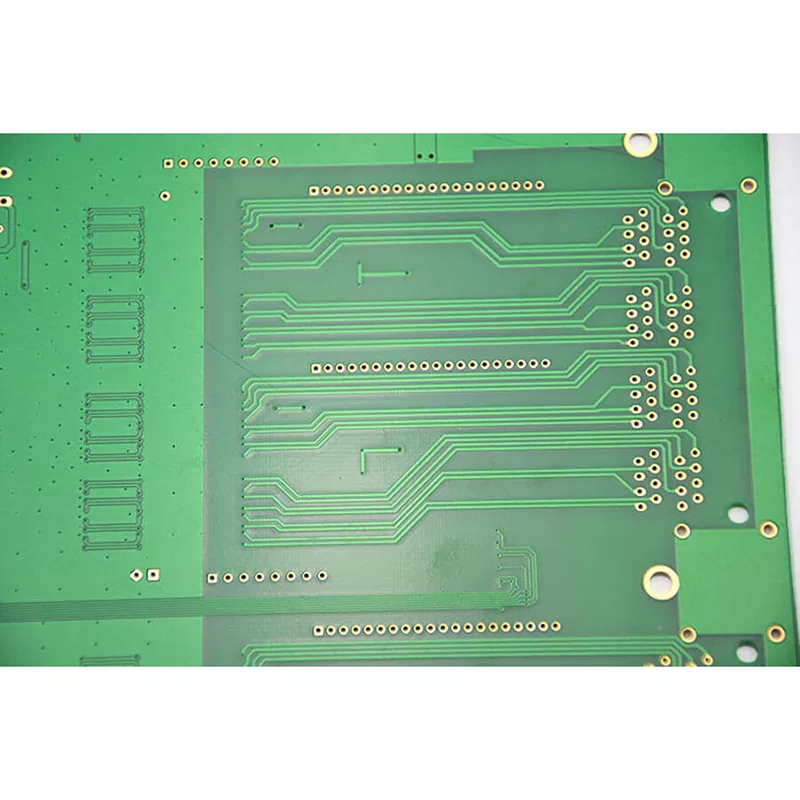

PCB per apparecchiature elettriche per la stimolazione muscolare
Stai creando innovazioni creative per il benessere o gadget per il recupero riparativo? Il nostro PCB per apparecchiature di stimolazione muscolare elettrica trasmette l'esattezza e la qualità incrollabile richiesta dai tuoi articoli. Sappiamo che i gadget EMS richiedono circuiti moderni per fornire in modo sicuro battiti elettrici controllati. Ecco perché la nostra preparazione di fabbricazione specializzata garantisce che ogni scheda soddisfi i parametri di riferimento più elevati sia per l'esecuzione che per la sicurezza. Che tu stia realizzando dispositivi per il benessere del cliente o attrezzature utili e professionali, la nostra capacità nella fabbricazione di articoli costituisce la base per il tuo successo.
Le apparecchiature per la stimolazione muscolare elettrica richiedono un controllo preciso degli impulsi di uscita, dei livelli di corrente e della commutazione dei canali. Il PCB all'interno di un dispositivo EMS collega il microcontrollore, il driver di stimolazione, il circuito di gestione dell'alimentazione e il sistema di controllo dell'utente. Qualsiasi instabilità nella progettazione del circuito può influire sulla precisione dell'impulso e sulla coerenza del dispositivo.
Aisen Electronics Co., Ltd. produce PCB per apparecchiature elettriche di stimolazione muscolare per dispositivi di riabilitazione, prodotti per il recupero fitness e apparecchiature di stimolazione portatili. La nostra produzione di PCB si concentra su instradamento stabile del segnale, percorsi di corrente controllati, layout di circuiti compatti e coerenza di produzione per il funzionamento dei dispositivi a lungo termine.
Requisiti di progettazione PCB per apparecchiature EMS
A differenza delle normali schede di controllo, i PCB EMS devono gestire sia i segnali di controllo digitali che i circuiti di uscita della stimolazione sulla stessa scheda. Il layout deve separare i segnali di controllo sensibili dalle sezioni di potenza per ridurre le interferenze.
Durante lo sviluppo del PCB, le considerazioni chiave includono:
- Progettazione del percorso corrente per i circuiti di uscita della stimolazione
- Struttura di messa a terra per ridurre il rumore elettrico
- Posizionamento dei componenti per una trasmissione stabile del segnale
- Progettazione della protezione dei circuiti di potenza e di controllo
Questi fattori influiscono direttamente sulla precisione della stimolazione e sulla stabilità operativa del prodotto.
Progettazione di circuiti controllati per sistemi con uscita a impulsi
La funzione principale di un dispositivo EMS è generare impulsi elettrici controllati. Il PCB deve mantenere connessioni stabili tra il chip di controllo, il circuito driver e l'interfaccia di uscita.
Aisen Electronics supporta strutture PCB con:
| Articolo | Capacità |
|---|---|
| Conteggio degli strati | 1-32 strati |
| Larghezza/spaziatura minima della linea | 3/3 milioni |
| Spessore del pannello | 0,3-5,0 mm |
| Spessore del rame | Fino a 6 once |
| Laser minimo tramite | 0,1 mm |
| Controllo dell'impedenza | ±8% disponibile |
| Struttura dell'ISU | 1+N+1 / 2+N+2 |
Queste funzionalità supportano progetti EMS compatti con canali di controllo multipli e funzioni elettroniche integrate.
Struttura PCB per dispositivi EMS portatili
Molti prodotti EMS sono progettati come dispositivi portatili o indossabili. Lo spazio interno limitato richiede una maggiore densità del circuito senza compromettere l'affidabilità dell'assemblaggio.
Per le apparecchiature EMS compatte, Aisen Electronics fornisce:
- Strutture PCB multistrato per circuiti integrati
- Tecnologia HDI per layout di componenti più piccoli
- Routing fine per progetti ad alta densità
- Opzioni PCB flessibili per assemblaggi con spazio limitato
Queste capacità produttive consentono ai progettisti di integrare il controllo della stimolazione, i circuiti di ricarica, i display e i moduli wireless in alloggiamenti di prodotti più piccoli.
Controllo del processo di produzione
La produzione di PCB per apparecchiature elettriche per la stimolazione muscolare richiede una precisione di produzione stabile poiché la variazione del circuito può influenzare le prestazioni del prodotto.
Il nostro processo produttivo comprende:
Ispezione dei materiali
→ Formazione del circuito dello strato interno
→ Allineamento e laminazione degli strati
→ Foratura di precisione
→ Ramatura
→ Formazione dello schema circuitale
→ Trattamento superficiale
→ Ispezione AOI
→ Test elettrici
Per le schede multistrato, la registrazione degli strati e lo spessore del rame sono attentamente controllati per mantenere l'affidabilità della connessione tra i circuiti interni.
Materiali e finiture superficiali
Diversi prodotti EMS hanno requisiti diversi a seconda dell'ambiente operativo e dei metodi di assemblaggio.
| Finitura superficiale | Applicazione |
|---|---|
| ENIG | Componenti IC a passo fine e controller compatti |
| OSP | Prodotti EMS di consumo sensibili ai costi |
| HASL senza piombo | Schede di controllo standard |
| Argento/Stagno ad immersione | Requisiti elettrici specifici |
Il trattamento superficiale adeguato viene selezionato in base al tipo di componente, al processo di saldatura e alla durata prevista del prodotto.
Produzione PCBA per prodotti EMS
Aisen Electronics fornisce anche servizi di assemblaggio di PCB per i produttori di apparecchiature EMS.
La capacità di assemblaggio include:
- Posizionamento dei componenti SMT
- Assemblaggio del microcontrollore
- Assemblaggio del circuito di gestione dell'alimentazione
- Test funzionale
- Supporto lotti di produzione
I componenti da pacchetti piccoli come i chip 01005 a pacchetti IC più grandi possono essere gestiti in base ai requisiti del prodotto.
Controllo di qualità durante la produzione
Per le applicazioni EMS, i difetti del PCB possono influire sulla precisione del controllo del dispositivo. Per ridurre i rischi di produzione, ogni lotto segue procedure di ispezione definite.
| Ispezione | Scopo |
|---|---|
| CQI | Controlla i materiali in arrivo |
| IPQC | Monitorare il processo produttivo |
| AOI | Rilevare i difetti del circuito |
| Prova elettrica | Verificare il collegamento del circuito |
| FQC/OQC | Confermare la qualità del prodotto finito |
I registri di produzione vengono conservati per ciascun lotto per supportare il monitoraggio della qualità.
Applicazioni
Le schede PCB EMS sono utilizzate in:
| Tipo di prodotto | Funzione PCB |
|---|---|
| Stimolatori muscolari | Generazione di impulsi e controllo della corrente |
| Attrezzature per la riabilitazione | Controllo del programma terapeutico |
| Dispositivi per il recupero sportivo | Gestione della stimolazione multicanale |
| Prodotti EMS indossabili | Integrazione elettronica compatta |
| Attrezzature per il benessere domestico | Controllo utente e gestione dell'alimentazione |
PCB EMS vs PCB di controllo generale
| Articolo | Scheda elettronica EMS | PCB di controllo generale |
|---|---|---|
| Funzione principale | Controllare l'uscita della stimolazione elettrica | Controllare le funzioni elettroniche di base |
| Requisiti del circuito | Precisione dell'impulso e stabilità della corrente | Segnale generale e controllo della potenza |
| Focus sul layout | Isolamento del segnale e controllo dell'uscita | Collegamento dei componenti |
| Requisito di affidabilità | Maggiore perché l'output influisce sul funzionamento dell'utente | Dipende dall'applicazione |
Domande frequenti
Quale struttura a strati PCB viene comunemente utilizzata per le apparecchiature EMS?
La maggior parte dei prodotti EMS utilizza PCB da 2 a 8 strati. Dispositivi più complessi con più canali o moduli di comunicazione possono richiedere strutture multistrato.
Perché le apparecchiature EMS richiedono il controllo dell'impedenza?
Il controllo dell'impedenza aiuta a mantenere la coerenza del segnale nei circuiti di controllo sensibili e riduce le interferenze tra le diverse sezioni del circuito.
Potete produrre schede PCB EMS di piccole dimensioni?
SÌ. Aisen Electronics supporta la produzione HDI e il routing fine-line per dispositivi EMS compatti.
Fornite l'assemblaggio EMS PCBA?
SÌ. Forniamo fabbricazione di PCB, assemblaggio di componenti, test e supporto alla produzione.
Quali informazioni sono necessarie per la produzione di PCB EMS?
I clienti solitamente forniscono file Gerber, distinta base, specifiche PCB, requisiti di assemblaggio e quantità di produzione.
Contattare Aisen Electronics
Aisen Electronics Co., Ltd. fornisce servizi di produzione e assemblaggio di PCB per produttori di apparecchiature EMS.
Con esperienza nella fabbricazione di PCB multistrato, nella produzione HDI e nell'assemblaggio elettronico, supportiamo i clienti nello sviluppo di dispositivi di riabilitazione, prodotti per il fitness e apparecchiature di stimolazione portatili.
