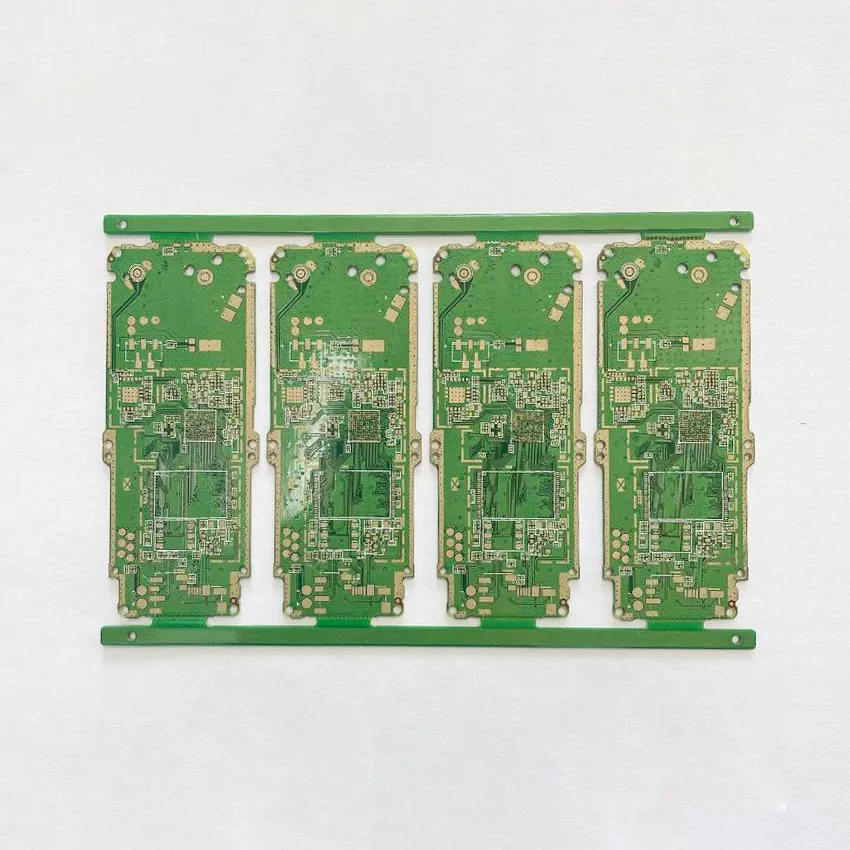

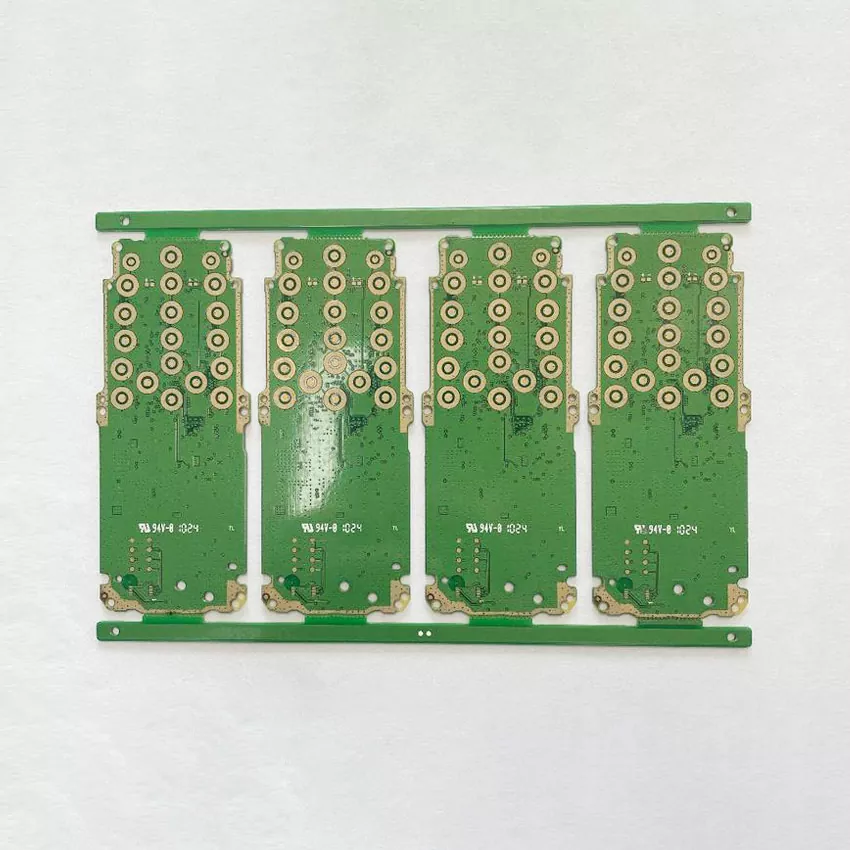

PCB del telefono cellulare

Gli smartphone continuano a integrare più funzioni in spazi più piccoli, inclusi processori ad alta velocità, fotocamere multiple, moduli di comunicazione 5G, sensori e sistemi di gestione dell’energia. Questi progetti richiedono PCB con maggiore densità di cablaggio, controllo preciso dell'impedenza e prestazioni elettriche stabili.

Alla Aisen Electronics Co., Ltd. produciamo PCB per telefoni cellulari secondo i requisiti della moderna elettronica mobile. Le nostre capacità produttive supportano strutture circuitali complesse, componenti a passo fine e interconnessioni ad alta densità per i produttori che sviluppano dispositivi portatili di prossima generazione.

A differenza delle schede elettroniche di consumo standard, i PCB dei telefoni cellulari richiedono un controllo di produzione più rigoroso poiché anche piccole variazioni nella larghezza della linea, nell'allineamento degli strati o nel trattamento superficiale possono influire sull'integrità del segnale e sulle prestazioni dell'assemblaggio.

Tecnologia PCB HDI per progetti avanzati di telefoni cellulari

La crescente integrazione degli smartphone richiede strutture PCB che forniscano più spazio di instradamento in dimensioni limitate. La tecnologia High-Density Interconnect (HDI) consente ai progettisti di ottenere una maggiore densità dei componenti riducendo al contempo le dimensioni del PCB.

Le nostre capacità di produzione HDI includono:

• Micro via diametro a partire da 0,15mm per connessioni ad alta densità
• Larghezza minima della linea e spaziatura fino a 3/3mil per schemi di circuiti fini
• Supporto per componenti BGA con requisiti di passo del pad di 0,2 mm
• Tecnologia di routing IC a doppia fila per layout compatti del processore
• Strutture HDI che includono progetti 1+N+1 e 2+N+2

Queste funzionalità aiutano i produttori di smartphone a integrare processori avanzati, moduli fotocamera, componenti di comunicazione wireless e funzioni aggiuntive senza aumentare lo spessore del prodotto.

Capacità di produzione di PCB multistrato per l'elettronica degli smartphone

I moderni telefoni cellulari combinano più moduli funzionali in uno spazio interno limitato. È necessaria una struttura PCB affidabile per separare segnali ad alta velocità, circuiti di alimentazione e sistemi di controllo.

Aisen Electronics supporta:

La produzione multistrato richiede una registrazione precisa degli strati, processi di laminazione controllati e connessioni affidabili dello strato interno per garantire stabilità a lungo termine durante il funzionamento quotidiano del dispositivo.

Processo di produzione

La produzione di PCB per telefoni cellulari richiede un controllo rigoroso dalla preparazione del materiale all'ispezione finale. Il nostro processo produttivo comprende:

Preparazione del materiale e fabbricazione dello strato interno

• Ispezione del materiale in entrata
• Imaging del circuito dello strato interno
• Incisione e formazione di circuiti
• Ispezione AOI per difetti dello strato interno

Laminazione e foratura PCB

• Processo di laminazione controllata per strutture multistrato
• Perforazione meccanica e formazione di microvia laser
• Placcatura in rame per garantire connessioni interstrato affidabili

Formazione del circuito dello strato esterno

• Placcatura e incisione del modello
• Elaborazione di circuiti di precisione
• Applicazione della maschera di saldatura
• Trattamento di finitura superficiale

Collaudo finale

Ogni PCB viene sottoposto a test elettrici e ispezioni visive prima della spedizione, tra cui:

• Ispezione dell'AOI
• Test con sonde volanti
• Test di impedenza quando richiesto
• Ispezione dell'aspetto
• Verifica dell'affidabilità

Questo approccio produttivo aiuta a ridurre i rischi di produzione durante la produzione di massa degli smartphone.

Finiture superficiali per applicazioni PCB per telefoni cellulari

Diversi design di smartphone richiedono trattamenti superficiali diversi in base al tipo di componente, al processo di assemblaggio e ai requisiti di affidabilità.

Le opzioni disponibili includono:

Finitura superficiale ENIG

Adatto per componenti a passo fine e assemblaggio SMT ad alta densità. ENIG fornisce una superficie piana per il montaggio di BGA e microcomponenti.

Finitura superficiale OSP

Un'opzione conveniente per l'elettronica di consumo standard che richiede una buona saldabilità.

Argento ad immersione

Utilizzato per applicazioni che richiedono un'eccellente conduttività elettrica e prestazioni ad alta frequenza.

Trattamento Dito d'Oro

Applicato alle aree del connettore che richiedono inserimenti ripetuti e prestazioni di contatto stabili.

Il nostro team di ingegneri può consigliare trattamenti superficiali adeguati in base alla struttura del PCB e ai requisiti di assemblaggio.

Servizi

Oltre alla fabbricazione di PCB, Aisen Electronics fornisce supporto alla produzione di PCBA per prodotti elettronici mobili.

I nostri servizi di assemblaggio includono:

• Approvvigionamento di componenti elettronici
• Posizionamento dei componenti SMT
• Assemblea BGA
• Lavorazione di componenti a foro passante
• Test funzionale
• Ispezione completa del PCBA

Supportiamo l'assemblaggio di piccoli componenti fino ai package 01005 e gestiamo assemblaggi PCB complessi che richiedono un posizionamento accurato e un controllo del processo.

Specifiche tecniche

Queste capacità ci consentono di produrre PCB per diverse piattaforme smartphone, dai dispositivi consumer compatti ai terminali mobili ad alte prestazioni.

Controllo di qualità per la produzione stabile di PCB mobili

I produttori di smartphone richiedono prestazioni PCB costanti su grandi volumi di produzione. Aisen Electronics si concentra sul controllo del processo anziché fare affidamento solo sull'ispezione finale.

La nostra gestione della qualità comprende:

• Verifica materiale in entrata
• Monitoraggio del processo durante la fabbricazione
• Sistemi di ispezione automatizzati
• Test delle prestazioni elettriche
• Verifica finale della qualità prima della spedizione

Controllando i parametri critici di produzione, aiutiamo i clienti a mantenere stabili i rendimenti di assemblaggio e a ridurre le interruzioni della produzione.

Supporto tecnico dal prototipo alla produzione di massa

I progetti PCB per telefoni cellulari spesso richiedono un supporto tecnico iniziale per evitare problemi di progettazione durante la produzione.

Il nostro team di ingegneri fornisce:

• Analisi DFM prima della produzione
• Consigli per lo stack-up del PCB
• Suggerimenti per l'ottimizzazione dell'integrità del segnale
• Valutazione della fattibilità produttiva
• Supporto alla validazione del prototipo

Ciò aiuta i clienti ad abbreviare i cicli di sviluppo e a migliorare la transizione dal prototipo alla produzione in serie.

Perché scegliere Aisen Electronics per la produzione di PCB per telefoni cellulari?

Aisen Electronics Co., Ltd. si concentra sulla produzione di PCB per prodotti elettronici compatti in cui precisione e coerenza sono essenziali.

I nostri vantaggi includono:

• HDI e esperienza nella produzione di PCB di alta qualità
• Capacità di produzione di PCB multistrato
• Supporto dallo sviluppo del prototipo alla produzione di massa
• Controllo rigoroso del processo di produzione
• Supporto tecnico per applicazioni elettroniche mobili

Che tu stia sviluppando smartphone, terminali di comunicazione o dispositivi intelligenti portatili, forniamo soluzioni di produzione PCB costruite attorno alle tue esigenze di progettazione.

Contattaci oggi per discutere i requisiti del progetto PCB del tuo telefono cellulare.
